Ersatzteilliste für Norauto 12t Hydraulische Werkstattpresse

Finden Sie die offizielle Ersatzteilliste und Explosionszeichnung für die Norauto 12t Hydraulische Werkstattpresse. Identifizieren Sie Zylinder, Druckplatten, Griffe und Schraubensätze für Reparaturen.

Inhaltsverzeichnis

Wichtige Informationen zur Ersatzteilliste

Dieses Dokument dient als offizielle Ersatzteilliste und Explosionszeichnung für die Norauto 12t Hydraulische Werkstattpresse. Es unterstützt Sie bei der Identifizierung defekter Komponenten und der Ermittlung der korrekten Artikelnummern für eine Bestellung im Fachhandel.

Explosionszeichnung und Komponenten

Die Explosionszeichnung veranschaulicht den Aufbau der Presse und die Position der wichtigsten Baugruppen. Die nummerierten Teile in der Zeichnung entsprechen der unten aufgeführten Liste.

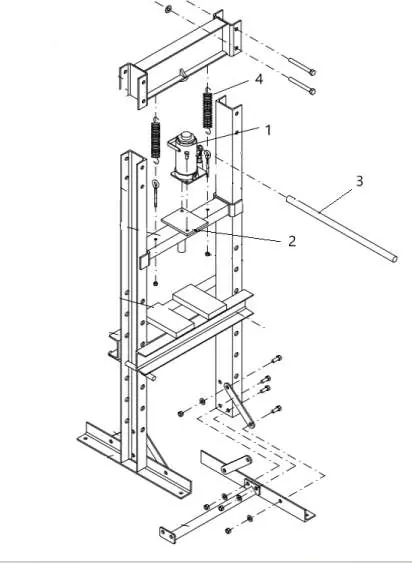

Explosionszeichnung der Norauto 12t Hydraulischen Werkstattpresse

Verfügbare Ersatzteile

Cylinder + Schraube (Pos. 1): Artikelnummer 2692955
Druckplatte (Pos. 2): Artikelnummer 2692956
Ratschengriff (Pos. 3): Artikelnummer 2692957
Rückholfeder (Pos. 4): Artikelnummer 2692958
Schraubensatz (Pos. 5): Artikelnummer 2763447

Bestellung von Ersatzteilen

Bitte beachten Sie, dass nur die in der Explosionszeichnung und der Ersatzteilliste explizit aufgeführten Komponenten als Ersatzteile bestellt werden können. Bauteile, die nicht in der Zeichnung dargestellt sind, sind nicht einzeln als Ersatzteil erhältlich.

Praktische Hilfe

Typische Probleme

Ersatzteil nicht in der Liste

Wenn ein Bauteil nicht in der Explosionszeichnung aufgeführt ist, kann es nicht separat bestellt werden.

Identifizierung des Teils

Vergleichen Sie das defekte Bauteil mit der Explosionszeichnung und der entsprechenden Positionsnummer, um das richtige Ersatzteil zu wählen.

Vor der Verwendung

Prüfen Sie den Hydraulikzylinder auf Anzeichen von Ölverlust.
Stellen Sie sicher, dass die Rückholfedern korrekt eingehängt und nicht beschädigt sind.
Überprüfen Sie alle Schraubverbindungen auf festen Sitz.
Stellen Sie sicher, dass die Druckplatte korrekt auf dem Werkstück aufliegt.
