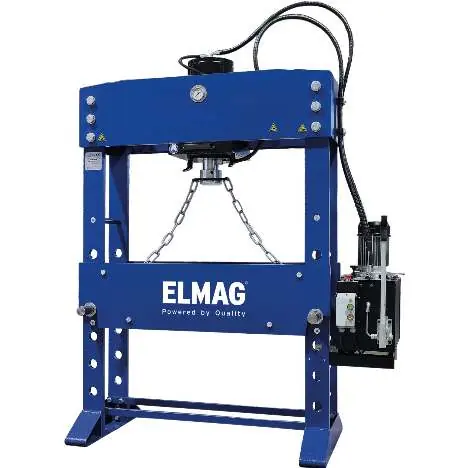

Bedienungsanleitung für Hydraulische Werkstattpresse ELMAG WPMEH 100/2-K
Detaillierte technische Spezifikationen und Produktmerkmale der ELMAG WPMEH 100/2-K Hydraulikpresse. Finden Sie alle wichtigen Daten für den Betrieb und die Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technisches Datenblatt und Produktübersicht für die hydraulische Werkstattpresse ELMAG WPMEH 100/2-K. Es enthält die wesentlichen Leistungsmerkmale, Abmessungen und technischen Spezifikationen, die für den Betrieb und die Planung des Arbeitsplatzes erforderlich sind.
Produktmerkmale
- Überlast-Sicherheitsventil: Schützt das System vor Überdruck.
- Kompressions-Manometer: Zur präzisen Überwachung des Arbeitsdrucks.
- Ein-/Aus-Steuerventil: Zur einfachen Bedienung des Hydrauliksystems.
- Verchromter Zylinderkolben: Für Langlebigkeit und Korrosionsbeständigkeit.
- Höhenverstellbarer Pressentisch: Ausgestattet mit Sicherungsbolzen und Kette zur einfachen Anpassung.

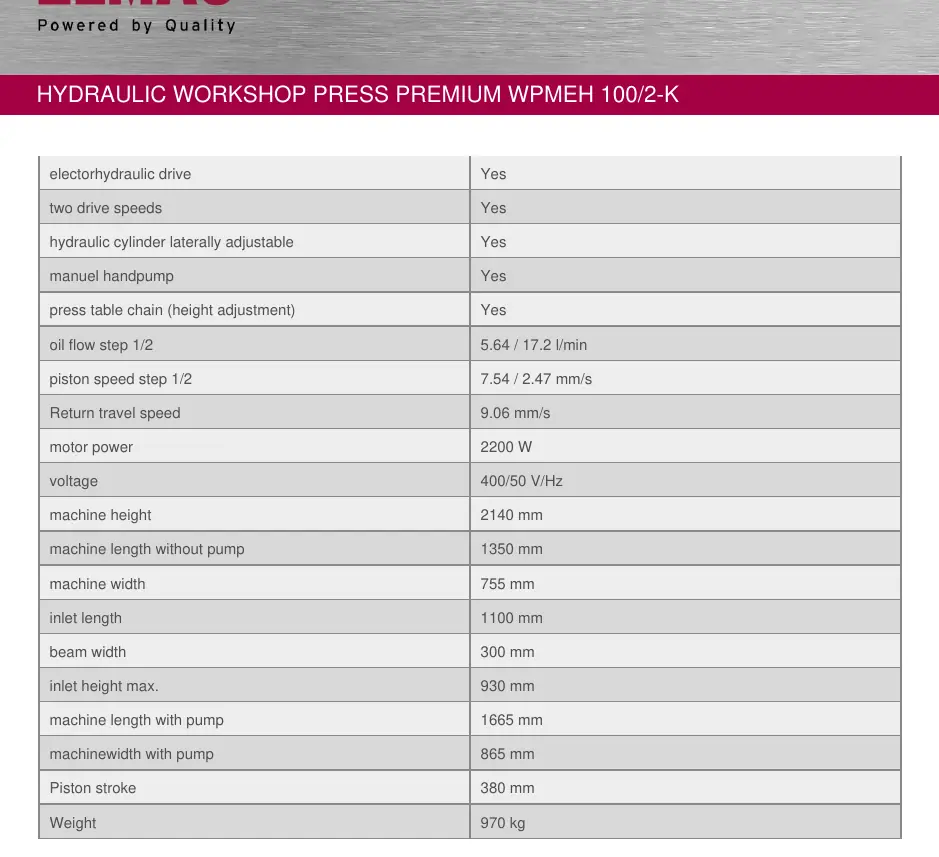

Technische Daten
Die Presse ist für anspruchsvolle Werkstattarbeiten ausgelegt. Hier sind die wichtigsten Parameter:
- Presskraft max.: 100 t
- Motorleistung: 2200 W
- Spannung: 400 V / 50 Hz
- Gesamtgewicht: 970 kg
- Kolbenhub: 380 mm
- Maschinenabmessungen (mit Pumpe): 1665 mm (Länge) x 865 mm (Breite) x 2140 mm (Höhe)
- Durchlassbreite: 300 mm
- Durchlasshöhe max.: 930 mm
Inbetriebnahme und Service
ELMAG bietet einen speziellen Start-up-Service an, um die Einsatzbereitschaft der Maschine sicherzustellen. Dieser umfasst unter anderem:
- Entkonservierung und Reinigung.
- Befüllung von Getrieben und Ölbädern.
- Überprüfung der Elektrik und Sicherheitskomponenten.
- Testlauf unter Last und Einstellung der Maschinentoleranzen.
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie den Ölstand in den Hydrauliksystemen.
- Stellen Sie sicher, dass die Stromversorgung 400V/50Hz korrekt angeschlossen ist.
- Prüfen Sie die Funktion des Überlast-Sicherheitsventils.
- Stellen Sie sicher, dass der Pressentisch mit den Sicherungsbolzen korrekt fixiert ist.
- Führen Sie einen Testlauf ohne Werkstück durch, um die Funktion der Steuerventile zu prüfen.
Technische Daten in der Praxis
- Durchlasshöhe
- Der maximale vertikale Raum zwischen Pressentisch und Zylinder (930 mm).
