Bedienungsanleitung für Dake Ratchet Lever Arbor Press 1-1/2C
Schnellstart-Anleitung für die Dake 1-1/2C Ratchet Lever Arbor Press. Enthält wichtige Sicherheitshinweise, Bedienungsschritte, Wartungstipps und technische Daten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung dient dem sicheren Betrieb der Dake Ratchet Lever Arbor Press Modell 1-1/2C. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Die Presse ist für die Ein-Personen-Bedienung konzipiert. Es ist strengstens untersagt, das Hebelverhältnis durch Verlängerungen oder Rohre zu manipulieren oder auf den Stößel zu hämmern.
Sicherheitshinweise
- Beachten Sie das Sicherheitssymbol und die Warnschilder an der Maschine.
- Der Arbeitgeber ist für eine Gefährdungsbeurteilung und PSA-Bewertung verantwortlich.
- Halten Sie Hände vom Arbeitsbereich fern und tragen Sie Augenschutz.
- Ziehen Sie den Hebel niemals über die horizontale Position hinaus, um Schäden an der Mechanik und Verletzungen zu vermeiden.
Bedienung
Die Presse verfügt über zwei Hauptbedienelemente:
- Handrad: Dient zum schnellen Heben oder Senken des Stößels zum Werkstück ohne Kraftaufwand.
- Hebel: Wird verwendet, um den Stößel abzusenken und die eigentliche Presskraft auf das Werkstück auszuüben.
Wartung und Schmierung
Um eine einwandfreie Funktion zu gewährleisten, müssen alle beweglichen Teile der Presse regelmäßig gut geölt werden. Tragen Sie zudem einen leichten Ölfilm auf die gesamte Oberfläche des Stößels auf, um Korrosion zu verhindern.
Technische Daten
- Modell: 1-1/2C
- Kapazität: 3 Tonnen
- Hebelverhältnis: 48:1
- Stößelgröße: 1-1/4 Zoll x 1-1/4 Zoll x 24-1/2 Zoll
- Durchgang (Throat): 17-1/2 Zoll
- Maximaler Werkstückdurchmesser: 35 Zoll
- Gewicht: 425 lbs
Kontakt und Ersatzteile
Für Ersatzteilbestellungen oder Serviceanfragen wenden Sie sich bitte an Dake Corporation unter der Telefonnummer 800.937.3253 oder per E-Mail an [email protected]. Halten Sie für Anfragen die Modellnummer, Seriennummer und Auftragsnummer bereit.
Herstellerinformationen
Dake Corporation
Praktische Hilfe
Typische Probleme
Beschädigung der Zahnräder oder Schlupf
Ziehen Sie den Hebel niemals über die horizontale Position hinaus. Dies stellt sicher, dass die Sperrklinke korrekt in die Zahnräder eingreift.
Rostbildung am Stößel
Halten Sie die Oberfläche des Stößels stets mit einem leichten Ölfilm bedeckt.
Vor der Verwendung
- Sicherheitsaufkleber auf Lesbarkeit und Vollständigkeit prüfen.
- Sicherstellen, dass die Maschine sicher verankert ist, um ein Kippen zu verhindern.
- Prüfen, ob alle beweglichen Teile ausreichend geschmiert sind.
- PSA (persönliche Schutzausrüstung) gemäß Gefährdungsbeurteilung anlegen.
Technische Daten in der Praxis
- Hebelverhältnis 48:1
- Das mechanische Übersetzungsverhältnis, das die manuelle Kraft um den Faktor 48 verstärkt.
- Kapazität 3 Tonnen
- Die maximale Presskraft, die das Gerät sicher ausüben kann.
Abbildungen und Diagramme

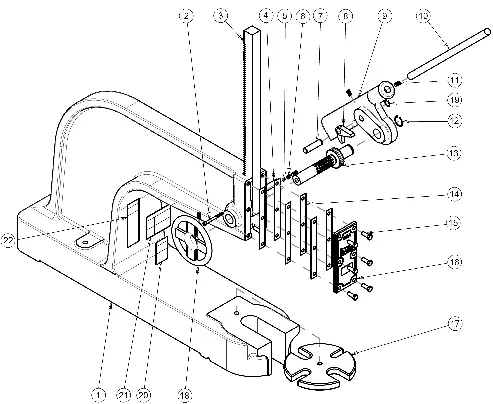

- Die Explosionszeichnung zeigt die Anordnung von Stößel, Handrad, Hebel und Sperrklinkenmechanismus.
- Die Abbildungen zur Hebelposition verdeutlichen den zulässigen Arbeitsbereich des Hebels bis zur horizontalen Linie.
Modellkompatibilität
- Die Maschine ist ausschließlich für die Ein-Personen-Bedienung ausgelegt.
- Keine Modifikationen am Hebel (Verlängerungen) zulässig.
