Installations- und Fehlerbehebungshandbuch für Curtis 1510A Motorsteuerung
Detaillierte Installationsanleitung und Fehlerbehebung für die Curtis 1510A Motorsteuerung. Enthält kritische Prüfschritte für Motorwicklungen, Magnetspulen, Kabelbäume sowie eine vollständige Fehlercodetabelle für Club Car Precedent...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Installations- und Fehlerbehebungsanleitung für die Curtis 1510A Motorsteuerung. Es enthält kritische Vorab-Prüfungen für Motor und Magnetspule, einen Schaltplan sowie eine detaillierte Fehlercodetabelle zur Diagnose. S. 1, 4
Wichtigste Schritte
- Prüfung der Motorwicklungen vor Installation S. 1
- Prüfung der Hauptmagnetspule S. 1
- Fehlerbehebung mittels Pin-Spannungsmessung S. 3
Probleme und Lösungen
HW Failsafe
Interner Fehler. Controller ersetzen.
S. 4
Overvoltage
Spannung >75.6V. Batterien oder Anschlüsse prüfen.
S. 4Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| HW Failsafe | Interner Fehler | Controller ersetzen | S. 4 |
| Throttle Fault | Drosselklappen-Widerstand außerhalb Bereich | MCOR prüfen | S. 4 |
Wo es im PDF steht
- Vorab-Prüfungen S. 1
- Schaltplan S. 2
- Fehlerbehebungssequenz S. 3
- Fehlercodetabelle S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen vor der Installation

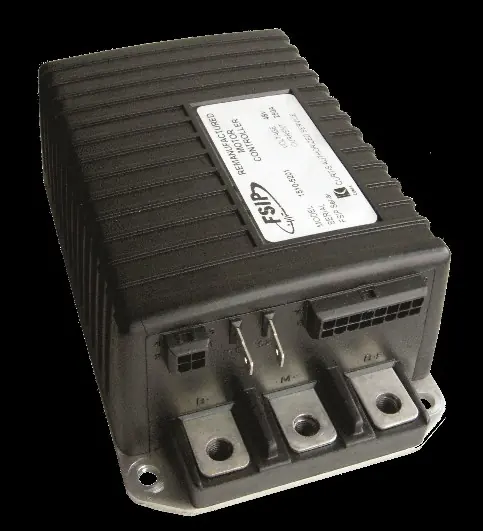

Dieses Dokument dient als Installations- und Diagnosehilfe für die remanufactured Curtis 1510A Motorsteuerung. Die Einhaltung der aufgeführten Prüfschritte ist zwingend erforderlich, da andernfalls die Garantie erlischt und die Steuerung bei fehlerhaften Komponenten ausfallen kann.
Prüfung vor der Installation
- Motorwicklungen: Messen Sie die Widerstände mit einem VOM (Volt-Ohm-Meter). A1 zu A2 muss zwischen 0,3Ω und 1Ω liegen; F1 zu F2 zwischen 1Ω und 2Ω; A1 zu F1 muss offen sein; F1 zum Motorgehäuse muss >5MΩ betragen.
- Hauptmagnetspule: Trennen Sie alle Kabel. Die Spule muss einen Widerstand von mindestens 100Ω aufweisen. Bei Anschluss an die Batterie muss der Widerstand von unendlich auf unter 0,3Ω springen.
- Kabelbaum: Prüfen Sie alle Anschlüsse auf Korrosion, lose, gebrochene oder fehlende Pins.

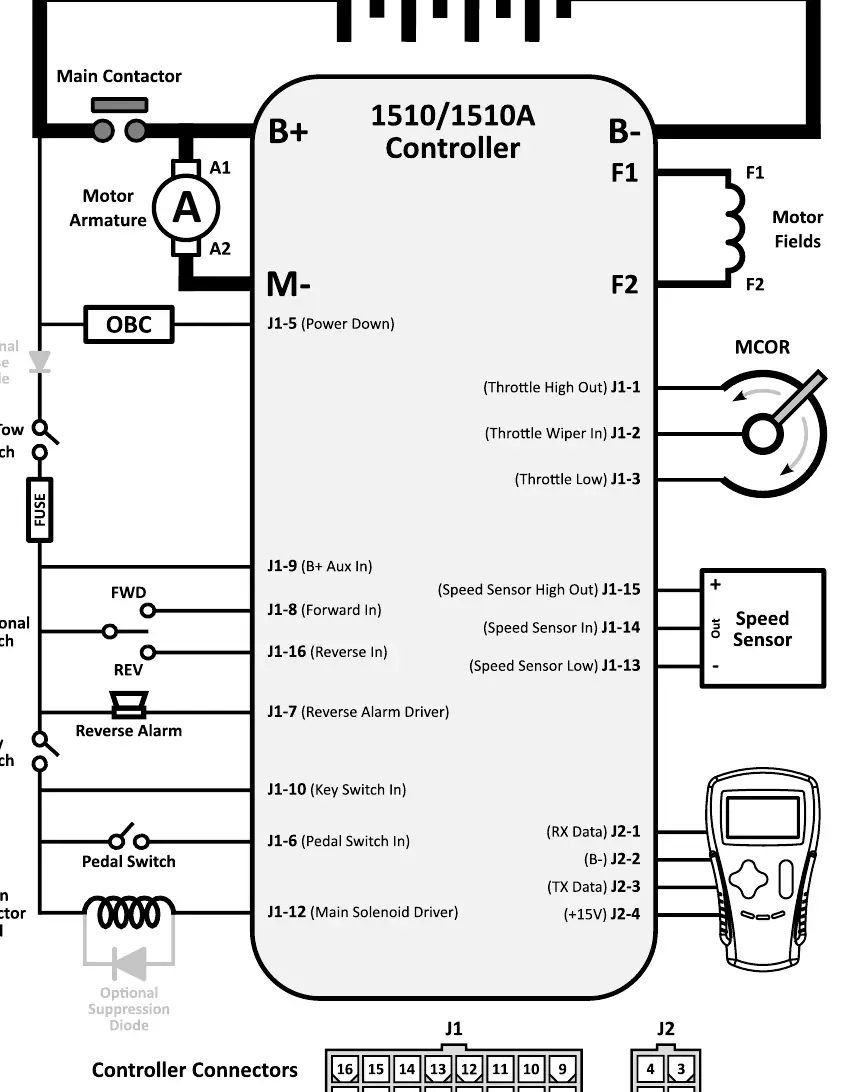

Schaltplan
Der Schaltplan auf Seite 2 zeigt die Verbindungen zwischen der 1510/1510A Steuerung, dem 48V Batteriepack, dem Motor (Anker und Feld), dem MCOR (Drosselklappe), dem Geschwindigkeitssensor und den verschiedenen Schaltern (Run/Tow, Key, Directional, Pedal).
Fehlerbehebung
Sicherheitshinweis: Heben Sie bei der Fehlerbehebung immer die Antriebsräder vom Boden ab. Alle Tests werden mit dem Run-Tow/Maintenance-Schalter in der Position 'Run' durchgeführt. Die Stecker müssen am Controller angeschlossen sein; verwenden Sie ggf. eine Büroklammer zum 'Back-Probing' der Pins.
Prüfsequenz der Pins
Führen Sie die Tests in der angegebenen Reihenfolge durch. Wenn ein Fehler gefunden wird, beheben Sie diesen, bevor Sie fortfahren:
- Pin 5: Muss bei getrenntem Ladegerät >30V betragen.
- Pin 9: Muss der Batteriespannung (Pack Voltage) entsprechen.
- Pin 8: Muss bei Vorwärtsfahrt der Batteriespannung entsprechen.
- Pin 16: Muss bei Rückwärtsfahrt der Batteriespannung entsprechen (Rückfahrwarner muss ertönen).
- Pin 10: Muss bei eingeschalteter Zündung der Batteriespannung entsprechen.
- Pin 6: Pedal oben = 0V, Pedal unten = Batteriespannung.
- Pin 14: Muss beim langsamen Drehen des Antriebsrads zwischen 0V und 5V toggeln.

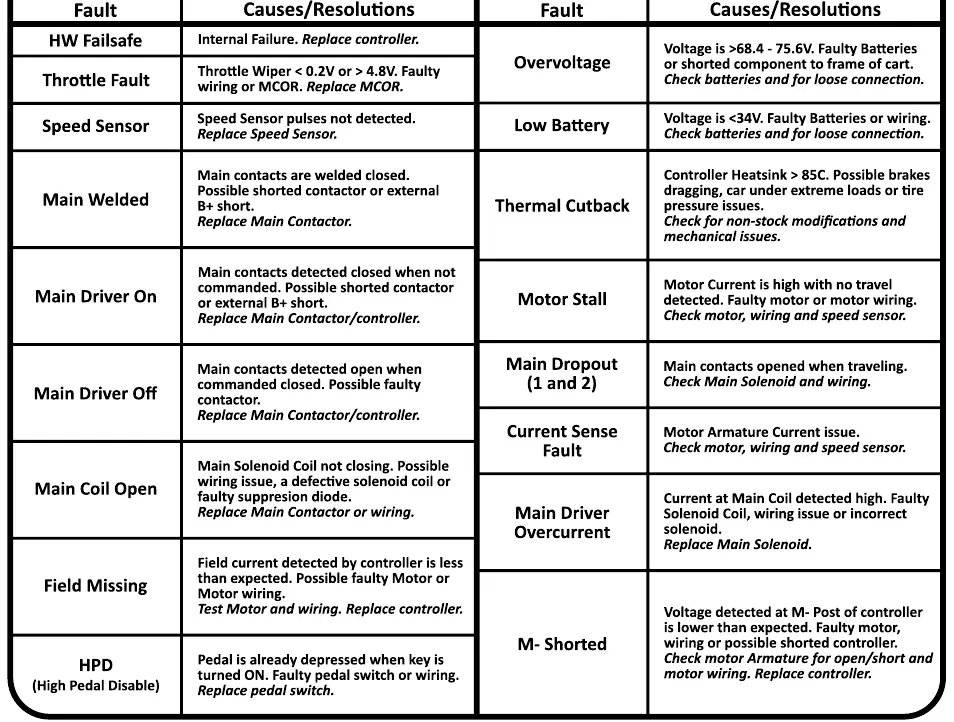

Fehlercodes
Die Steuerung zeigt verschiedene Fehlerzustände an, die spezifische Ursachen haben:
- HW Failsafe: Interner Fehler, Controller ersetzen.
- Throttle Fault: Drosselklappen-Widerstand außerhalb des Bereichs (<0.2V oder >4.8V).
- Speed Sensor: Keine Impulse erkannt, Sensor ersetzen.
- Main Welded: Hauptkontakte verschweißt.
- Overvoltage: Spannung >75.6V, Batterien prüfen.
- Low Battery: Spannung <34V.
- Thermal Cutback: Controller-Kühlkörper >85°C.
Praktische Hilfe
Typische Probleme
Controller funktioniert nicht (dead)
Prüfen Sie Pin 5. Wenn die Spannung unter 30V liegt, ist die Steuerung inaktiv. Prüfen Sie das OBC (On-Board Computer) oder laden Sie die Batterie.
Fehlercode 'Throttle Fault'
Prüfen Sie den MCOR (Motor Controller Output Regulator) und die Verkabelung. Spannung muss zwischen 0.2V und 4.8V liegen.
Fehlercode 'Speed Sensor'
Prüfen Sie, ob das Signal an Pin 14 beim Drehen des Rades zwischen 0V und 5V wechselt. Wenn nicht, Sensor ersetzen.
Fehlercode 'Main Welded'
Die Hauptkontakte sind verschweißt. Prüfen Sie auf Kurzschluss oder defektes Hauptschütz.
Vor der Verwendung
- Motorwicklungen A1-A2, F1-F2, A1-F1 und F1-Gehäuse auf korrekte Widerstandswerte prüfen.
- Hauptmagnetspule auf Durchgang und Widerstand (min. 100Ω) prüfen.
- Kabelbaum auf Korrosion und beschädigte Pins untersuchen.
- Antriebsräder für die Fehlerbehebung sicher anheben.
- VOM (Multimeter) für Spannungsmessungen bereithalten.
Technische Daten in der Praxis
- Pack Voltage
- Die aktuelle Gesamtspannung des 48V Batteriepacks.
- Back Probing
- Messmethode, bei der die Messspitze von hinten in den Stecker eingeführt wird, während dieser verbunden ist.
Abbildungen und Diagramme
- Der Schaltplan zeigt die Pin-Belegung der Stecker J1 und J2.
- Die Verbindungen für Drosselklappe (MCOR), Geschwindigkeitssensor und Hauptschütz sind klar definiert.
Modellkompatibilität
- Speziell für Club Car Precedent IQ Fahrzeuge.
- Geeignet für 48V Systeme.
