Installations- und Fehlerbehebungshandbuch für Curtis 1264-ITS Motorsteuerung

Detaillierte Anleitung zur Installation und Fehlerbehebung für die Curtis 1264-ITS Motorsteuerung. Enthält wichtige Prüfschritte für Motorwicklungen, Solenoide, Schaltpläne und eine vollständige Tabelle der Fehlercodes.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen vor der Installation

Die Einhaltung der Installationsschritte ist zwingend erforderlich, da andernfalls die Garantie erlischt. Vor der Installation des Controllers müssen zwingend die Motorwicklungen, das Hauptschütz und der Kabelbaum geprüft werden. Sollten die gemessenen Werte außerhalb der Spezifikationen liegen, muss der Fehler vor der Installation behoben werden, um einen Defekt des Controllers zu vermeiden.

Curtis 1264-ITS Motorsteuerung
Curtis 1264-ITS Motorsteuerung
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6

Vorbereitende Prüfungen

Bevor Sie den Controller installieren, führen Sie folgende Messungen mit einem Voltmeter (VOM) durch:

  • Motorwicklungen: Messen Sie bei getrenntem Motor die Widerstände zwischen A1-A2 (0,2-2 Ohm), F1-F2 (0,8-3 Ohm), A1-F1 (offen) und F1 zum Motorgehäuse (>5 MOhm).
  • Hauptschütz: Trennen Sie alle Kabel und messen Sie den Widerstand der Spule (100-250 Ohm). Prüfen Sie die Funktion, indem Sie Spannung anlegen; der Widerstand sollte von unendlich auf unter 0,3 Ohm springen.
  • Kabelbaum: Überprüfen Sie alle Anschlüsse auf Korrosion, lose, gebrochene oder fehlende Pins.

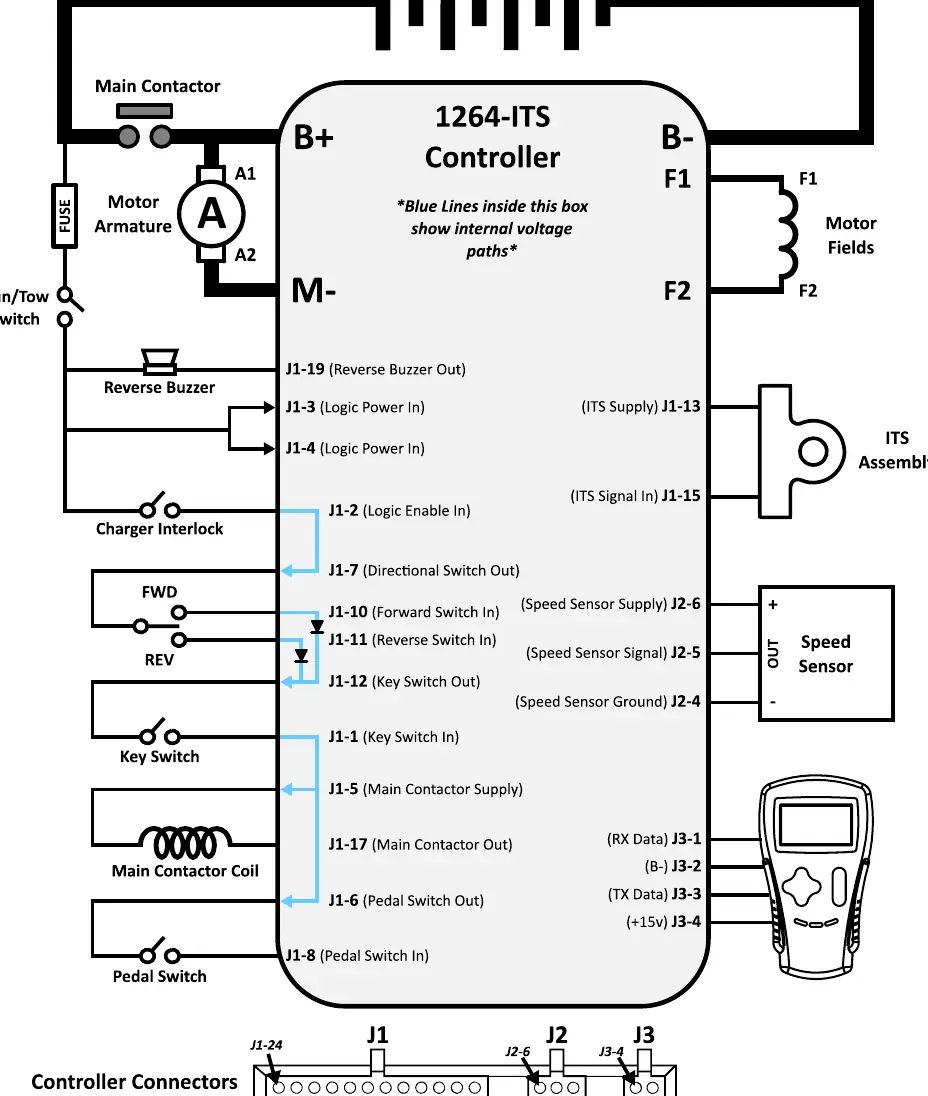

Schaltplan

Der Schaltplan auf Seite 2 zeigt die Verbindungen zwischen dem 36/48V Batteriepack, dem Hauptschütz, dem Motor (Anker und Feld), dem ITS-Sensor, dem Geschwindigkeitssensor und dem Programmiergerät. Achten Sie besonders auf die Pin-Belegung der Anschlüsse J1, J2 und J3.

Schaltplan der Curtis 1264-ITS Steuerung
Schaltplan der Curtis 1264-ITS Steuerung

Fehlerbehebung und Diagnose

Zur Diagnose bei Problemen sollten die Antriebsräder für die Sicherheit angehoben werden. Die Fehlersuche erfolgt durch Messung der Spannung an den einzelnen Pins des Steckers, während dieser am Controller angeschlossen ist (Back-Probing). Beginnen Sie bei Pin J1-3 und folgen Sie der Sequenz. Wenn ein Fehler gefunden wird, muss dieser behoben werden, bevor mit dem nächsten Schritt fortgefahren wird.

Fehlercodes

Der Controller verfügt über eine Status-LED, die Fehlercodes durch Blinken anzeigt. Ein Code wie "3,2" bedeutet beispielsweise "Hauptschütz verschweißt". Die LED blinkt den Code kontinuierlich, bis der Fehler behoben ist. Konsultieren Sie die Fehlercode-Tabelle, um die Ursache (z. B. defekter Controller, Kurzschluss, Sensorfehler) zu identifizieren.

Praktische Hilfe

Typische Probleme

LED-Code 1,1: HW FAILSAFE

Controller defekt.

LED-Code 1,2: THROTTLE FAULT 1

Drosselklappeneingang offen, kurzgeschlossen oder ITS-Sensor defekt.

LED-Code 1,3: SPEED SENSOR FAULT

Geschwindigkeitssensor nicht angeschlossen, defekt oder Magnet beschädigt.

LED-Code 3,2: MAIN WELDED

Hauptschütz klemmt in geschlossener Position oder Treiber kurzgeschlossen.

LED-Code 4,3: M- SHORTED

Interner Kurzschluss von M- nach B-. Kabel vertauscht oder Motoranker kurzgeschlossen.

Vor der Verwendung

  • Antriebsräder für die Fehlersuche anheben
  • Motorwicklungen (A1-A2, F1-F2, A1-F1, F1-Gehäuse) messen
  • Hauptschütz-Spulenwiderstand (100-250 Ohm) prüfen
  • Kabelbaum auf Korrosion und lose Pins untersuchen
  • Batteriespannung sicherstellen
  • Run/Tow-Schalter in Position 'Run' bringen

Technische Daten in der Praxis

A1-A2 Widerstand
Sollte zwischen 0,2 und 2 Ohm liegen.
F1-F2 Widerstand
Sollte zwischen 0,8 und 3 Ohm liegen.
Solenoid Widerstand
100-250 Ohm je nach Typ.
ITS-Sensor Spannung
Sollte bei Pedalbetätigung zwischen ca. 1V und 3,5V liegen.

Abbildungen und Diagramme

  • Der Schaltplan zeigt die interne Logik und externe Verkabelung des 1264-ITS Controllers.
  • Die blauen Linien im Diagramm markieren interne Spannungspfade.
  • Die Anschlüsse J1, J2 und J3 sind für die Diagnose einzeln aufgeführt.

Modellkompatibilität

  • Nur für Curtis 1264-ITS Modelle.
  • Nicht kompatibel mit anderen Controllern ohne vorherige Prüfung der Spezifikationen.
  • Es wird empfohlen, das Solenoid beim Austausch des Controllers ebenfalls zu ersetzen.
