Installations- und Fehlerbehebungshandbuch für Curtis 1268-ITS Motorsteuerung

Schnellstartanleitung und Fehlerbehebung für die Curtis 1268-ITS Motorsteuerung. Enthält wichtige Vorinstallationsprüfungen, Schaltpläne und eine detaillierte Fehlerdiagnose anhand von LED-Codes.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Curtis 1268-ITS Motorsteuerung Seite 1 Schaltplan der 1268-ITS Steuerung Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Fehlerbehebungshilfe für die Curtis 1268-ITS Motorsteuerung. Wichtig: Die Nichtbeachtung der Vorinstallationsschritte führt zum Erlöschen der Garantie. Vor der Installation müssen zwingend die Motorwicklungen, der Hauptmagnet (Solenoid) und der Kabelbaum überprüft werden. Bei der Fehlerbehebung sollten die Antriebsräder aus Sicherheitsgründen immer vom Boden angehoben werden.

Curtis 1268-ITS Motorsteuerung
Curtis 1268-ITS Motorsteuerung

Vorinstallationsprüfungen

Bevor die Steuerung installiert wird, müssen folgende Komponenten geprüft werden:

  • Motorwicklungen: Messen Sie die Widerstände zwischen A1-A2 (0,2Ω - 2Ω), F1-F2 (0,8Ω - 3Ω), A1-F1 (offen) und F1 zum Motorgehäuse (> 5MΩ).
  • Hauptmagnet (Solenoid): Trennen Sie alle Kabel und messen Sie die Spule (100Ω - 250Ω). Beim Anlegen von Spannung sollte der Widerstand auf unter 0,3Ω fallen.
  • Kabelbaum: Prüfen Sie alle Anschlüsse auf Korrosion, lose oder fehlende Pins.

Schaltplan und Anschlüsse

Die Steuerung verfügt über verschiedene Anschlüsse für Motor, Batterie, Sensoren und Schalter. Der Schaltplan auf Seite 2 zeigt die Belegung der J1-, J2- und J3-Anschlüsse. Achten Sie besonders auf die korrekte Verkabelung von Vorwärts-/Rückwärtsschalter, Pedal-Schalter und Geschwindigkeitssensor.

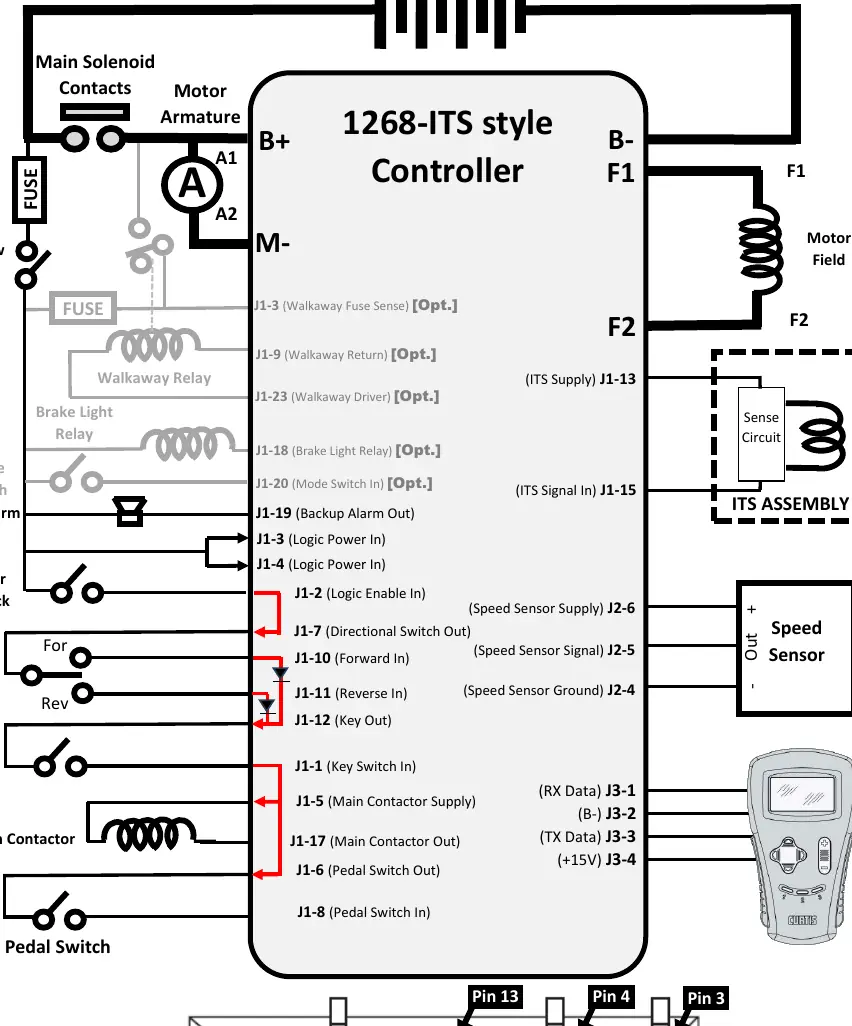

Schaltplan der 1268-ITS Steuerung
Schaltplan der 1268-ITS Steuerung

Fehlerbehebung und Spannungstests

Die Fehlerbehebung erfolgt durch Messung der Spannung an den einzelnen Pins des Steckers. Verwenden Sie ein Voltmeter und führen Sie die Tests in der angegebenen Reihenfolge durch. Wenn ein Fehler gefunden wird, muss dieser behoben werden, bevor mit dem nächsten Schritt fortgefahren wird. Wichtige Messpunkte umfassen die Batteriespannung (Pack Voltage) an den Pins J1-3, J1-4, J1-2 und J1-7 sowie die korrekten Schaltzustände bei Betätigung von Vorwärts-/Rückwärtsschalter und Pedal.

LED-Fehlerdiagnose

Die Steuerung verfügt über eine Status-LED, die Fehlercodes durch Blinken anzeigt. Ein zweistelliger Code (z.B. 3,2) wird kontinuierlich wiederholt, bis der Fehler behoben ist. Die Fehlercodes reichen von HW-Failsafe (1,1) bis hin zu spezifischen Problemen wie Motor-Stall (1,5), Überhitzung (2,3) oder Kurzschlüssen (4,3). Konsultieren Sie die Fehlerbehebungstabelle für die genaue Ursache und empfohlene Maßnahmen.

Praktische Hilfe

Typische Probleme

Controller defekt / Fehlercode 1,1

Dies deutet auf einen Selbsttest- oder Watchdog-Fehler hin. Überprüfen Sie die Verkabelung und Anschlüsse.

Motor läuft nicht / Fehlercode 1,5

Motor-Stall. Prüfen Sie, ob der Motor mechanisch blockiert ist, die Steigung zu steil ist oder ein Verkabelungsfehler vorliegt.

Batteriespannung wird nicht erreicht

Prüfen Sie die Verkabelung, den Run/Tow-Schalter und die Sicherungen auf Unterbrechungen.

Fehlercode 3,2 (Main Welded)

Hauptschütz klemmt oder der Treiber ist kurzgeschlossen. Überprüfen Sie das Schütz.

Vor der Verwendung

  • Antriebsräder sicher vom Boden anheben
  • Batteriespannung messen und sicherstellen, dass sie gut ist
  • Motorwicklungen auf korrekte Widerstandswerte prüfen
  • Hauptmagnet (Solenoid) auf korrekte Funktion prüfen
  • Kabelbaum auf korrodierte, lose oder fehlende Pins untersuchen
  • Run/Tow-Schalter in die RUN-Position bringen

Technische Daten in der Praxis

Pack Voltage
Die aktuelle Spannung des Batteriepacks, gemessen am positiven Batteriepol.
Motor A1-A2 Widerstand
Sollte zwischen 0,2Ω und 2Ω liegen.
Motor F1-F2 Widerstand
Sollte zwischen 0,8Ω und 3Ω liegen.
Solenoid Spulenwiderstand
Sollte zwischen 100Ω und 250Ω liegen.

Abbildungen und Diagramme

  • Seite 2 zeigt den vollständigen Schaltplan der 1268-ITS Steuerung.
  • Die Diagramme zeigen die Rückseite (Kabelseite) der Stecker J1, J2 und J3.
  • Die LED-Diagnose erfolgt durch Zählen der Blinkimpulse der Status-LED am Controller.

Modellkompatibilität

  • Geeignet für 36V/48V Batteriesysteme.
  • Die Steuerung ist für viele optionale Funktionen ausgelegt, die je nach Fahrzeug vorhanden sein können oder nicht.
