Technische Daten und Auswahlhilfe für Allen-Bradley 100-K Schütze und Motorstarter
Erfahren Sie, wie Sie Allen-Bradley 100-K Schütze und 140MP Motorstarter auswählen und konfigurieren. Detaillierte technische Daten, Zubehör und Abmessungen für industrielle Anwendungen.
Inhaltsverzeichnis
Wichtige Informationen zur Auswahl und Konfiguration
Dieses Dokument dient als technische Auswahlhilfe für die Kombination von Allen-Bradley 140MP Motorschutzschaltern, 100-K Schützen und 193-K Überlastrelais. Es unterstützt bei der Konfiguration von 2-Komponenten- und 3-Komponenten-Motorstartern für industrielle Anwendungen.
Systemübersicht
Die Motorstarter-Lösungen sind in zwei Konfigurationen erhältlich:
- 2-Komponenten-Starter: Besteht aus einem Motorschutzschalter (mit integriertem thermischen Überlastschutz) und einem Schütz. Dies ist die kompakteste und gängigste Konfiguration.
- 3-Komponenten-Starter: Besteht aus einem Motorschutzschalter (oder Sicherungen), einem Schütz und einem separaten thermischen Überlastrelais. Diese Konfiguration bietet erweiterte Schutzoptionen.
Schritt-für-Schritt Auswahl
Folgen Sie diesen Schritten zur Konfiguration Ihres Motorstarters:
Schritt 1: Auswahl des Motorschutzschalters
Wählen Sie den 140MP Motorschutzschalter basierend auf dem Nennstrom des Motors. Die Geräte verfügen über einen integrierten Schutz der Klasse 10 und benötigen kein separates Überlastrelais, sofern keine Sicherungen oder Schutzschalter ohne thermischen Schutz verwendet werden.
Schritt 2: Konfiguration des Schützes
Wählen Sie das passende 100-K Schütz. Vervollständigen Sie die Katalognummer durch Hinzufügen der Codes für die Spulenspannung (z. B. D für 120V AC, DJ für 24V DC) und die Hilfskontaktkonfiguration (z. B. 10 für 1 N.O.).
Schritt 3: Auswahl des Überlastrelais (optional)
Bei 3-Komponenten-Startern wählen Sie ein 193-K Überlastrelais, das zum gewählten Schütz und zum thermischen Einstellbereich des Motors passt.
Zubehör
Für die 140MP Motorschutzschalter und 100-K Schütze ist umfangreiches Zubehör erhältlich, darunter:
- Frontmontierte Hilfskontakte
- Kompakte Sammelschienen
- Gehäuse mit Schutzart IP65
- DC-Dioden-Entstörglieder
- Mechanische Verriegelungen für zwei benachbarte Schütze
Abmessungen
Das Dokument enthält detaillierte Maßzeichnungen für die 100-K Miniatur-Schütze mit 193-K Überlastrelais sowie für die 140MP Motorschutzschalter. Alle Maße sind in Millimetern und Zoll angegeben.
Support
Für weitere technische Informationen, Installationsanleitungen und Produktdatenblätter besuchen Sie die Website rok.auto/literature. Bei Fragen zur Produktkompatibilität oder für Firmware-Downloads nutzen Sie das Product Compatibility and Download Center (PCDC) unter rok.auto/pcdc.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Falsche Spulenspannung gewählt
Prüfen Sie den Spulenspannungscode (D, B, KJ, KF, DJ) gemäß der Tabelle auf Seite 2 und passen Sie die Katalognummer entsprechend an.
Überlastrelais nicht kompatibel
Stellen Sie sicher, dass das 193-K Überlastrelais für die Verwendung mit dem gewählten Schütz 100-K05 bis -K12 spezifiziert ist.
Vor der Verwendung
- Bestimmen Sie den Nennstrom des Motors.
- Entscheiden Sie sich für eine 2-Komponenten- oder 3-Komponenten-Konfiguration.
- Wählen Sie den passenden 140MP Motorschutzschalter basierend auf dem Strombereich.
- Wählen Sie das 100-K Schütz und definieren Sie die Spulenspannung.
- Prüfen Sie, ob Zubehör wie Hilfskontakte oder Sammelschienen erforderlich sind.
Abbildungen und Diagramme

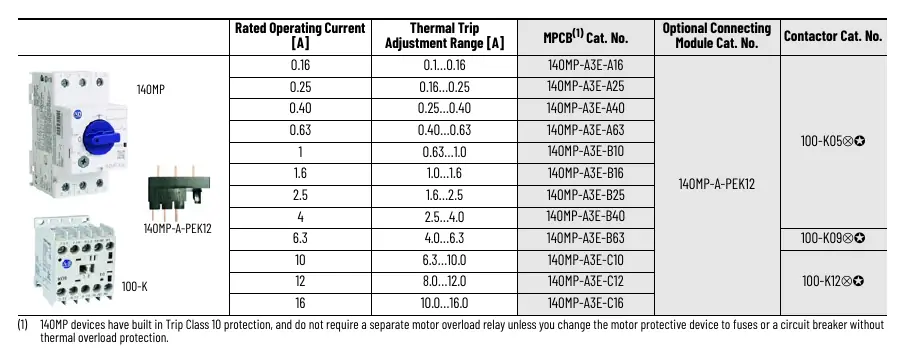

- Die Tabellen auf Seite 2 zeigen die Zuordnung von Nennstrom, Einstellbereich und Katalognummern für die Komponenten.
- Die Maßzeichnungen auf Seite 3 bieten Einbauabmessungen für die Planung des Schaltschranklayouts.
Modellkompatibilität
- 140MP-Geräte haben integrierten Schutz der Klasse 10.
- 100-K Schütze sind für die Montage mit 193-K Überlastrelais ausgelegt.
- Zubehör für 140MP ist spezifisch für diese Serie.
