Bedienungsanleitung für VEVOR 1206HB-5201 DC-Motorsteuerung
Schnellstartanleitung und technischer Leitfaden für die VEVOR 1206HB-5201 DC-Motorsteuerung. Erfahren Sie mehr über Installation, Verkabelung, Sicherheitsvorkehrungen und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Referenz für die Installation und den Betrieb der VEVOR 1206HB-5201 DC-Motorsteuerung. Das Gerät ist für eine Spannung von 48V und einen Strom von 250A ausgelegt. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, um Verletzungen und Schäden zu vermeiden.
Produktbeschreibung
Die 1206HB-5201 ist eine DC-Motorsteuerung, die für den Einsatz in Fahrzeugen konzipiert ist. Sie nutzt Power-MOSFET-Technologie für einen zuverlässigen, leisen und effizienten Betrieb. Das System unterstützt regeneratives Bremsen bis zum Stillstand und verfügt über eine Overdrive-Bremsfunktion zur Geschwindigkeitsbegrenzung bei Bergabfahrten. Ein Hall-Effekt-Geschwindigkeitssensor wird zur Steuerung des Fahrzeugs verwendet.
Auspacken und Inspektion
Öffnen Sie die Verpackung und prüfen Sie den Inhalt auf Vollständigkeit und mögliche Transportschäden. Der Lieferumfang umfasst:
- 1x DC-Motorsteuerung
- 1x Benutzerhandbuch
Sicherheitshinweise
- Hochspannung: Im Gehäuse des Controllers herrscht Hochspannung. Öffnen oder demontieren Sie das Gerät niemals eigenmächtig.
- Installation: Stellen Sie sicher, dass der Controller sicher befestigt ist und keinen starken Vibrationen oder Stößen ausgesetzt ist.
- Haftung: Der Hersteller übernimmt keine Verantwortung für Verluste, die durch Nichtbeachtung der Bedienungsanleitung entstehen.
Installation und Betrieb
Die Steuerung ist für den direkten Austausch konzipiert. Nach dem Loslassen des Pedals und dem Anhalten des Fahrzeugs sollte der Hauptschalter in regelmäßigen Abständen ausgeschaltet werden. Das System nutzt Traktionsschalter, die es dem Fahrzeug ermöglichen, frei zu rollen.
Technische Daten
- Modell: 1206HB-5201
- Spannung: 48V
- Strom: 250A
Kontakt
Bei Fragen zum Produkt oder technischem Support besuchen Sie bitte die offizielle Support-Seite unter www.vevor.com/support.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Überprüfen Sie die Verkabelung gemäß Schaltplan und stellen Sie sicher, dass die 48V-Stromversorgung korrekt angeschlossen ist.
Gefahr durch Hochspannung
Das Gehäuse enthält Hochspannung. Öffnen oder demontieren Sie das Gerät niemals eigenmächtig.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass der Controller sicher befestigt ist.
- Prüfen Sie, ob die Stromversorgung 48V beträgt.
- Führen Sie die Verkabelung gemäß dem beiliegenden Schaltplan durch.
Abbildungen und Diagramme

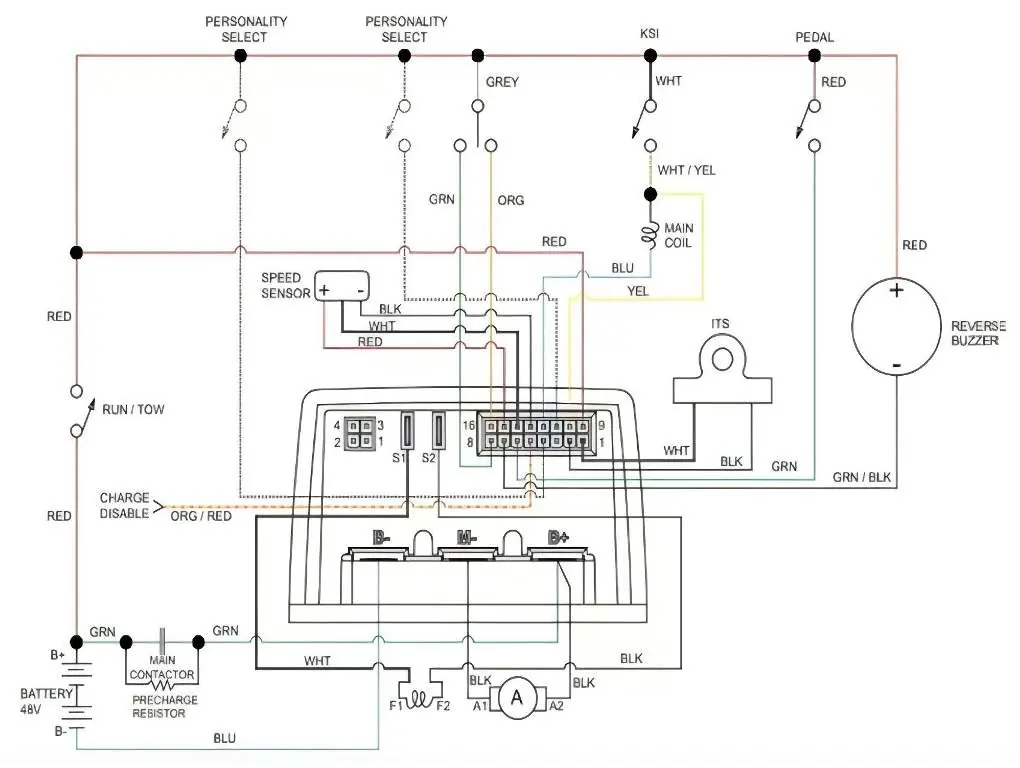

- Der Schaltplan zeigt die Anschlüsse für Batterie (B+, B-), Motor (A1, A2, F1, F2), Pedal, KSI und den Hall-Effekt-Geschwindigkeitssensor.
Modellkompatibilität
- Entwickelt für Curtis 1206HB-5201 48V 250A Controller.
- Geeignet für EZGO Curtis TXT 48V 250A DC-Motorsteuerung.
