Wartungs- und Installationsanleitung für Allen-Bradley 1102C Vakuumschütz
Detaillierte Wartungs- und Installationsanleitung für das Allen-Bradley 1102C Vakuumschütz (200A). Enthält Anweisungen zur Montage, zum Austausch von Spulen und Vakuumunterbrechern, zur Kontaktprüfung sowie Schaltpläne.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Anweisungen für das Allen-Bradley 1102C Vakuumschütz (200A, 1500V Max). Es deckt die Installation, routinemäßige Wartung, den Austausch von Komponenten sowie Prüfverfahren ab. Vor der Installation oder Wartung muss das Gerät zwingend von der Stromquelle getrennt werden.
Installation und Montage
Das Vakuumschütz kann in jeder Ebene montiert werden. Bei nicht-horizontaler Montage muss die Oberseite des Schützes nach oben zeigen, damit das Etikett korrekt ausgerichtet ist.
- Montage: Verwenden Sie die in Abbildung 2 spezifizierte Hardware. Die Montagebolzen sind mit 50-75 lb-inches anzuziehen. Achten Sie darauf, dass das Gehäuse nicht durch unebene Montageflächen verzogen wird; verwenden Sie ggf. Unterlegscheiben.
- Verkabelung: Schließen Sie die Steuerleitungen an die Klemmen A1 und A2 (Control-Pak) mit 7 lb-inches Drehmoment an. Verwenden Sie 75°C Kupferkabel für die Hauptanschlüsse und ziehen Sie die Bolzen mit 132 lb-inches fest.
Wartung und Austausch von Komponenten
Das Gerät erfordert keine routinemäßige Einstellung, jedoch eine jährliche Wartung basierend auf der Betriebsumgebung.
- Spulenwechsel: Trennen Sie alle Strom- und Steuerleitungen. Entfernen Sie das Control-Pak und das Gehäuse. Achten Sie beim Zusammenbau darauf, dass die Rückholfedern korrekt sitzen und die Schrauben über Kreuz mit 12 lb-inches angezogen werden.
- Control-Pak-Austausch: Kann nach dem Entfernen der Abdeckung und der Steuerleitungen ausgetauscht werden.
- Vakuumunterbrecher-Austausch: Der Austausch erfolgt durch Lösen der Shunt-Verbindungen und der Befestigungselemente. Die neuen Unterbrecher sind werkseitig eingestellt und erfordern keine weitere Justierung.
Prüfung und Messung
Die Lebensdauer der Kontakte kann durch eine einfache Messung bestimmt werden:

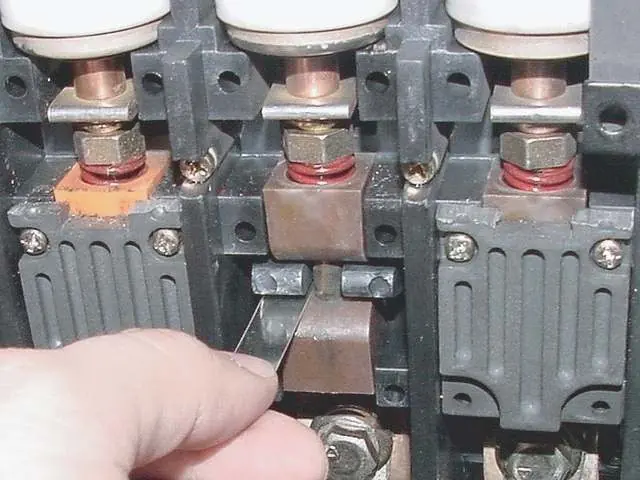

- Kontaktlebensdauer: Verwenden Sie eine 0,010"-Lehre. Wenn die Lehre bei geschlossenem Schütz in den Spalt passt, ist eine Lebensdauer von weiteren 100.000 Schaltspielen gegeben. Wenn die Lehre nicht passt, ist der Überhub erschöpft und das Schütz muss ersetzt werden.
- Integritätstest: Ein Hochspannungstest (Dielektrizitätsprüfung) sollte jährlich oder nach Fehlerzuständen durchgeführt werden.
Praktische Hilfe
Typische Probleme
Kontaktlebensdauer erschöpft
Wenn eine 0,010"-Lehre nicht in den Spalt bei geschlossenem Schütz passt, muss das Schütz ersetzt werden.
Hoher Kontaktwiderstand
Sollte der Widerstand über 400 Mikro-Ohm liegen, muss ein Hochspannungstest durchgeführt werden.
Verzogenes Gehäuse bei Montage
Verwenden Sie Unterlegscheiben, um eine Verdrehung des Gehäuses zu korrigieren, da dies zu Phasen-Diskrepanzen führen kann.
Vor der Verwendung
- Prüfen Sie das Gerät auf Transportschäden vor der Installation.
- Stellen Sie sicher, dass die Stromversorgung vor Arbeiten am Gerät vollständig getrennt ist.
- Überprüfen Sie die Kompatibilität der Control-Pak-Spannung mit der Steuerspannung.
- Stellen Sie sicher, dass die Montagefläche eben ist, um Gehäuseverzug zu vermeiden.
- Überprüfen Sie alle elektrischen Verbindungen auf festen Sitz (Drehmomentvorgaben beachten).
Technische Daten in der Praxis
- 132 lb-inches
- Erforderliches Anzugsdrehmoment für die Hauptanschlussbolzen.
- 50-75 lb-inches
- Erforderliches Anzugsdrehmoment für die Montagebolzen.
- 400 Mikro-Ohm
- Maximal zulässiger Kontaktwiderstand bei geschlossenem Schütz.
Abbildungen und Diagramme
- Abbildung 1 & 2: Zeigen die Position der Hauptanschlüsse, Control-Pak-Klemmen und die korrekte Montagehardware.

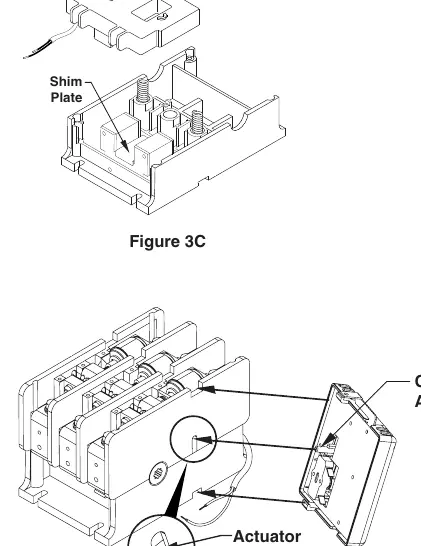

- Abbildung 3A-3F: Detaillierte Schritte für den Spulenwechsel und die korrekte Ausrichtung der Federn und des Control-Pak-Aktuators.
- Abbildung 7A-7C: Zeigen den Austausch des Vakuumunterbrechers und die korrekte Führung des Shunts.
- Schaltpläne (Seite 6): Detaillierte Verdrahtungsdiagramme für AC- und DC-Steuerquellen.
Modellkompatibilität
- Auxiliary Kits 1195C-N3/N4/N5/N6 sind für spezifische Kontaktanordnungen und Spannungen verfügbar.
- Control-Pak-Spannung muss mit der Spulenspannung übereinstimmen.
