Montageanleitung für Kronleuchter Crystorama 1156-CH-CL-MWP

Wichtige Sicherheitshinweise

Die Installation muss von einem zugelassenen Elektriker gemäß dem National Electric Code und den örtlichen Vorschriften durchgeführt werden. Da diese Leuchte mehr als 50 lbs (ca. 22,7 kg) wiegt, muss sie zwingend an einer für 100 lbs zugelassenen Anschlussdose oder unabhängig davon an einem strukturellen Träger befestigt werden. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.

Vorbereitung und Montage der Arme

Legen Sie alle Teile der Leuchte auf einer weichen, mit einem Tuch bedeckten Unterlage aus, um Kratzer zu vermeiden. Die Montage der Arme erfolgt in folgenden Schritten:

• Lösen Sie die Schraube an der Metallplatte leicht.
• Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte.
• Verbinden Sie den männlichen Stecker des Arms mit dem weiblichen Stecker.
• Schieben Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es stoppt (dies drückt die Kabel und Stecker zurück in die Platte).
• Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die losen Schrauben einrasten.
• Ziehen Sie die Schraube fest, um den Arm zu sichern.
• Wiederholen Sie diesen Vorgang für alle Arme (6", 12" und 18").

Installation der Leuchte

Es gibt zwei Methoden zur Installation, abhängig von der Tragfähigkeit Ihrer Deckenkonstruktion:

Installation mit unabhängiger Unterstützung (empfohlen)

1. Verwenden Sie ein 1/4 IPS Rohr, das sicher an einem Balken oder strukturellen Element befestigt ist und durch die Mitte der Anschlussdose ragt.
2. Montieren Sie die Schraubringschlaufe, den Nippel, die Sechskantmuttern und das Hickey am 1/4 IPS Träger.
3. Verbinden Sie die Leuchte mit der Kette und den Quick Links.
4. Führen Sie die Kabel und das Sicherheitskabel durch die Kette und das Hickey.

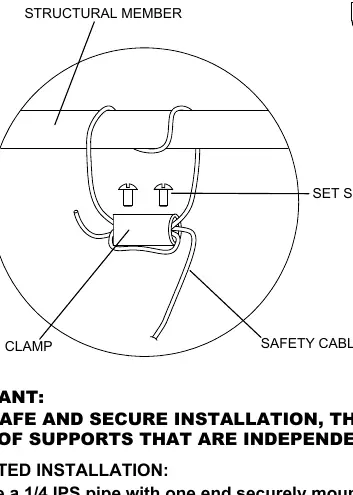

5. Wickeln Sie das Sicherheitskabel um die Halterung der Anschlussdose, ziehen Sie es straff und sichern Sie es mit der Klemme und den mitgelieferten Stellschrauben.

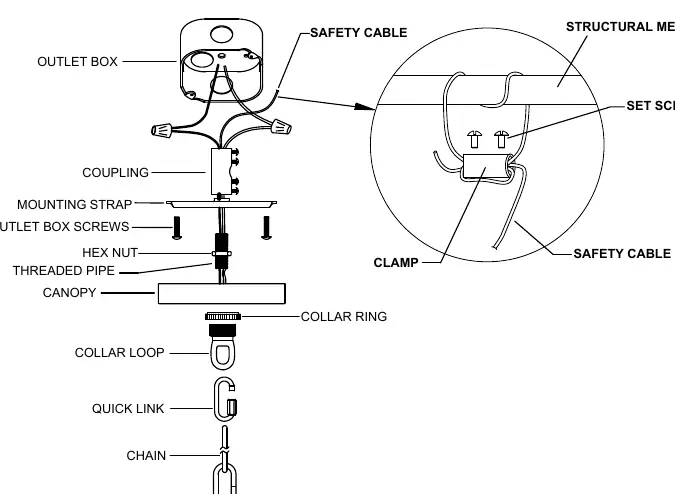

Installation an einer 100 lbs zugelassenen Anschlussdose

1. Führen Sie das Sicherheitskabel durch die Anschlussdose (bohren Sie ggf. ein 3/16" Loch).
2. Wickeln Sie das Sicherheitskabel um einen strukturellen Träger und sichern Sie es mit der Klemme und den Stellschrauben.
3. Montieren Sie die Montageplatte an der Anschlussdose.
4. Führen Sie das Gewinderohr durch die Montageplatte und sichern Sie die Schraubringschlaufe.

Verkabelung

Verbinden Sie die Kabel wie folgt:

• Erdungskabel: Verbinden Sie das Erdungskabel der Leuchte mit dem Erdungskabel des Hauses.
• Weißes Kabel: Verbinden Sie das weiße oder gerippte Kabel der Leuchte mit dem weißen (neutralen) Kabel des Hauses.
• Schwarzes Kabel: Verbinden Sie das schwarze oder glatte Kabel der Leuchte mit dem schwarzen (oder roten) stromführenden Kabel des Hauses.
• Sichern Sie alle Verbindungen mit Kabelverbindern und umwickeln Sie diese mit Isolierband.

Anbringen der Kristalle

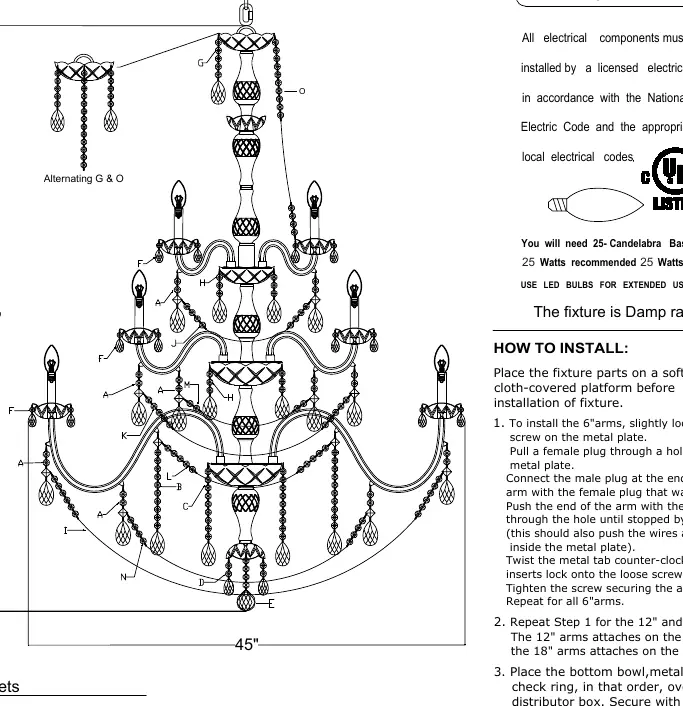

Nachdem die Leuchte sicher montiert und verkabelt ist, bringen Sie die Kristalle gemäß der Abbildung an. Die Kristalle sind in Sets (A bis O) unterteilt, die an den entsprechenden Positionen der Leuchte befestigt werden.
