Montageanleitung für Crystorama 1488-HB-CL-MWP Kronleuchter
Erfahren Sie, wie Sie den Crystorama 1488-HB-CL-MWP Kronleuchter sicher montieren. Diese Anleitung enthält wichtige Installationsschritte, Anforderungen an Leuchtmittel und Details zur Kristallbestückung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Leuchte muss von einem lizenzierten Elektriker gemäß den nationalen und lokalen elektrischen Vorschriften installiert werden. Die Leuchte ist ausschließlich für trockene Innenräume (dry rated) zugelassen. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr am Sicherungskasten unterbrochen ist.
Installation
- Führen Sie vor Beginn der Installation eine vollständige Inventur aller Teile und Komponenten durch.
- Befestigen Sie die Leuchte sicher an der Anschlussdose.
- Installieren Sie die Bobeches (Tropfschalen) und die Leuchtmittel.
- Stellen Sie die Stromverbindung her.

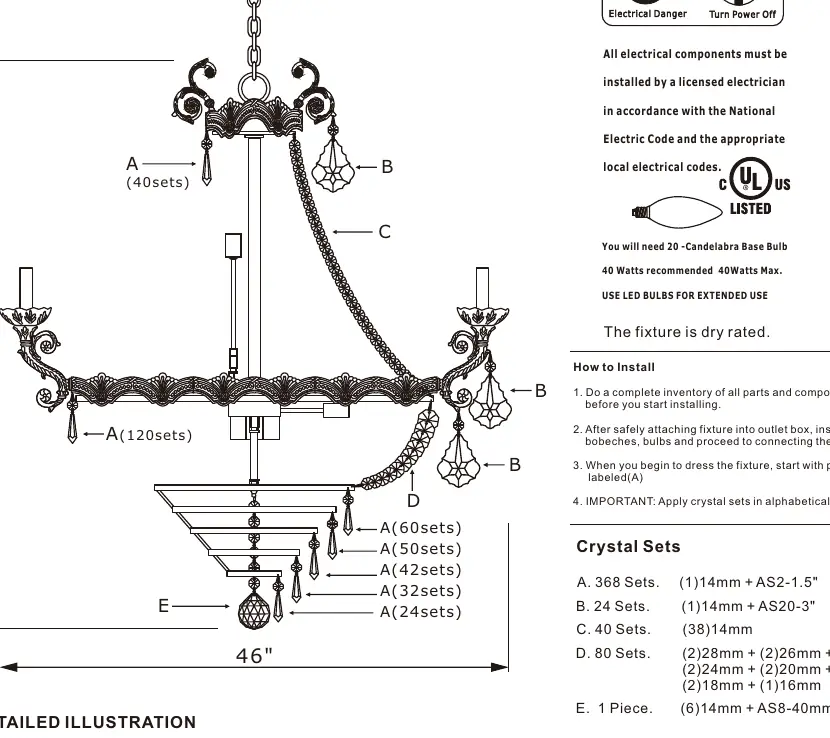

- Beginnen Sie mit der Bestückung der Kristalle, beginnend mit dem mit (A) gekennzeichneten Bereich.
Kristallbestückung
Die Kristalle müssen in alphabetischer Reihenfolge angebracht werden:
- Set A: 368 Sets (14mm + AS2-1.5")
- Set B: 24 Sets (14mm + AS20-3")
- Set C: 40 Sets (38x 14mm)
- Set D: 80 Sets (2x 28mm + 2x 26mm + 2x 24mm + 2x 20mm + 2x 18mm + 1x 16mm)
- Set E: 1 Stück (6x 14mm + AS8-40mm Kugel)
Leuchtmittel
Sie benötigen 20 Leuchtmittel mit Candelabra-Sockel. Die empfohlene Leistung beträgt maximal 40 Watt pro Fassung. Für eine längere Lebensdauer wird die Verwendung von LED-Leuchtmitteln empfohlen.
Teileliste
Die Leuchte besteht aus verschiedenen Komponenten, darunter eine Deckenhalterung, Kette, Scroll-Elemente, Bänder, Arme und ein 5-stufiger Kristallkorb. Eine detaillierte Aufschlüsselung der Teile (A bis CC) finden Sie in der Explosionszeichnung auf Seite 2 der Anleitung.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie die Stromverbindung an der Anschlussdose und stellen Sie sicher, dass die Leuchtmittel korrekt in die Fassungen eingedreht sind.
Kristalle passen nicht oder fehlen
Stellen Sie sicher, dass Sie die Kristallsets (A-E) in der korrekten alphabetischen Reihenfolge anbringen und die Pin-Anzahl der Bänder (40, 60, 80) mit der Anleitung abgleichen.
Vor der Verwendung
- Inventar aller Teile und Komponenten prüfen.
- Sicherstellen, dass ein lizenzierter Elektriker für die Installation beauftragt wurde.
- Stromversorgung am Sicherungskasten ausschalten.
- Geeignete Leuchtmittel (20x Candelabra-Sockel, max. 40W) bereithalten.
- Prüfen, ob der Montageort für eine trockene Umgebung geeignet ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 20x Candelabra-Sockel, max. 40W pro Fassung (LED empfohlen).
- Einsatzbereich
- Nur für trockene Innenräume geeignet (dry rated).
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Reihenfolge der Montage von der Deckenhalterung bis zum Kristallkorb.
- Die detaillierte Illustration zeigt die Pin-Belegung für die Kristallbänder (40, 60, 80 Pins).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Installation muss durch einen lizenzierten Elektriker erfolgen.
