Bedienungsanleitung für Crystorama 1487-HB-CL-MWP Kronleuchter

Erfahren Sie, wie Sie den Crystorama 1487-HB-CL-MWP Kronleuchter sicher montieren und die Kristalle korrekt anbringen. Diese Anleitung enthält eine detaillierte Teileliste und Installationsschritte.

PDF-Quelle: English · Zusammenfassung: Deutsch

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Wichtige Informationen aus der Anleitung

Der Crystorama 1487-HB-CL-MWP ist ein Kronleuchter für den Innenbereich. Die Installation muss zwingend durch einen lizenzierten Elektriker gemäß den geltenden nationalen und lokalen Elektrovorschriften erfolgen. Das Gerät ist nur für trockene Räume zugelassen (dry rated).

Leuchtmittel: Es werden 8 Leuchtmittel mit Candelabra-Sockel benötigt. Empfohlen werden 40 Watt, maximal 60 Watt. Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.

Montageanleitung

Führen Sie vor Beginn der Installation eine vollständige Inventur aller Teile und Komponenten durch.
Befestigen Sie die Leuchte sicher an der Anschlussdose.
Installieren Sie die Bobeches und die Leuchtmittel.
Schließen Sie die Stromversorgung an.
Beginnen Sie mit dem Anbringen der Kristalle, beginnend mit dem Bereich, der als (A) gekennzeichnet ist.
Wenden Sie die Kristallsets in alphabetischer Reihenfolge an.

Kristallsets

Die Kristalle sind in Sets unterteilt, die in alphabetischer Reihenfolge angebracht werden müssen:

Set A: 224 Sets (14mm + AS2-1.5")
Set B: 5 Sets (14mm + AS20-3")
Set C: 25 Sets (27x 14mm)
Set D: 50 Sets (1x 28mm + 1x 26mm + 1x 24mm + 1x 20mm + 1x 18mm + 1x 16mm)
Set E: 1 Stück (5x 14mm + AS8-40mm Ball)

Teileliste

Die Leuchte besteht aus verschiedenen Komponenten, darunter die Deckenhalterung (Canopy), Kette, Hauptgestell (Main Banding Kit), Kristallkorb und Leuchtmittelfassungen. Eine detaillierte Aufschlüsselung der Teile von A bis Z finden Sie in der Explosionszeichnung auf Seite 2 der Anleitung.

Sicherheitshinweise

Dieses Produkt kann Blei enthalten, das im US-Bundesstaat Kalifornien als krebserregend oder fortpflanzungsgefährdend eingestuft ist. Weitere Informationen finden Sie unter www.P65warnings.ca.gov. Schalten Sie vor Beginn der Arbeiten immer den Strom ab.

Offizielle Quellen aus der Anleitung

Offizielle Quelle www.P65warnings.ca.gov

Praktische Hilfe

Typische Probleme

Leuchte funktioniert nicht

Prüfen Sie die Stromverbindung und stellen Sie sicher, dass die Leuchtmittel korrekt in den Fassungen sitzen.

Kristalle fehlen oder sind falsch angebracht

Überprüfen Sie die alphabetische Reihenfolge der Kristallsets (A-E) gemäß der Anleitung und stellen Sie sicher, dass die richtige Anzahl an Kristallen an den entsprechenden Pin-Löchern hängt.

Vor der Verwendung

Inventur aller Teile gemäß Teileliste durchführen.
Sicherstellen, dass die Stromzufuhr unterbrochen ist.
Lizenzierten Elektriker für die Installation beauftragen.
Geeignete Leuchtmittel (Candelabra-Sockel, max. 60W) bereithalten.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Leuchtmittel: 8x Candelabra-Sockel, 40W empfohlen, 60W max.

Abbildungen und Diagramme

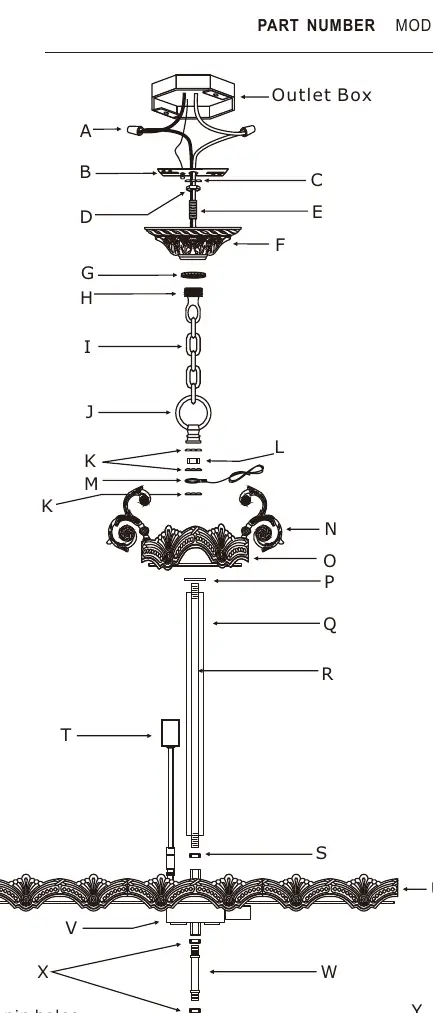

Die Explosionszeichnung auf Seite 2 zeigt die Reihenfolge der Montage von der Deckenhalterung bis zum Kristallkorb.
Die Detailansicht auf Seite 1 zeigt die Pin-Löcher für die Kristallbefestigung.

Modellkompatibilität

Nur für trockene Innenräume geeignet.
