Bedienungsanleitung für Crystorama 1483-HB-CL-MWP Deckenleuchte
Erfahren Sie, wie Sie die Crystorama 1483-HB-CL-MWP Deckenleuchte sicher installieren und montieren. Diese Anleitung enthält wichtige Hinweise zur Verkabelung, Bestückung der Kristalle und technischen Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Leuchte muss von einem zugelassenen Elektriker gemäß dem National Electric Code und den örtlichen Vorschriften installiert werden. Die Leuchte ist ausschließlich für trockene Innenräume (dry rated) geeignet. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr am Sicherungskasten unterbrochen ist.
Technische Daten und Leuchtmittel
Die Leuchte benötigt 3 Leuchtmittel mit Kandelaber-Sockel. Empfohlen werden 40 Watt, maximal 60 Watt pro Leuchtmittel. Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer und Energieeffizienz empfohlen.
Installationsschritte
- Führen Sie vor Beginn der Installation eine vollständige Inventur aller Teile durch, um sicherzustellen, dass nichts fehlt.
- Befestigen Sie die Leuchte sicher an der Anschlussdose (Outlet Box) unter Verwendung der mitgelieferten Montageleiste.
- Installieren Sie die Bobeches und die Leuchtmittel.
- Schließen Sie die Stromversorgung an.
- Beginnen Sie mit der Bestückung der Kristalle, beginnend mit der Tasche (Pocket) A.
Kristallbestückung
Die Kristalle müssen in alphabetischer Reihenfolge angebracht werden, um das korrekte Design zu gewährleisten:
- Set A: 100 Sets (1x 14mm + AS2-1.5")
- Set B: 30 Sets (1x 26mm + 1x 24mm + 1x 20mm + 1x 18mm + 1x 16mm)
- Set C: 1 Stück (2x 14mm + AS8-40mm Ball)
Teileliste
Die Leuchte besteht aus verschiedenen Komponenten, darunter die Montageleiste, die Baldachin-Einheit (Canopy), das Vasenelement, das dekorative Banding-Kit mit 60 Pin-Löchern sowie der 2-stufige Korb (2-Tier Basket) mit spezifischen Pin-Löchern für die Kristallsets.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht sicher an der Decke befestigen
Überprüfen Sie, ob die Anschlussdose (Outlet Box) für das Gewicht der Leuchte ausgelegt ist und ob die Montageleiste (Mounting Bar) korrekt verschraubt wurde.
Kristalle hängen schief oder fehlen
Stellen Sie sicher, dass die Kristalle in der korrekten alphabetischen Reihenfolge (A, B, C) angebracht wurden und die Pin-Löcher korrekt genutzt werden.
Vor der Verwendung
- Inventur aller Teile gemäß Teileliste durchführen
- Stromversorgung am Sicherungskasten ausschalten
- Prüfen, ob die Anschlussdose für das Gewicht der Leuchte geeignet ist
- Geeignete LED-Leuchtmittel (Kandelaber-Sockel) bereitlegen
- Sicherstellen, dass der Montageort trocken ist
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 3x Kandelaber-Sockel, max. 60W
Abbildungen und Diagramme

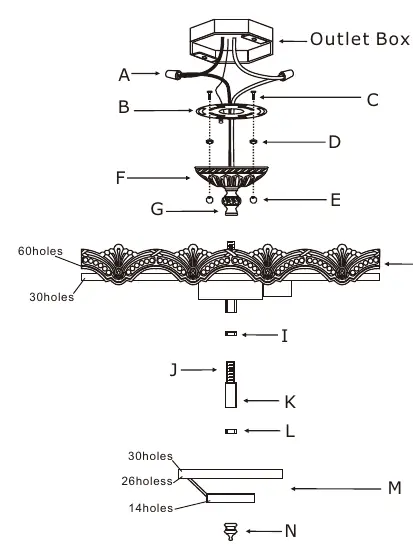

- Die Abbildung zeigt die Montage der Leuchte an der Anschlussdose mit der Montageleiste und den verschiedenen Befestigungsteilen.

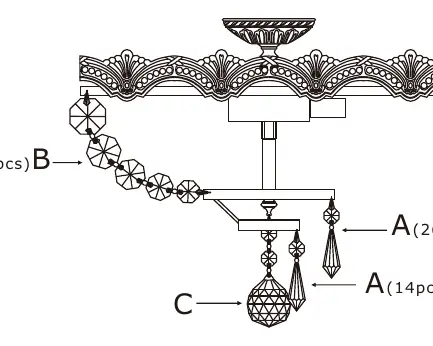

- Das Diagramm verdeutlicht die Anordnung der Kristallsets A, B und C an der Leuchte.
Modellkompatibilität
- Nur für trockene Standorte geeignet.
- Nicht für Feuchträume geeignet.
