Montageanleitung für Crystorama 1485-HB-CL-MWP Deckenleuchte
Erfahren Sie, wie Sie die Crystorama 1485-HB-CL-MWP Deckenleuchte sicher montieren. Diese Anleitung enthält Details zur Kristallanbringung, Leuchtmittelwahl und eine vollständige Teileliste.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Bestückung der Crystorama 1485-HB-CL-MWP Deckenleuchte. Bitte beachten Sie, dass die Installation zwingend durch eine lizenzierte Elektrofachkraft gemäß den geltenden nationalen und lokalen Elektro-Vorschriften erfolgen muss. Die Leuchte ist ausschließlich für trockene Innenräume (dry rated) zugelassen.
Installation und Montage
- Führen Sie vor Beginn der Installation eine vollständige Inventur aller Teile und Komponenten durch.
- Befestigen Sie die Leuchte sicher an der Anschlussdose (Outlet Box).
- Installieren Sie die Bobeches (Kristallteller) und die Leuchtmittel, bevor Sie die Stromverbindung herstellen.
- Beginnen Sie mit dem Anbringen der Kristalle an der Tasche (Pocket) mit der Kennzeichnung (A).
- Wenden Sie die Kristall-Sets in alphabetischer Reihenfolge (A, B, C) an.
Kristall-Sets und Bestückung
Die Leuchte erfordert eine präzise Bestückung mit Kristallen:
- Set A (214 Sets): Bestehend aus (1) 14mm Kristall + AS2-1.5".
- Set B (50 Sets): Bestehend aus (1) 28mm + (1) 26mm + (1) 24mm + (1) 20mm + (1) 18mm + (1) 16mm Kristallen.
- Set C (1 Stück): Bestehend aus (5) 14mm Kristallen + AS8-40mm Kugel.
Die Kristall-Sets werden an den entsprechenden Stiftlöchern am Metallrahmen befestigt (90 Löcher für B, 50 Löcher für A).
Technische Daten und Leuchtmittel
Für den Betrieb der Leuchte werden 5 Leuchtmittel mit Candelabra-Sockel benötigt. Es wird empfohlen, LED-Leuchtmittel für eine längere Lebensdauer zu verwenden.
- Empfohlene Leistung: 40 Watt pro Leuchtmittel.
- Maximale Leistung: 60 Watt pro Leuchtmittel.
Teileliste
Die Leuchte besteht aus folgenden Hauptkomponenten:
- Drahtverbinder, Montageleiste, Schrauben und Muttern.
- Baldachin (Canopy), Vase, Bänderungs-Set (Banding Kit).
- 4-stufiger Korb (4-Tier Basket) mit den Maßen 10,5" Durchmesser und 4,5" Höhe.
- Metallrohr und Endstück (Finial).
Praktische Hilfe
Typische Probleme
Kristalle hängen ungleichmäßig oder fehlen
Überprüfen Sie, ob die Kristalle in der korrekten alphabetischen Reihenfolge (A, B, C) angebracht wurden und ob die Anzahl der Kristalle pro Set (A: 214, B: 50, C: 1) eingehalten wurde.
Leuchte flackert oder lässt sich nicht einschalten
Stellen Sie sicher, dass die Leuchtmittel fest im Sockel sitzen und die Verkabelung an der Anschlussdose durch einen Elektriker korrekt ausgeführt wurde.
Vor der Verwendung
- Vollständigkeit aller Teile gemäß Teileliste prüfen
- Stromkreis am Sicherungskasten ausschalten
- Elektrofachkraft für die Installation beauftragen
- Geeignete Leuchtmittel (5x Candelabra-Sockel) bereithalten
- Sicherstellen, dass der Montageort trocken ist (Dry Rated)
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 5x Candelabra Base
- Benötigt 5 Leuchtmittel mit E12-Sockel (Candelabra).
- 40W empfohlen / 60W max
- Die Leistung pro Leuchtmittel sollte 60 Watt nicht überschreiten.
Abbildungen und Diagramme

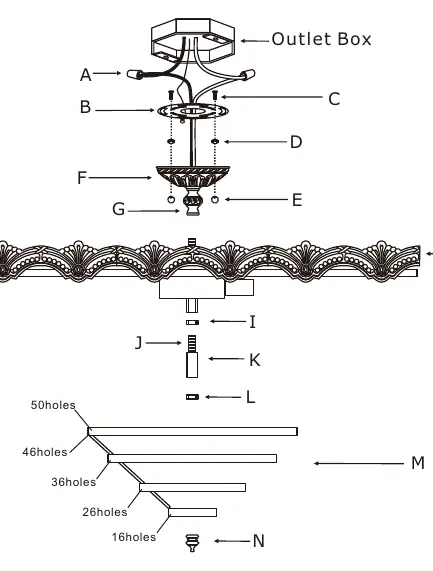

- Die Explosionszeichnung zeigt die Montageabfolge von der Deckenhalterung (Outlet Box) bis zum unteren Abschluss (Finial).

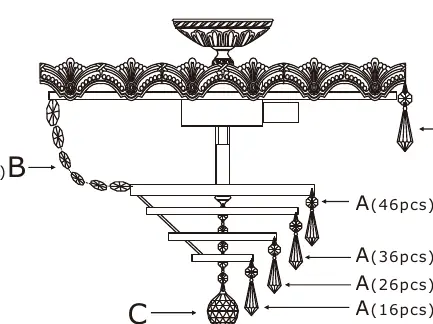

- Das Diagramm der Kristall-Sets verdeutlicht die Verteilung der Kristalle auf die verschiedenen Ebenen des Korbs.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Installation muss den National Electric Code und lokale Vorschriften erfüllen.
