Bedienungsanleitung für Crystorama 1486-HB-CL-MWP Majestic 11-flammiger Kronleuchter
Installations- und Montageanleitung für den Crystorama 1486-HB-CL-MWP Majestic Kronleuchter. Enthält wichtige Sicherheitshinweise, eine detaillierte Teileliste und Anweisungen zur Kristallbestückung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung dient der sicheren Montage und Installation des Crystorama Majestic Kronleuchters (Modell 1486-HB-CL-MWP). Bitte beachten Sie, dass alle elektrischen Komponenten von einem lizenzierten Elektriker gemäß den nationalen und lokalen Elektrovorschriften installiert werden müssen. Die Leuchte ist ausschließlich für trockene Innenräume (dry rated) zugelassen.
Installation
Befolgen Sie diese Schritte für eine ordnungsgemäße Montage:
- Inventur: Führen Sie vor Beginn der Installation eine vollständige Bestandsaufnahme aller Teile und Komponenten durch.
- Montage: Befestigen Sie die Leuchte sicher an der Anschlussdose.
- Vorbereitung: Installieren Sie die Bobeches (Tropfschalen) und die Leuchtmittel.
- Kristallbestückung: Beginnen Sie mit der Bestückung der Leuchte an der mit (A) gekennzeichneten Tasche. Wenden Sie die Kristallsets in alphabetischer Reihenfolge an.
Kristallsets
Die Bestückung erfolgt in fünf Sets (A bis E):
- A (224 Sets): (1) 14mm + AS2-1.5"
- B (15 Sets): (1) 14mm + AS20-3"
- C (25 Sets): (27) 14mm
- D (50 Sets): (1) 28mm + (1) 26mm + (1) 24mm + (1) 20mm + (1) 18mm + (1) 16mm
- E (1 Stück): (5) 14mm + AS8-40mm Ball
Technische Daten und Sicherheit
Leuchtmittel: Benötigt 13 Leuchtmittel mit Candelabra-Sockel. Empfohlen werden 40 Watt, maximal 60 Watt. Die Verwendung von LED-Leuchtmitteln wird für eine längere Lebensdauer empfohlen.
Sicherheitshinweis: Dieses Produkt kann Blei enthalten, das im US-Bundesstaat Kalifornien als krebserregend oder fortpflanzungsgefährdend eingestuft ist. Weitere Informationen finden Sie unter www.P65warnings.ca.gov.
Teileliste
Die detaillierte Explosionszeichnung und Teileliste finden Sie auf Seite 2 der Anleitung. Sie umfasst unter anderem die Deckenhalterung, Kette, den Hauptkörper, die Arme, den 4-stufigen Korb und die verschiedenen Kristallhalterungen.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie die Verbindung zur Anschlussdose und stellen Sie sicher, dass die Leuchtmittel korrekt in die Fassungen eingedreht sind.
Kristallanordnung unklar
Die Kristalle müssen zwingend in alphabetischer Reihenfolge (A bis E) angebracht werden, wie in der Anleitung auf Seite 1 beschrieben.
Vor der Verwendung
- Vollständige Inventur aller Teile gemäß Teileliste durchführen.
- Stromversorgung am Sicherungskasten ausschalten.
- Sicherstellen, dass ein lizenzierter Elektriker die Installation vornimmt.
- Geeignete Leuchtmittel (Candelabra-Sockel) bereithalten.
- Prüfen, ob der Montageort für eine 'dry rated' Leuchte geeignet ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 13x Candelabra-Sockel, 40W empfohlen, 60W maximal.
- Einsatzbereich
- Nur für trockene Innenräume geeignet.
Abbildungen und Diagramme

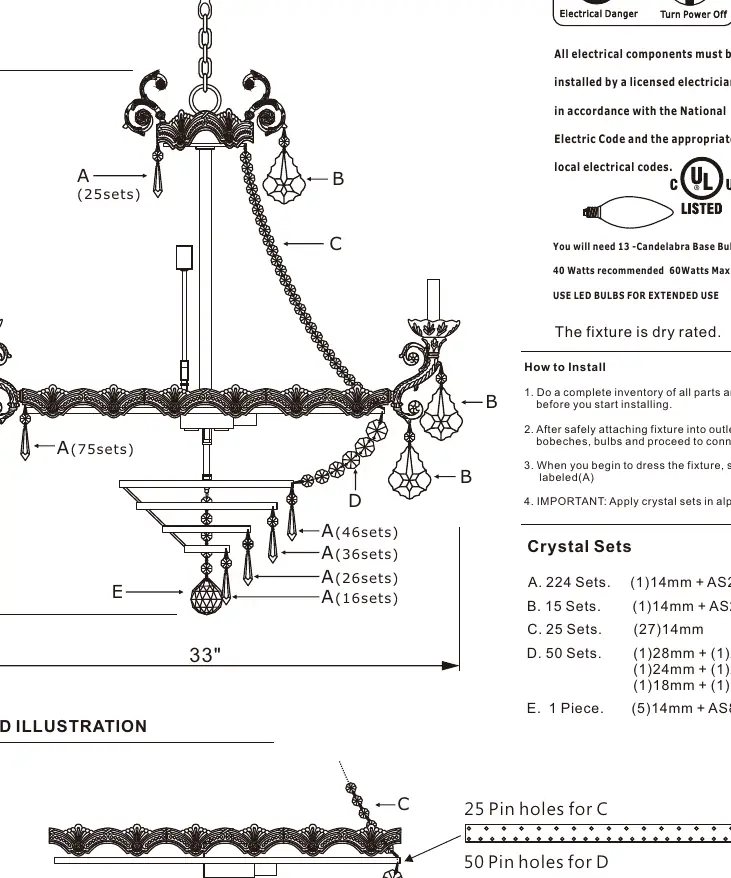

- Die Zeichnung auf Seite 1 zeigt die Positionierung der Kristallsets A-E am Leuchter.
- Die Explosionszeichnung auf Seite 2 zeigt die Montageabfolge von der Deckenhalterung bis zum unteren Korb.
Modellkompatibilität
- Nur für trockene Standorte (dry rated).
- LED-Leuchtmittel werden für eine längere Lebensdauer empfohlen.
