Montageanleitung für Crystorama 1112-CH-CL-MWP Kronleuchter
Erfahren Sie, wie Sie den Crystorama 1112-CH-CL-MWP Kronleuchter sicher montieren, die Arme anschließen und die Kristalle korrekt anbringen. Inklusive wichtiger Sicherheitshinweise und technischer Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage und Installation des Crystorama 1112-CH-CL-MWP Kronleuchters, einschließlich der Arminstallation, Verkabelung und Kristallanordnung. S. 1
Wichtigste Schritte
- Arme installieren: Schrauben an der Metallplatte lösen, Stecker verbinden, Arme einsetzen und durch Drehen der Metalllasche verriegeln. S. 1
- Unterseite montieren: Bodenschale, Unterlegscheiben und Bobeche über dem Verteilerkasten anbringen und mit dem Endstück sichern. S. 1
- Aufhängung und Verkabelung: Montageleiste anbringen, Kettenlänge anpassen, Leuchte aufhängen und Kabel anschließen. S. 1
- Kristalle anbringen: Kristalle gemäß der Abbildung anordnen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmitteltyp | Candelabra Base | Erforderlicher Sockeltyp für die Leuchtmittel | S. 1 |
| Leistung | 40W empfohlen, 60W max. | Empfohlene und maximale Wattzahl pro Leuchtmittel | S. 1 |
| Schutzart | Damp rated | Für feuchte Umgebungen geeignet | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Montageanleitung und Kristall-Sets S. 1
- Teileliste und Explosionszeichnung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die fachgerechte Montage des Crystorama 1112-CH-CL-MWP Kronleuchters. Aufgrund der elektrischen Arbeiten muss die Installation zwingend durch einen lizenzierten Elektriker gemäß den nationalen und lokalen Elektrovorschriften erfolgen. Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.
- Verwenden Sie eine weiche, mit Stoff bedeckte Unterlage, um die Leuchtenteile während der Montage vor Kratzern zu schützen.
- Beachten Sie die Warnung bezüglich Blei: Dieses Produkt kann Blei enthalten, das im US-Bundesstaat Kalifornien als krebserregend oder fortpflanzungsgefährdend eingestuft ist.
Vorbereitung und Installation
Stellen Sie sicher, dass alle Teile gemäß der Teileliste vorhanden sind. Die Montage erfolgt in mehreren Schritten, beginnend mit der Vorbereitung der Arme und der Deckenhalterung.
Montage der Arme
- Lösen Sie die Schrauben an der Metallplatte leicht.
- Führen Sie den weiblichen Stecker durch das Loch in der oberen Metallplatte.
- Verbinden Sie den männlichen Stecker am Ende des Arms mit dem weiblichen Stecker.
- Führen Sie das Ende des Arms mit der Metalllasche durch das Loch, bis es stoppt (dies schiebt die Kabel und Stecker zurück in die Platte).
- Drehen Sie die Metalllasche gegen den Uhrzeigersinn, bis beide Einsätze in die losen Schrauben einrasten.
- Ziehen Sie die Schraube fest, um den Arm zu sichern. Wiederholen Sie dies für alle Arme.
Montage des unteren Bereichs
Platzieren Sie die untere Schale, zwei Metallscheiben, die untere Bobeche und eine weitere Metallscheibe in dieser Reihenfolge über dem Verteilerkasten. Sichern Sie das Ganze mit dem Endstück (Finial).
Elektrischer Anschluss und Aufhängung
- Befestigen Sie die Montageleiste an der Anschlussdose.
- Legen Sie die gewünschte Aufhängehöhe fest und passen Sie die Kette entsprechend an.
- Heben Sie die Leuchte an, führen Sie den elektrischen Anschluss durch und befestigen Sie den Baldachin mit dem Kragenring an der Montageleiste.

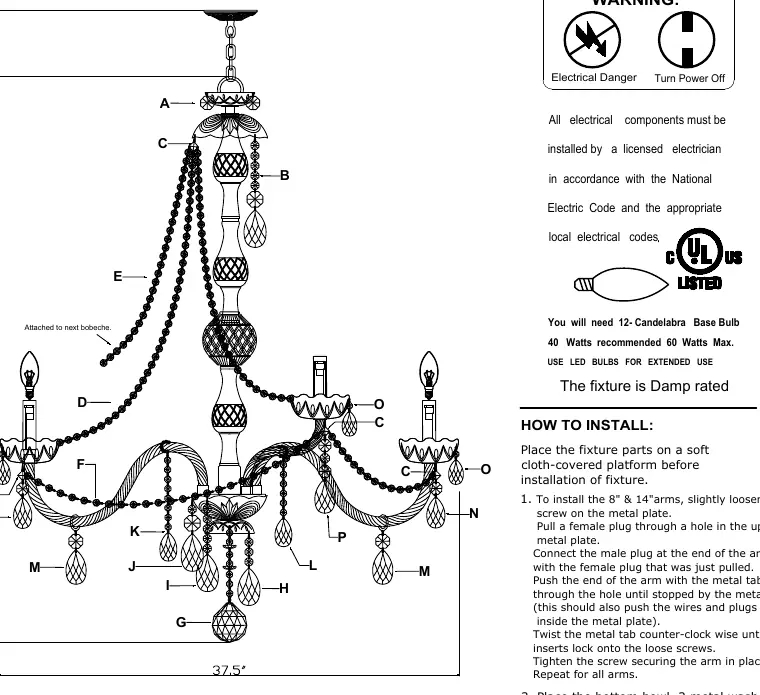

Anbringen der Kristalle
Bringen Sie die Kristalle gemäß der Abbildung und der Liste der Kristallsets (A-P) an. Jedes Set enthält spezifische Größen und Typen von Kristallen, die an den entsprechenden Positionen der Leuchte befestigt werden müssen.
Technische Daten und Leuchtmittel
Die Leuchte benötigt 12 Leuchtmittel mit Candelabra-Sockel. Empfohlen werden 40 Watt, maximal 60 Watt. Für eine längere Lebensdauer wird die Verwendung von LED-Leuchtmitteln empfohlen.
Praktische Hilfe
Typische Probleme
Arme sitzen locker oder lassen sich nicht befestigen
Stellen Sie sicher, dass die Metalllasche am Arm vollständig durch das Loch geführt wurde und beim Drehen gegen den Uhrzeigersinn sicher in die Schrauben der Metallplatte einrastet, bevor Sie die Schraube festziehen.
Kristalle sind unvollständig oder falsch zugeordnet
Vergleichen Sie die vorhandenen Kristalle mit der Liste 'Crystal Sets' auf Seite 1. Jedes Set (A-P) hat eine spezifische Kombination aus Kristallgröße und Zubehör (z.B. AS9-3").
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Lizenzierte Elektrofachkraft für die Installation beauftragen.
- Weiche Unterlage zum Schutz der Leuchte bereitstellen.
- Alle Teile gemäß Teileliste auf Seite 2 prüfen.
- Leuchtmittel (12x Candelabra) bereithalten.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leuchtmittel
- 12x Candelabra-Sockel, 40W empfohlen, 60W maximal.
Abbildungen und Diagramme
- Die Explosionszeichnung auf Seite 2 zeigt die Reihenfolge der Montage von der Deckenhalterung (A-H) bis zum unteren Abschluss (T-V).

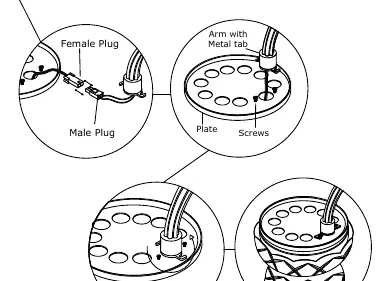

- Die Detailansicht 'Arm with Metal tab' verdeutlicht den korrekten Anschluss der Arme mittels Stecker und Verriegelung.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für die Verwendung mit Leuchtmitteln über 60W geeignet.
