Montageanleitung für Deckenleuchte Crystorama 135-MK
Erfahren Sie, wie Sie die Crystorama 135-MK Deckenleuchte sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Montage, Verkabelung und Anbringung der Kristalle.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte muss von einem qualifizierten Elektriker gemäß den geltenden nationalen und lokalen Elektrovorschriften installiert werden. Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten ab.
Technische Anforderungen:
- Leuchtmittel: 3x Candelabra-Sockel
- Empfohlene Leistung: 40 Watt
- Maximale Leistung: 60 Watt
- Empfehlung: Verwenden Sie LED-Leuchtmittel für eine längere Lebensdauer.
- Die Leuchte ist für feuchte Umgebungen (Damp rated) geeignet.
Installation der Deckenleuchte
- Schrauben Sie die Montageschrauben in die passenden Löcher der Montageleiste. Befestigen Sie die Montageleiste mit den Schrauben der Anschlussdose an der Deckenanschlussdose.
- Verbinden Sie die Drähte der Leuchte mit den Stromkabeln in der Anschlussdose.
- Heben Sie die Deckenplatte an, sodass die Montageschrauben durch die Schlüssellöcher der Deckenplatte ragen. Drehen Sie die Deckenplatte im Uhrzeigersinn, bis die Schrauben im schmalen Teil der Schlüssellöcher sitzen, und ziehen Sie diese mit einem Schraubendreher fest.
- Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassungen ein.
- Befestigen Sie den unteren Korb mit dem Endstück an der Deckenplatte.
Kristallmontage
Hängen Sie die Kristalle an die Ringe der Deckenplatte und des unteren Korbs. Achten Sie darauf, die Kristalle abwechselnd zwischen den Glasanhängern A und B zu platzieren.
- Hängen Sie die Kristalle an die Ringe, abwechselnd A und B.
- Hängen Sie den Glasanhänger C an die Unterseite des unteren Korbs.
Teileliste
- A: Montagezubehör
- B: Deckenplatte
- C: Fassungen (3 Stück)
- D: Unterer Korb (Art.-Nr. XRF135MKBT)
- E: Endstück (3 Stück, Art.-Nr. XRF135MKFIN)
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht an der Decke befestigen
Stellen Sie sicher, dass die Montageschrauben durch die Schlüssellöcher ragen und die Deckenplatte im Uhrzeigersinn gedreht wurde, bis die Schrauben im schmalen Teil der Schlüssellöcher fest sitzen.
Kristallmuster sieht ungleichmäßig aus
Überprüfen Sie, ob die Kristalle abwechselnd zwischen den Glasanhängern A und B an den Ringen angebracht wurden.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten
- Geeignete Leuchtmittel (3x Candelabra-Sockel) bereitlegen
- Montageort auf Tragfähigkeit prüfen
- Alle Teile gemäß Teileliste auf Vollständigkeit prüfen
- Sicherstellen, dass ein qualifizierter Elektriker die Installation durchführt
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 3x Candelabra Base
- Die Leuchte benötigt drei Leuchtmittel mit Candelabra-Sockel.
Abbildungen und Diagramme
- Das Diagramm auf Seite 1 zeigt die korrekte Verkabelung der Leuchte mit der Deckenanschlussdose.

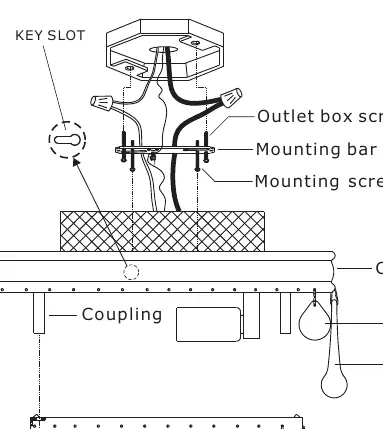

- Die Abbildung auf Seite 1 verdeutlicht die Montage der Deckenplatte mittels Schlüssellöchern.

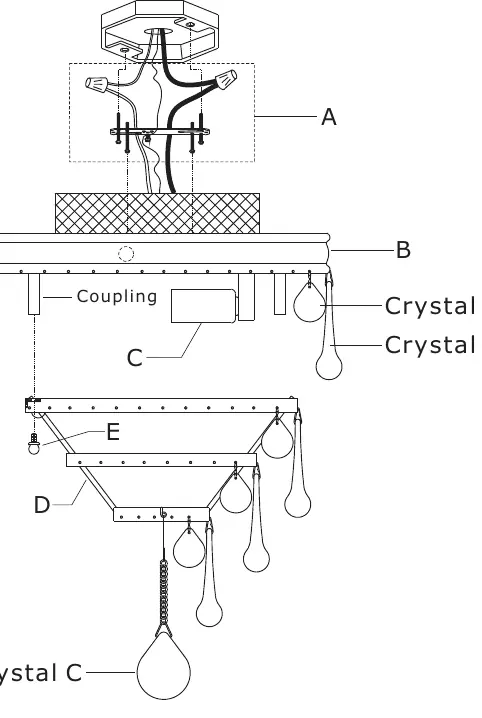

- Die Zeichnung auf Seite 2 bietet eine Übersicht der Einzelteile und deren Positionierung.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Außenbereich bestimmt.
