Bedienungsanleitung für Creality Laser-Modul

Wichtige Sicherheitshinweise

Der Betrieb eines Lasermoduls erfordert besondere Vorsicht. Bitte beachten Sie folgende Punkte:

• Schutzbrille tragen: Vermeiden Sie Augenschäden durch direkte oder reflektierte Laserstrahlen.
• Brandschutz: Halten Sie einen Feuerlöscher bereit. Legen Sie eine laserundurchlässige Unterlage (z. B. Aluminium- oder Edelstahlplatte) unter das zu bearbeitende Material.
• Umgebung: Betreiben Sie das Gerät in einer gut belüfteten, kühlen und staubfreien Umgebung. Vermeiden Sie den Betrieb bei Gewitter oder hoher Luftfeuchtigkeit.
• Aufsicht: Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt. Kinder unter 10 Jahren dürfen das Gerät nicht ohne Aufsicht von Erwachsenen bedienen.
• Elektrische Sicherheit: Verwenden Sie nur das mitgelieferte Netzkabel. Berühren Sie keine elektronischen Bereiche, während das Gerät unter Strom steht.

Technische Daten

Das Creality Laser-Modul ist in drei Leistungsstufen erhältlich:

• Laserleistung: 1.6W, 5W oder 10W.
• Wellenlänge: 450±5nm (1.6W) / 455±5nm (5W/10W).
• Eingangsspannung: 100-240V AC, 50-60Hz.
• Ausgangsspannung: 24V DC, 3.0A.
• Betriebstemperatur: 0°C bis 35°C.
• Unterstützte Materialien: Pappe, Holz, Bambus, Gummi, Leder, Stoff, Acryl, Kunststoff.

Montageanleitung

Die Montage variiert je nach Druckermodell (z. B. Ender-3 V2, Ender-3 S1). Grundsätzliche Schritte:

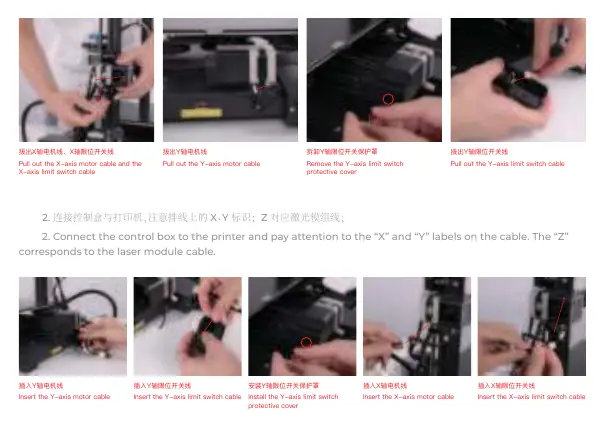

1. Vorbereitung: Schalten Sie den Drucker aus und trennen Sie die Kabel für X- und Y-Achsen-Motoren sowie Endschalter.
2. Halterung: Installieren Sie die Laser-Modul-Fixierplatte vertikal an der Druckkopfhalterung.
3. Verkabelung: Verbinden Sie die Steuerbox mit dem Drucker. Achten Sie auf die X- und Y-Beschriftungen. Das Z-Kabel ist für das Lasermodul.
4. Kabelmanagement: Verwenden Sie Kabelbinder, um die Kabel ordentlich zu verlegen und ein Verheddern zu verhindern.

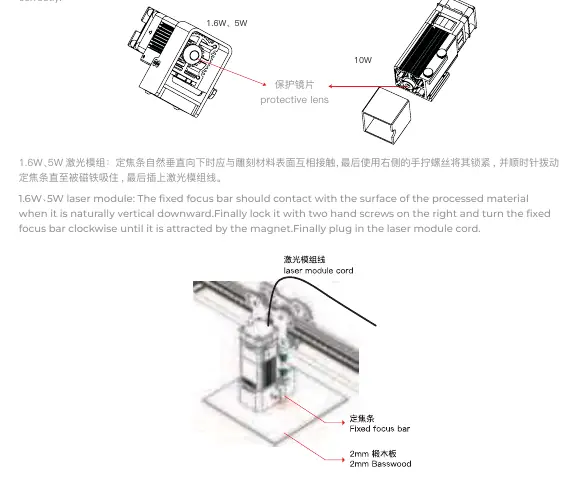

Vorbereitung und Fokussierung

Vor dem Gravieren muss der Fokus korrekt eingestellt werden:

• 1.6W/5W Module: Der Fokusstab muss senkrecht nach unten zeigen und die Materialoberfläche berühren. Fixieren Sie das Modul mit den Handschrauben und klappen Sie den Fokusstab nach oben, bis er magnetisch hält.
• 10W Modul: Verwenden Sie den mehrstufigen Fokusstab, um den Abstand zwischen Modul und Material korrekt einzustellen.

Software und Betrieb

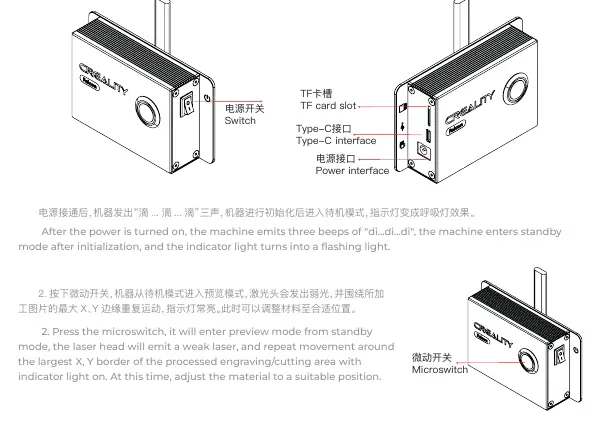

Das Gerät kann online oder offline betrieben werden:

• Online: Verbindung per Type-C-Kabel mit dem Computer. Nutzen Sie Software wie LightBurn oder LaserGRBL.
• Offline: Speichern Sie die Gravurdatei (.gcode, .gc, .g, .nc, .ngc) im Stammverzeichnis der TF-Karte. Stecken Sie die Karte in die Steuerbox, schalten Sie das Gerät ein und nutzen Sie den Mikroschalter an der Steuerbox zur Steuerung (Vorschau- und Gravurmodus).

Indikator-Status

• Aus: Gerät ausgeschaltet oder Fehler.
• Atmendes Licht: Standby-Modus.
• Blinkend: Upgrade-Modus.
• Dauerhaft leuchtend: Vorschau- oder Gravurmodus (Laser aktiv).
