Bedienungsanleitung für Atomstack Air Assist Kit

Schnellstartanleitung und Installationshilfe für das Atomstack Air Assist Kit. Erfahren Sie, wie Sie das Kit für verschiedene Lasergravierer-Modelle montieren, den Luftschlauch anschließen und das Gerät warten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Atomstack Air Assist Kit wurde entwickelt, um die Leistung Ihres Lasergravierers durch einen konstanten Luftstrom zu verbessern. Dieses Dokument enthält Installationsanweisungen für eine Vielzahl von Atomstack-Modellen. Bitte identifizieren Sie Ihr spezifisches Modell, da sich die Montageschritte je nach Gerätetyp unterscheiden können. Stellen Sie sicher, dass alle Teile vor Beginn der Installation vorhanden sind.

Lieferumfang

Das Kit enthält verschiedene Komponenten, die je nach Modell variieren können:

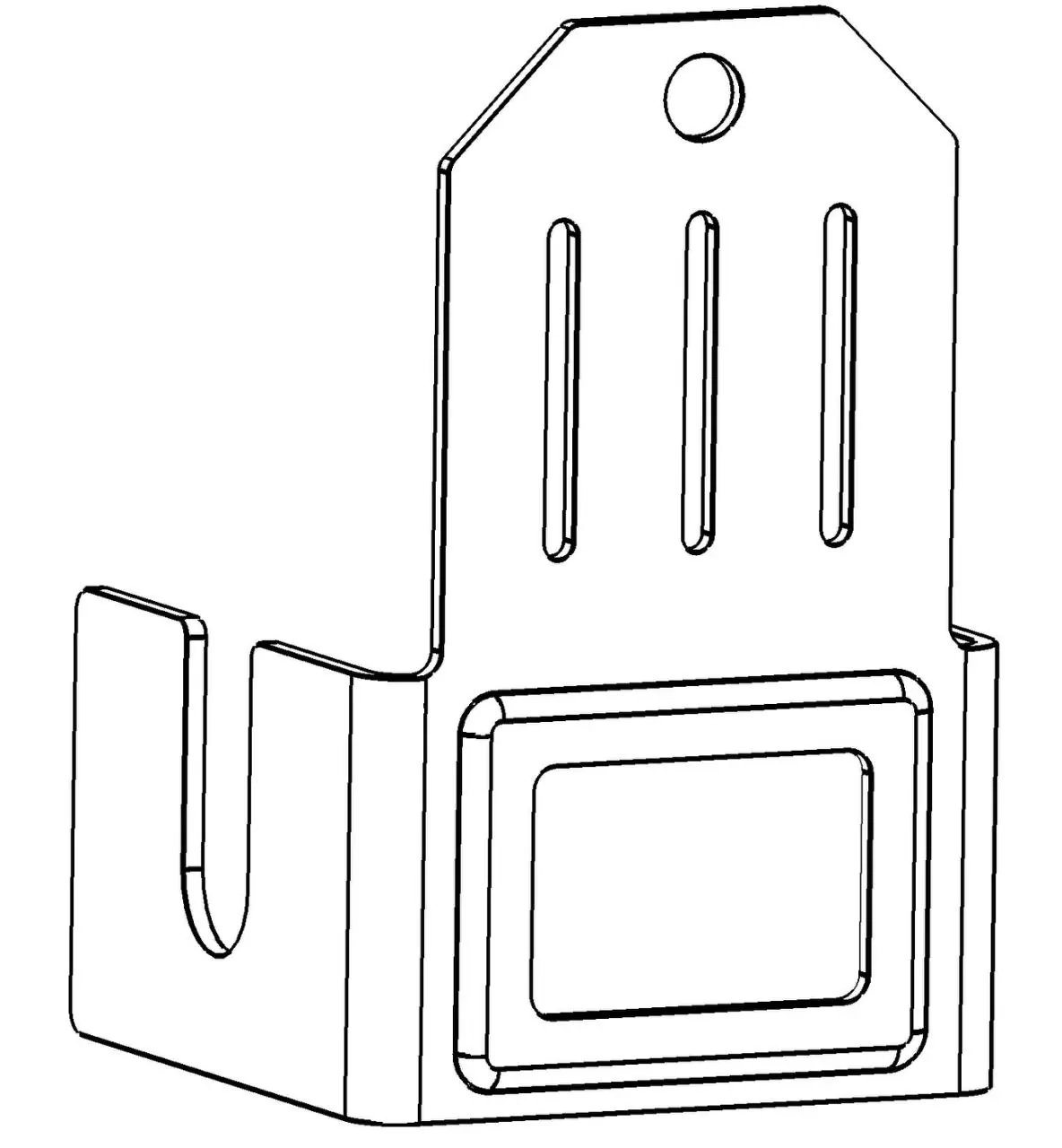

Übersicht der im Kit enthaltenen Teile
Übersicht der im Kit enthaltenen Teile
  • Luftpumpe
  • Netzteil
  • Luftschlauch
  • M3-Selbstschneideschrauben und Feststellschrauben
  • Werkzeuge (Innensechskant-Schraubendreher, PH1-Kreuzschlitzschraubendreher)
  • Verschiedene Luftführungshauben (NO. 1, NO. 2) und Windabweiser (NO. 1-1, NO. 1-2, NO. 1-3, NO. 2-1)
  • Silikon-Fußpolster

Installation der Luftführungshaube

Die Installation variiert je nach Modellgruppe. Grundsätzlich sind folgende Schritte erforderlich:

Zusätzliches Montagefoto von Seite 2
Zusätzliches Montagefoto von Seite 2

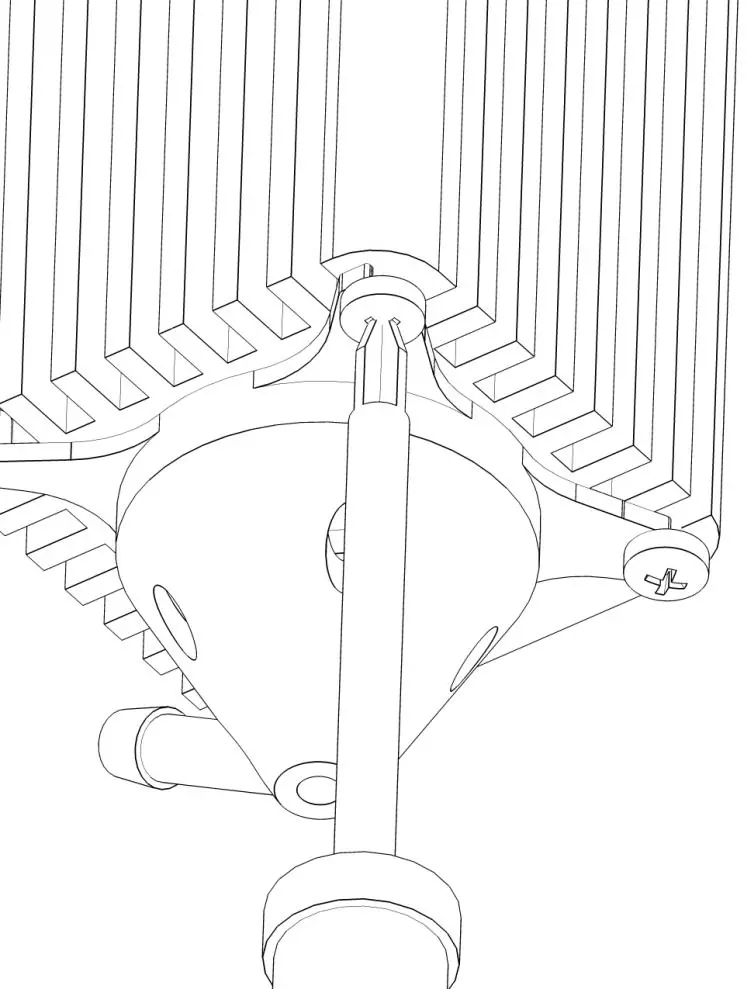

Installationsschritte für die Luftführungshaube
Installationsschritte für die Luftführungshaube

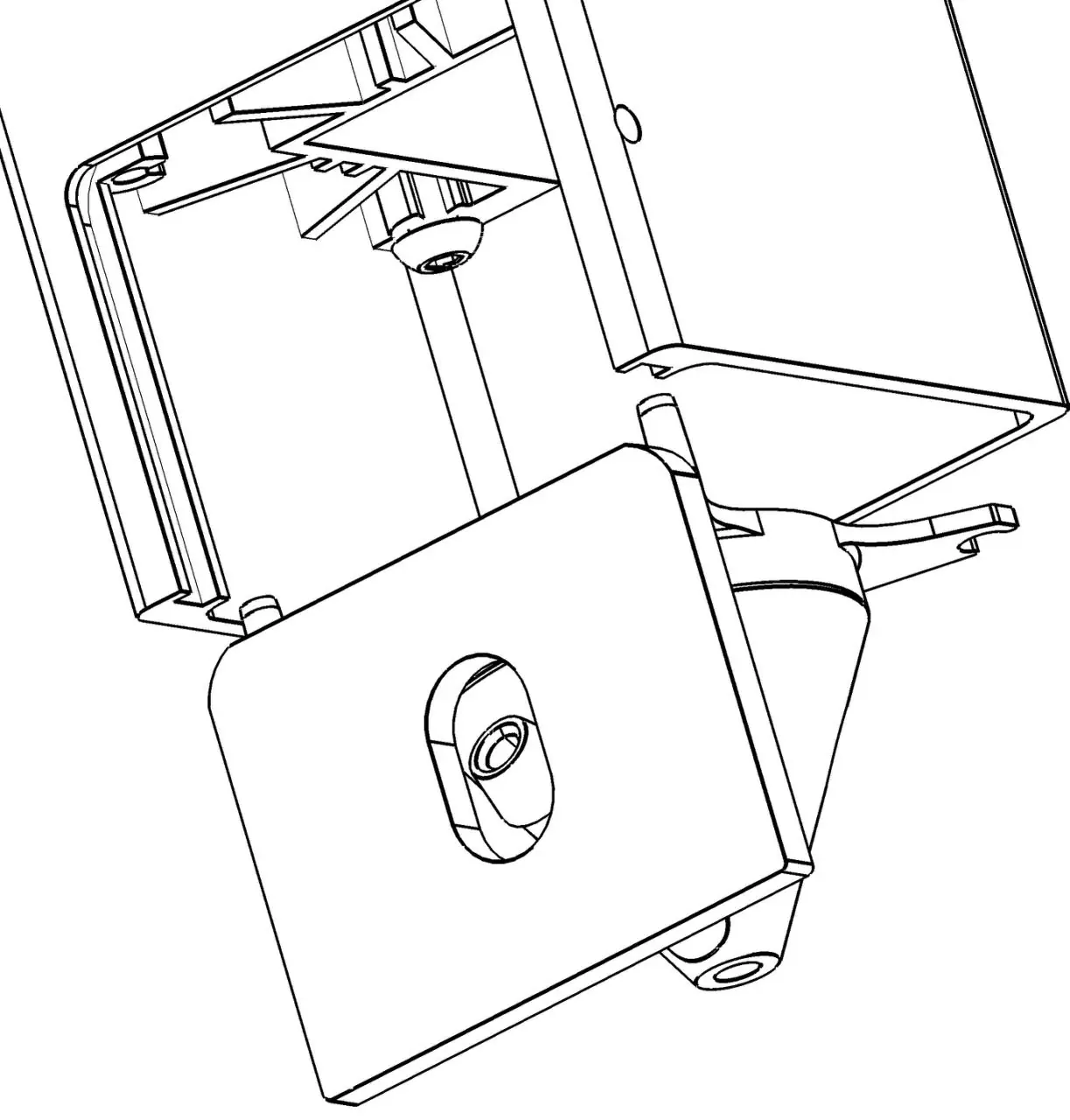

Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4
  1. Entfernen Sie die aktuellen Acrylabschirmungen oder das Filterglas.
  2. Lösen Sie die Feststellschraube und entfernen Sie die vorhandene Luftführungshaube.
  3. Wählen Sie die passende Kombination aus Luftführungshaube und Windabweiser für Ihr Modell.
  4. Montieren Sie die neue Luftführungshaube und befestigen Sie diese mit den mitgelieferten Schrauben.
  5. Stellen Sie sicher, dass die Unterseite des Glases und der Laser nach der Montage bündig sind.

Geräteinstallation und -nutzung

Nach der Montage der Luftführungshaube am Laserkopf:

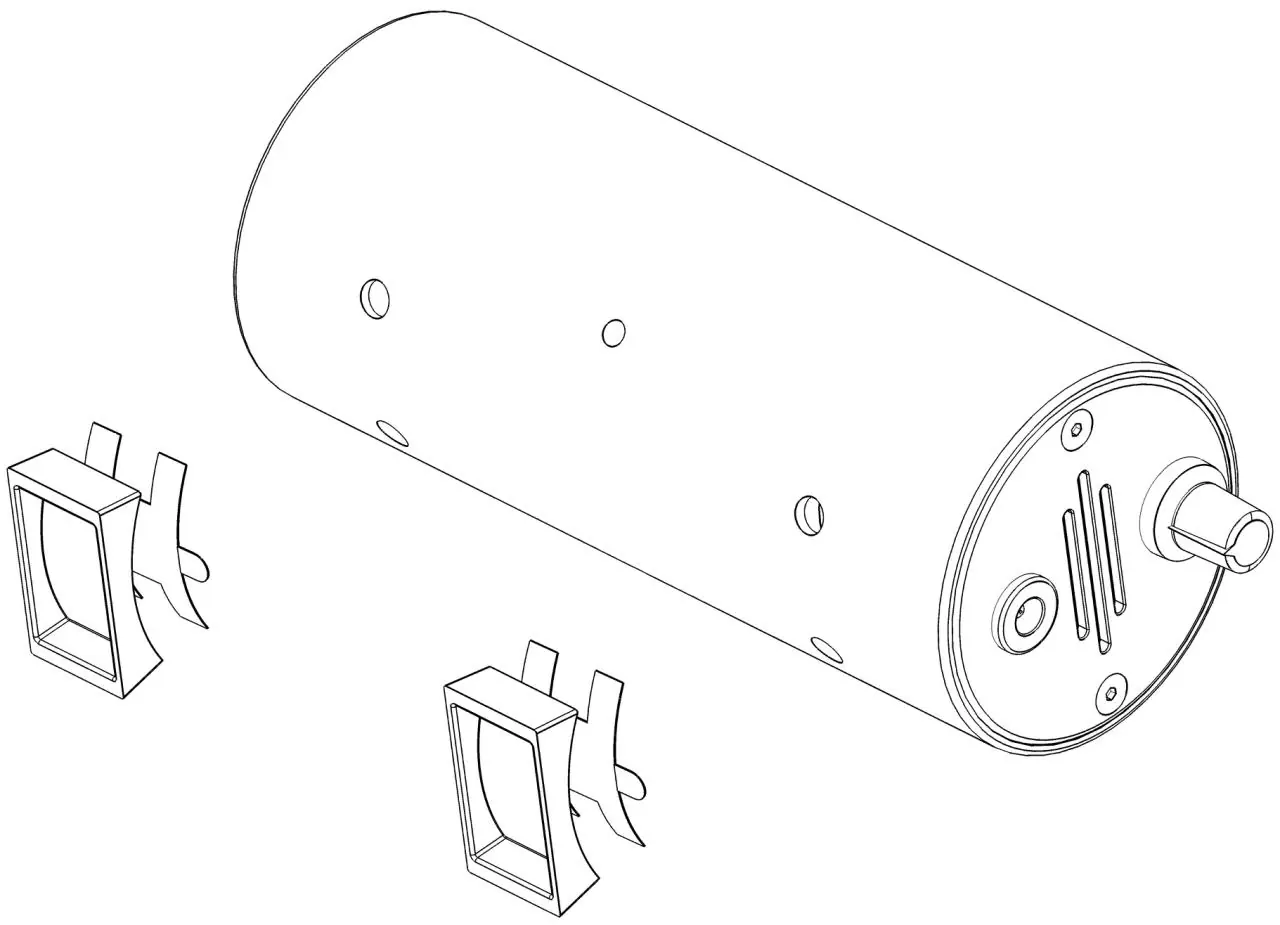

Installation der Pumpe und Schlauchverbindung
Installation der Pumpe und Schlauchverbindung
  • Kleben Sie die Silikon-Fußpolster auf den Pumpenkörper, um Vibrationen zu reduzieren.
  • Verbinden Sie den Luftschlauch mit dem Anschluss der Luftpumpe.
  • Führen Sie den Schlauch zum Laserkopf und befestigen Sie ihn mit Kabelbindern an der Maschine. Achten Sie darauf, den Schlauch nicht zu fest zu ziehen, um den Luftstrom nicht zu blockieren.
  • Verwenden Sie den Drehknopf an der Pumpe, um die Luftstromstärke anzupassen.

Vorsichtsmaßnahmen

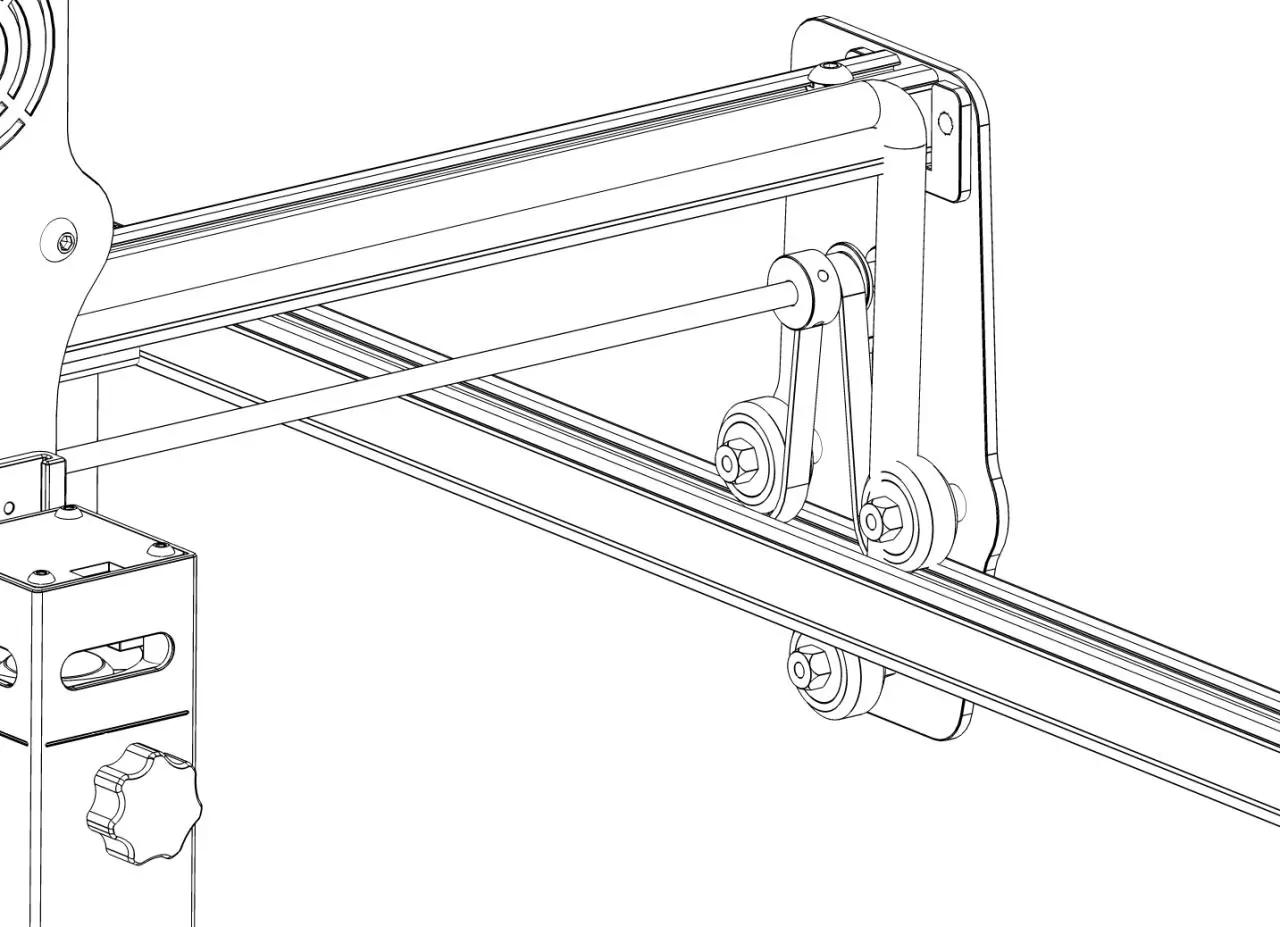

Vorsichtsmaßnahmen bei der Schlauchführung
Vorsichtsmaßnahmen bei der Schlauchführung
  • Schlauchführung: Achten Sie darauf, dass der Schlauch nicht von den Rädern der Maschine eingeklemmt wird.
  • Knickschutz: Vermeiden Sie zu starke Biegungen des Schlauchs, da dies den Luftstrom blockieren kann.
  • Wartung: Reinigen Sie nach der Verwendung regelmäßig den Luftauslass der Luftführungshaube, um Anhaftungen zu entfernen und die langfristige Funktionalität zu gewährleisten.

Kundendienst

Für technische Unterstützung oder Garantieanfragen besuchen Sie bitte die offizielle Website unter www.atomstack.net oder senden Sie eine E-Mail an [email protected].

Praktische Hilfe

Typische Probleme

Luftstrom blockiert

Überprüfen Sie den Schlauch auf zu starke Knicke oder ob er von den Rädern der Maschine eingeklemmt wird.

Ansammlung von Rückständen am Luftauslass

Reinigen Sie den Luftauslass regelmäßig nach der Benutzung, um Verstopfungen zu vermeiden.

Vor der Verwendung

  • Identifizieren Sie Ihr spezifisches Lasermodell.
  • Überprüfen Sie, ob alle benötigten Teile aus der Liste vorhanden sind.
  • Stellen Sie sicher, dass der Arbeitsbereich sauber ist.
  • Prüfen Sie, ob der Schlauch frei von Knicken ist.

Technische Daten in der Praxis

Drehknopf (Speed-adjusting knob)
Reguliert die Intensität des Luftstroms der Pumpe.
DC-Leistungsschnittstelle
Anschluss für das mitgelieferte Netzteil der Luftpumpe.

Abbildungen und Diagramme

  • Die Anleitung enthält spezifische Diagramme für die Montage an verschiedenen Modellgruppen (z.B. A5 10W/20W/30W/Pro vs. M50-Modelle).
  • Abbildungen zeigen die korrekte Ausrichtung der Luftführungshaube und die Befestigung des Schlauchs.

Modellkompatibilität

  • Das Kit ist für eine Vielzahl von Atomstack-Modellen geeignet.
  • Besondere Kombinationen von Windabweisern sind für die Modelle AtomStack A5 Pro+ und AtomStack P7 M40 erforderlich.
