Bedienungsanleitung für Genmitsu 10W Laser-Modul

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Benutzerhandbuch für das Genmitsu 10W Laser-Modul. Es enthält Anweisungen zur sicheren Installation, Fokussierung und Konfiguration des Lasers für verschiedene CNC-Maschinen. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Sicherheitshinweise

• Das Gerät darf nur von Personen ab 13 Jahren bedient werden.
• Tragen Sie immer eine geeignete Laserschutzbrille, um Augenschäden durch direkte oder reflektierte Laserstrahlen zu vermeiden.
• Lassen Sie den Laser während des Betriebs niemals unbeaufsichtigt.
• Sorgen Sie für eine ausreichende Belüftung und Rauchabzug, da beim Schneiden giftige Dämpfe entstehen können.
• Verwenden Sie einen Feuerlöscher in der Nähe des Arbeitsbereichs.
• Trennen Sie die Stromversorgung, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen.
• Fokussieren Sie den Laser nur bei niedrigster Leistungsstufe.

Lieferumfang

Das Paket enthält:

• 1x Laser-Modul mit Luftdüse
• 1x Fokussier-Werkzeug (16x40mm)
• Verbindungskabel (verschiedene Typen für unterschiedliche Maschinen)
• Schutzbrille (grün, FDA-zertifiziert)
• Inbusschlüssel (2.0mm)
• Schrauben für die Montage

Technische Daten

• Laserleistung: 10W
• Wellenlänge: 455 ± 5nm
• Fokussierabstand: 40mm
• Eingangsspannung: 12V / 3A (empfohlen 12V 5A Netzteil)
• Anschluss: XH2.54-3Pin
• Luftschlauch-Empfehlung: 4mm Innendurchmesser, 7mm Außendurchmesser

Installation des Lasermoduls

Die Installation variiert je nach CNC-Maschine:

Installation an Jinsoku LC-60A/LE-1620

1. Bereiten Sie den Luftschlauch vor und verbinden Sie ihn mit der Luftdüse und der Luftpumpe.
2. Wählen Sie die passende Adapterplatte und befestigen Sie das Lasermodul mit vier M3x6mm Schrauben.
3. Installieren Sie die Platte an der Maschine mit vier M3 Schrauben.

Installation an Genmitsu PROVer XL 4030

1. Verwenden Sie die mitgelieferte Adapterplatte für die PROVer XL 4030.
2. Befestigen Sie das Modul mit M3x6mm Schrauben an der Platte.
3. Montieren Sie die Platte mit M5x10mm Schrauben an der Maschine.

Laserfokussierung

1. Lösen Sie die Schrauben am Laserschutzschild und klappen Sie diesen hoch.
2. Platzieren Sie das Fokussier-Werkzeug auf dem Werkstück unter dem Laser.
3. Senken Sie den Laser ab, bis er auf dem Werkzeug aufliegt (Abstand 40mm).
4. Arretieren Sie den Laser in dieser Position.
5. Entfernen Sie das Werkzeug und klappen Sie den Schutzschild wieder herunter.

Einrichtung von LaserGRBL

LaserGRBL ist ein kostenloses Programm zur Steuerung des Lasers:

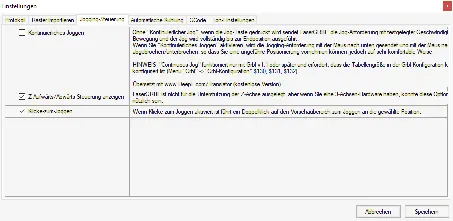

• Z-Achsen-Steuerung: Aktivieren Sie in den Einstellungen unter 'Jog Control' die Option 'Click'n Jog'.
• Benutzerdefinierte Schaltflächen: Importieren Sie die Datei 'CustomButtons.gz' über das Kontextmenü im Tastenbereich, um Funktionen wie 'Laser bei niedriger Leistung einschalten' hinzuzufügen.
• Laserleistung: Die Leistung wird über den S-Wert gesteuert (normalerweise 10% des $30-Wertes).
