Bedienungsanleitung für Genmitsu 5.5W Laser-Modul-Kit

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation und Verwendung des Genmitsu 5.5W Laser-Modul-Kits. Es ist speziell für die CNC-Fräsmaschinen Genmitsu PROVerXL 4030 und 3018-PRO konzipiert, kann jedoch auch mit anderen CNC-Maschinen verwendet werden. Für technischen Support besuchen Sie die SainSmart-Dokumentationsseite oder die Facebook-Gruppe.

Sicherheitshinweise

• Mindestalter: Sie müssen mindestens 13 Jahre alt sein, um den Lasergravierer zu bedienen.
• Augenschutz: Tragen Sie immer eine geeignete Laserschutzbrille. Direkte oder gestreute Strahlung kann schwere Augenschäden verursachen.
• Brandschutz: Halten Sie einen Feuerlöscher bereit. Der Schneidbereich muss aus Metall oder nicht brennbarem Material bestehen.
• Belüftung: Sorgen Sie für eine ausreichende Absaugung von Dämpfen und Rauch ins Freie.
• Betrieb: Lassen Sie den Laser niemals unbeaufsichtigt. Trennen Sie die Stromversorgung bei Wartungsarbeiten.

Lieferumfang

Das Kit enthält:

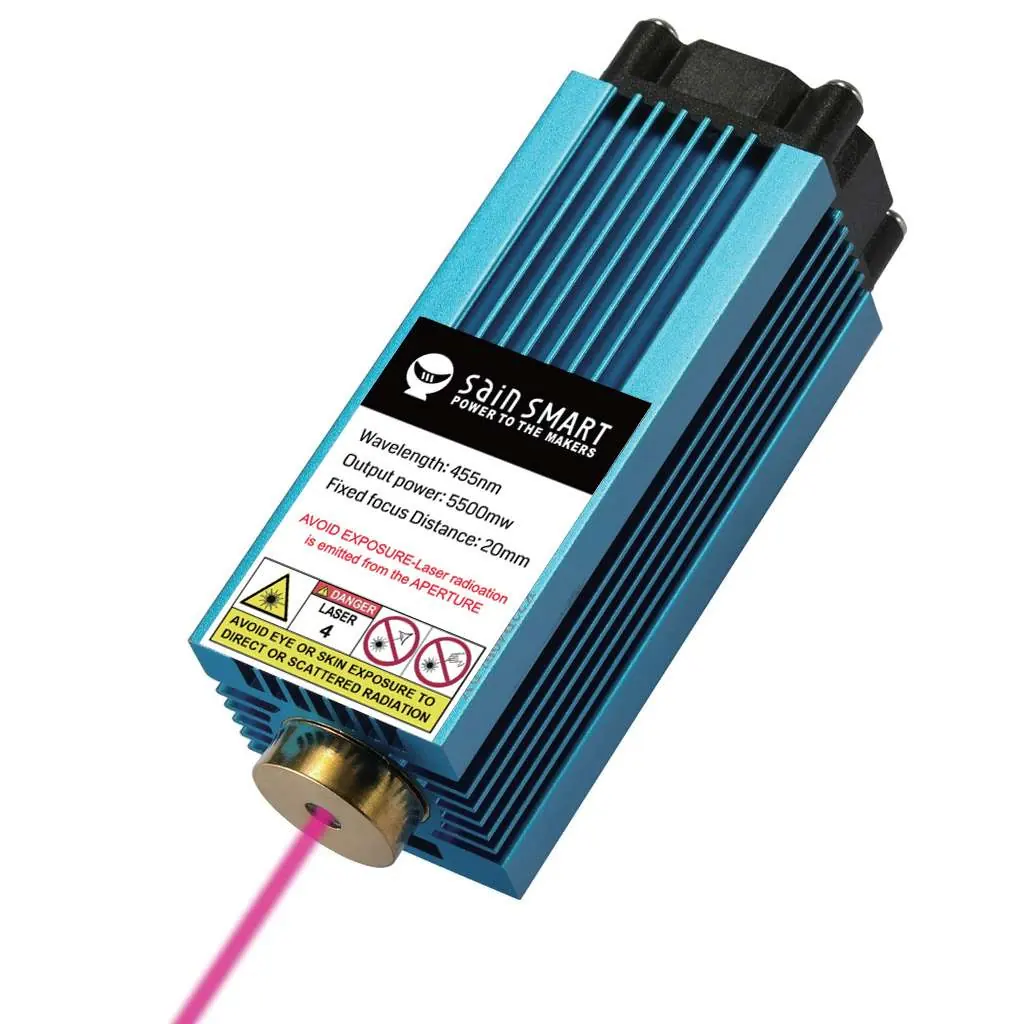

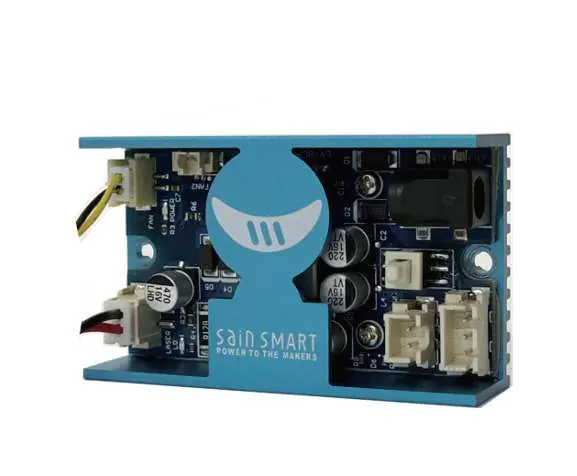

• Laserkopf und Laser-Steuerbaugruppe
• Schutzbrille (grün)
• Anschlusskabel für PROVerXL 4030 (150 cm) und 3018-PRO (10 cm)
• Abstandshalter für Lasereinstellung (20 mm)
• T-Nutensteine (M3 x 10 mm)
• Schrauben (M3 x 6 mm, M3 x 8 mm)

Montage an PROVerXL 4030

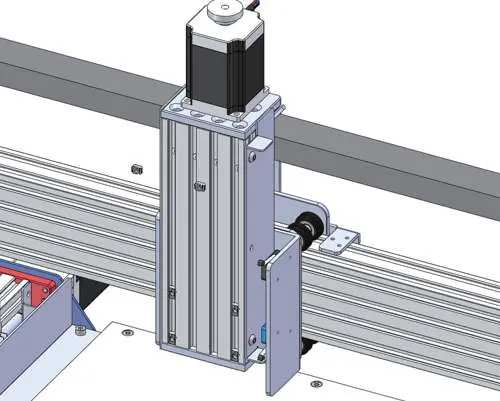

1. Trennen Sie den Spindelmotor von der Hauptplatine und entfernen Sie ihn aus der Halterung.
2. Schieben Sie zwei zusätzliche M3 x 10 mm T-Nutensteine in das Profil.
3. Richten Sie das Laser-Steuermodul aus und befestigen Sie es mit M3 x 6 mm Schrauben am Profil.
4. Befestigen Sie den Laserkopf mit vier M3 x 8 mm Schrauben an der Halterung.
5. Richten Sie die Halterung mit den M5 T-Nutensteinen aus und fixieren Sie diese mit M5 x 10 mm Schrauben.

Anschluss

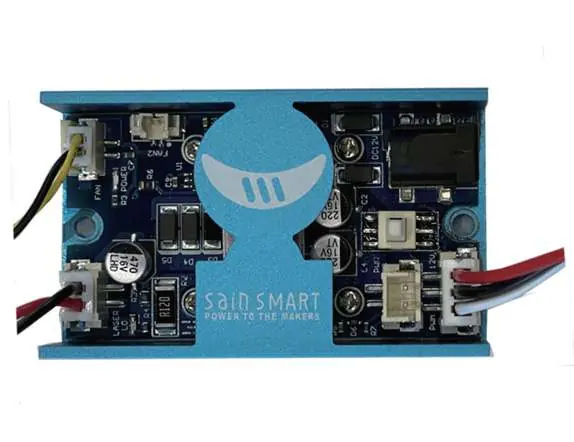

Verbinden Sie das Laser-Steuermodul mit der CNC-Maschine. Bei der PROVerXL 4030 wird das 3-polige Kabel an die mittlere Buchse der Hauptplatine (markiert mit PWM) angeschlossen. Stellen Sie sicher, dass die Kabel frei beweglich sind, damit der Laser den gesamten Verfahrweg nutzen kann.

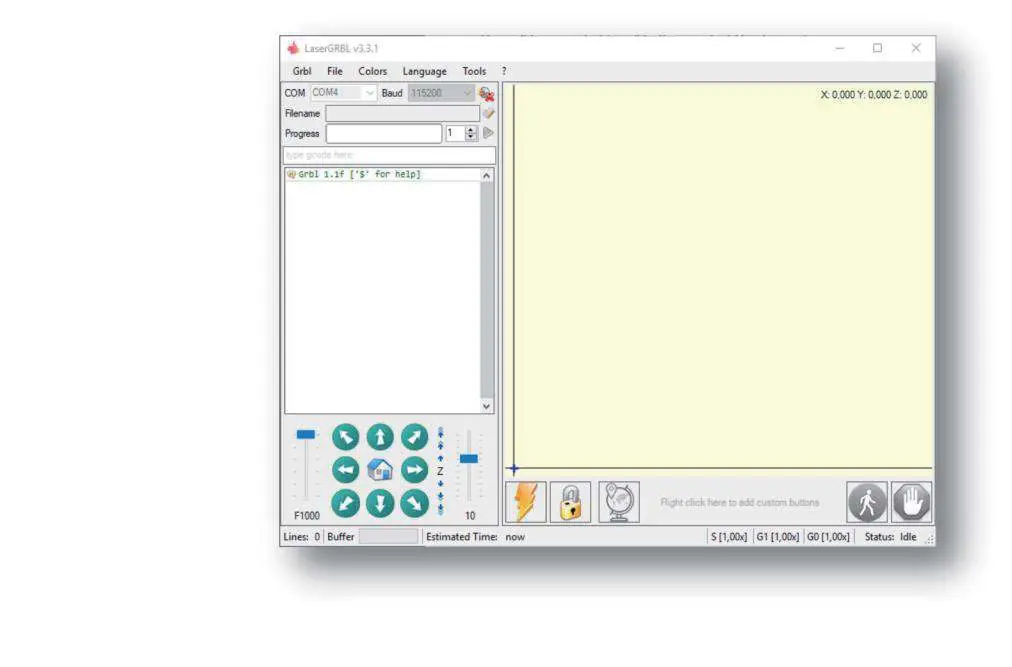

Software-Einrichtung mit LaserGRBL

LaserGRBL ist ein kostenloses Programm zur Steuerung. Nach der Installation:

• Aktivieren Sie unter Grbl -> Einstellungen -> Jogging-Steuerung die Option Z-Aufwärts/Abwärts-Steuerung anzeigen.
• Importieren Sie die benutzerdefinierten Schaltflächen (CustomButtons.gz) von der SainSmart-Wiki-Seite.
• Stellen Sie sicher, dass der Lasermodus aktiviert ist (Befehl $32=1).

Fokussierung des Lasers

Der Laser hat einen festen Fokuspunkt von 20 mm.

1. Platzieren Sie den 20 mm Abstandshalter auf dem Werkstück neben dem Laser.
2. Bewegen Sie den Laser mit der Z-Achsen-Steuerung nach unten, bis der Abstandshalter gerade unter den Kühlkörper passt.
3. Setzen Sie den Nullpunkt (Z-Achse) an dieser Position.
