Bedienungsanleitung für Genmitsu FLRR Upgraded Laser Rotationswalze
Schnellstartanleitung und vollständiger Leitfaden für die Genmitsu FLRR Laser-Rotationswalze. Erfahren Sie, wie Sie den Walzenabstand einstellen, das Gerät anschließen und zylindrische Objekte gravieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Genmitsu FLRR Laser-Rotationswalze ist für das Gravieren von zylindrischen Objekten konzipiert und mit den meisten Lasergravierern und -schneidern kompatibel. Beachten Sie folgende technische Spezifikationen:
- Zylinderdurchmesser: 5 mm bis 160 mm
- Zylinderlänge: 10 mm bis 195 mm
- Maximales Lastgewicht: 10 kg
- Motor: NEMA 42 Schrittmotor
- Einstellbarer Bereich: 19 mm bis 76 mm (in 16 Stufen, jeweils 9,5 mm)
Einstellen des Walzenabstands
Wenn der Abstand zwischen den Walzen nicht ausreicht, um das Material zu stützen, führen Sie folgende Schritte aus:
- Lösen: Greifen Sie die Walze und lösen Sie die M4-Rändelschrauben gegen den Uhrzeigersinn, bis der Abstand zwischen Schraube und linker Halteplatte 12 mm beträgt.

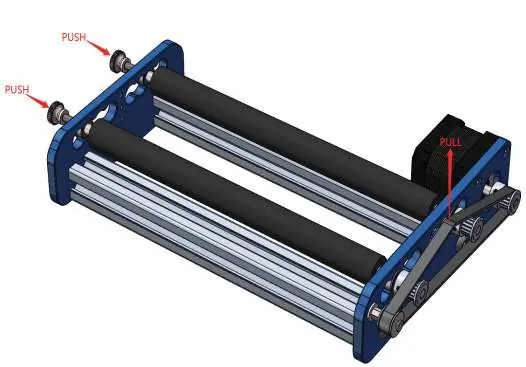

- Anpassen: Ziehen Sie den rechten Zahnriemen nach oben, um ihn aus der Nut zu entfernen. Schieben Sie die Walzen nach rechts, sodass die Lager aus den Begrenzungslöchern der rechten Halteplatte austreten.
- Positionieren: Ziehen Sie die Lager aus der linken Halteplatte. Stellen Sie den gewünschten Abstand zwischen den Walzen ein.
- Wiedereinbau: Setzen Sie die Lager wieder in die Begrenzungslöcher ein. Schieben Sie die Walzenenden zurück, bis sie fest sitzen.
- Fixieren: Ziehen Sie die M4-Rändelschrauben fest und legen Sie den Zahnriemen wieder in die Nut des Synchronrads.
Anleitung zum Gravieren von Zylindern

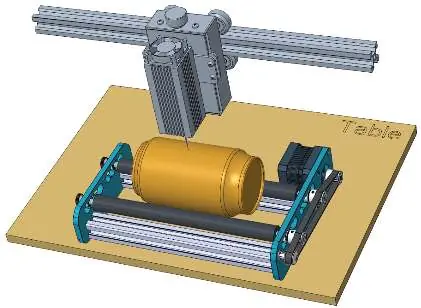

- Platzieren Sie die Rotationswalze unter dem Laserkopf auf einer ebenen Fläche.
- Richten Sie die Walze so aus, dass der höchste Punkt des Materials direkt unter dem Laserstrahl liegt und die Drehachse parallel zur Bewegungsrichtung des Laserkopfs verläuft.
- Stellen Sie den Fokusabstand des Lasers auf den höchsten Punkt des Materials ein.
Gravieren von Weingläsern
Für konische Objekte wie Weingläser verwenden Sie die mitgelieferte Y-förmige Halterung:
- Montieren Sie die Y-förmige Halterung mit den M3-Rändelschrauben und Nylon-Unterlegscheiben an der linken Halteplatte.
- Platzieren Sie das Ende mit dem größeren Durchmesser zwischen den Walzen und das Ende mit dem kleineren Durchmesser zwischen den runden Rollen.
- Stellen Sie sicher, dass die Drehachsen parallel zur Bewegungsrichtung des Laserkopfs verlaufen.
Verkabelung
Wählen Sie das passende Verlängerungskabel (regulär oder gekreuzt) basierend auf der Kabelreihenfolge Ihres Controllers:
- X-Achsen-Bewegung: Trennen Sie alle Y-Achsen-Motorkabel und verbinden Sie die Rotationswalze mit dem Y-Achsen-Anschluss.
- Y-Achsen-Bewegung: Trennen Sie alle X-Achsen-Motorkabel und verbinden Sie die Rotationswalze mit dem X-Achsen-Anschluss.
- Testen Sie nach dem Anschluss die korrekte Funktion des Motors.
Praktische Hilfe
Typische Probleme
Walzen bewegen sich nicht synchron
Überprüfen Sie, ob der Zahnriemen korrekt in der Nut des Synchronrads sitzt und ob die Lager korrekt in den Begrenzungslöchern sitzen.
Material rutscht während der Gravur
Stellen Sie sicher, dass der Walzenabstand korrekt eingestellt ist und das Material fest aufliegt.
Motor dreht sich nicht oder falsch
Überprüfen Sie die Verkabelung. Möglicherweise benötigen Sie das gekreuzte Verlängerungskabel anstelle des regulären, abhängig von Ihrem Controller.
Vor der Verwendung
- Prüfen Sie, ob der Zahnriemen fest in der Nut sitzt.
- Stellen Sie sicher, dass die Drehachse parallel zur Bewegungsrichtung des Laserkopfs ist.
- Stellen Sie den Fokusabstand des Lasers auf den höchsten Punkt des Objekts ein.
- Stellen Sie sicher, dass das Material nicht reflektierend ist, um den Laser nicht zu beschädigen.
Technische Daten in der Praxis
- Zylinderdurchmesser
- Unterstützter Durchmesserbereich des zu gravierenden Objekts (5-160 mm).
- Maximales Lastgewicht
- Das maximale Gewicht des Objekts, das die Walze tragen kann (10 kg).
- Einstellbereich
- Der Bereich, in dem der Abstand zwischen den Walzen angepasst werden kann (19-76 mm).
Abbildungen und Diagramme
- Einstellen des Walzenabstands: Lösen der M4-Schrauben und Verschieben der Walzenlager.
- Verkabelung: Anschluss des Schrittmotors an den Controller mittels Verlängerungskabel.
Modellkompatibilität
- Kompatibel mit den meisten Lasergravierern und -schneidern auf dem Markt.
- Erfordert NEMA 42 Schrittmotor-Anschluss.
