Installationsanleitung für Corsair Carbide Series 200R Mid-Tower-Gehäuse
Erfahren Sie, wie Sie Ihr Corsair Carbide Series 200R Gehäuse installieren. Diese Anleitung enthält Schritte zur Montage von Mainboard, Netzteil, Laufwerken und Anschlüssen sowie technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Corsair Carbide Series 200R ist ein Mid-Tower-Gehäuse. Die Installation umfasst das Entfernen der Seitenteile, den Einbau von Mainboard, Netzteil, Erweiterungskarten und Laufwerken sowie den Anschluss der Front-I/O-Kabel. S. 6, 10
Wichtigste Schritte
- Mainboard installieren S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale GPU-Länge (oben) | 430 mm | Platz für Grafikkarten | S. 6 |
| Maximale GPU-Länge (unten) | 320 mm | Platz für Grafikkarten | S. 6 |
| Maximale CPU-Kühler-Höhe | 160 mm | Platz für CPU-Kühler | S. 6 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Installation des Mainboards S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Corsair Carbide Series 200R ist ein Mid-Tower-Gehäuse, das für eine einfache Montage und Erweiterbarkeit konzipiert wurde. Diese Anleitung führt Sie durch die Installation der wichtigsten PC-Komponenten. Bitte beachten Sie, dass für die Installation des Mainboards ein Schraubendreher erforderlich ist, während viele andere Komponenten werkzeugfrei montiert werden können.
Produktbeschreibung
Das Gehäuse bietet Platz für bis zu vier Festplatten (3,5 Zoll) und vier SSDs (2,5 Zoll) sowie optische Laufwerke. Es verfügt über Staubfilter an den vorderen Einlasslüftern und unterstützt bis zu acht Lüfter. Das Frontpanel bietet USB 3.0-Anschlüsse sowie Audio-Ports.
Technische Spezifikationen
- Maximale GPU-Länge (obere Slots): 430 mm
- Maximale GPU-Länge (untere Slots): 320 mm
- Maximale CPU-Kühler-Höhe: 160 mm
- Lüfterunterstützung: Bis zu 8 Lüfter, kompatibel mit 240 mm/280 mm Radiatoren
Montageanleitung

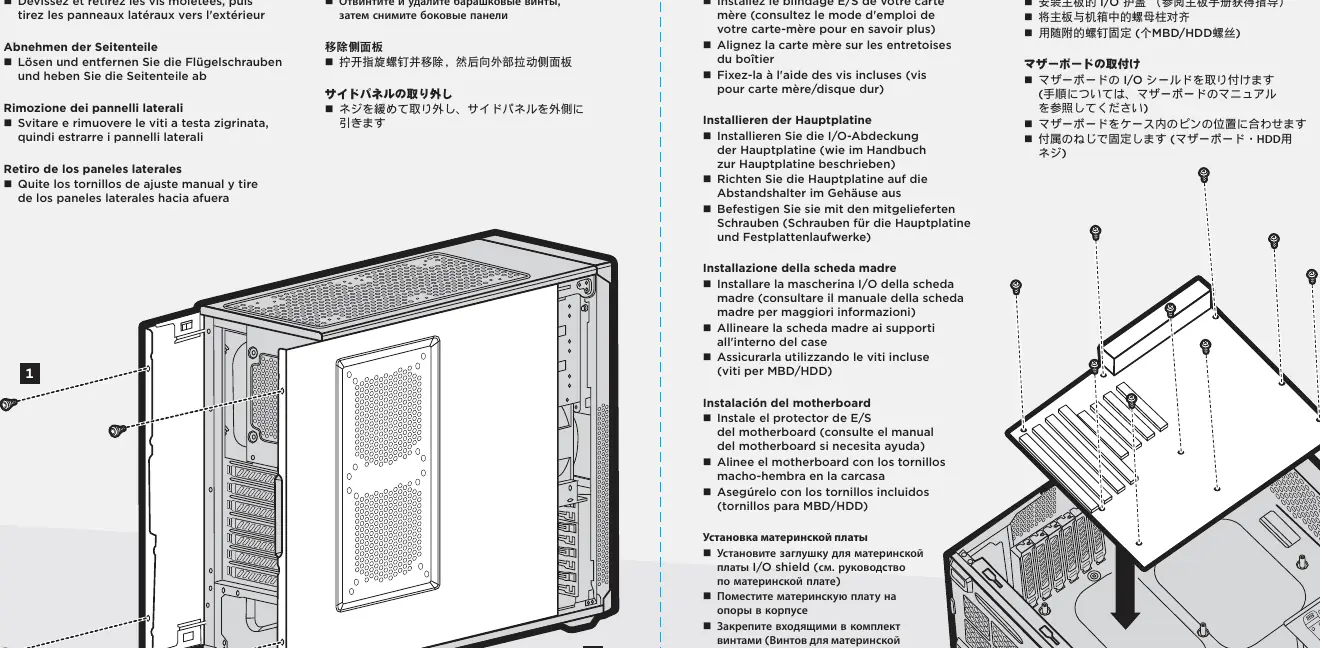

Entfernen der Seitenteile
Lösen Sie die Rändelschrauben an der Rückseite des Gehäuses und ziehen Sie die Seitenteile nach außen ab.
Installation des Mainboards
Installieren Sie zuerst die I/O-Blende Ihres Mainboards. Richten Sie das Mainboard an den Abstandshaltern im Gehäuse aus und befestigen Sie es mit den mitgelieferten Schrauben.

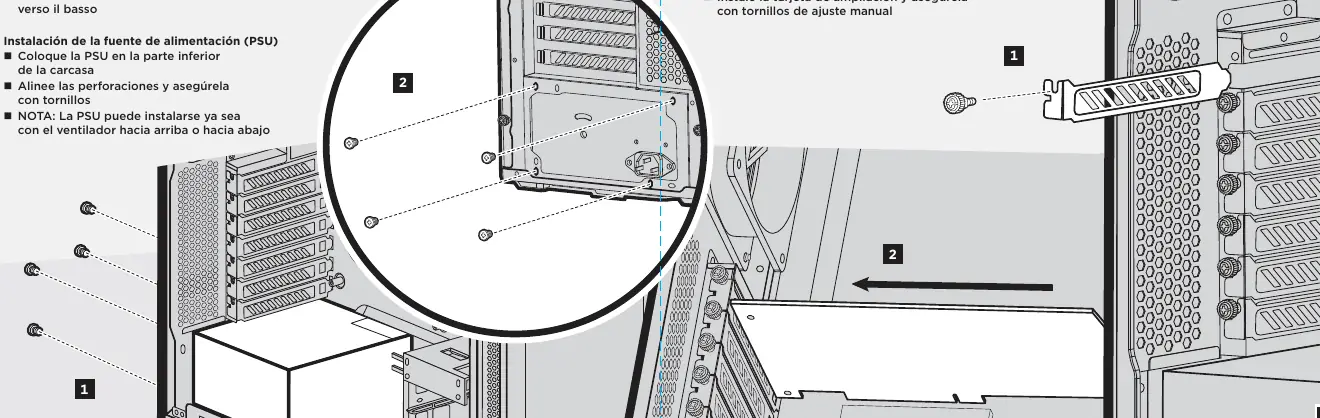

Installation des Netzteils
Platzieren Sie das Netzteil am Boden des Gehäuses. Sie können das Netzteil wahlweise mit dem Lüfter nach oben oder nach unten ausrichten. Richten Sie die Löcher aus und befestigen Sie es mit Schrauben.
Installation von PCI-E/PCI-Karten
Entfernen Sie die Rändelschrauben und die entsprechenden Slot-Abdeckungen an der Rückseite. Setzen Sie die Erweiterungskarte ein und sichern Sie diese mit der Rändelschraube.

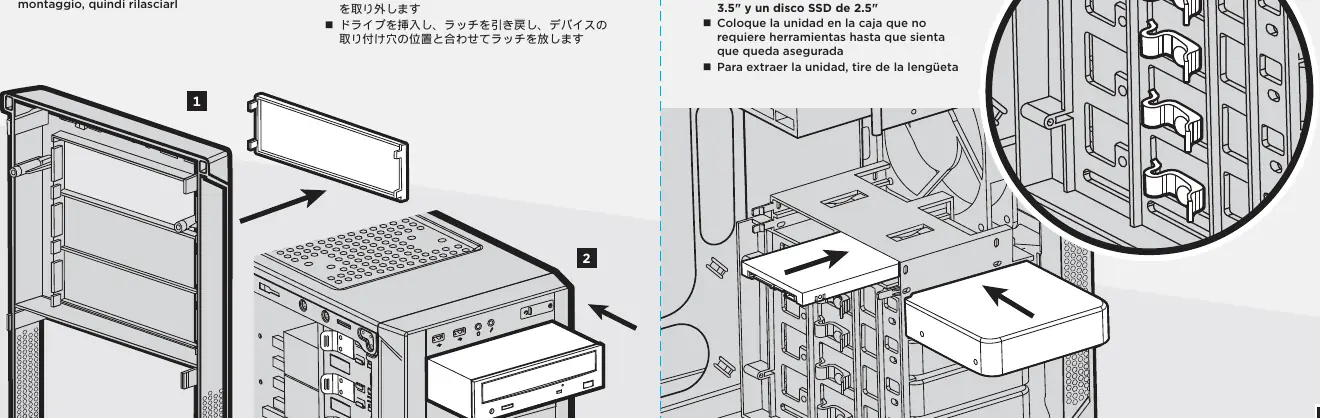

Installation von 5,25-Zoll-Laufwerken
Entfernen Sie die Frontblende für den gewünschten Schacht. Schieben Sie das Laufwerk hinein, bis die werkzeugfreie Arretierung einrastet.
Installation von 3,5-Zoll-HDD und 2,5-Zoll-SSD
Setzen Sie das Laufwerk in den werkzeugfreien Käfig ein, bis es sicher sitzt. Zum Entfernen ziehen Sie an der Entriegelungslasche.

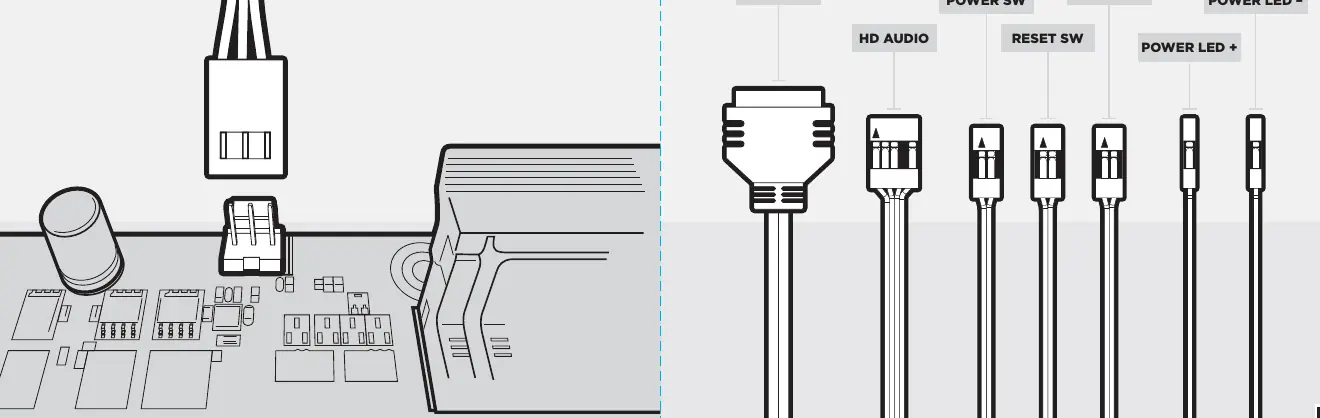

Anschließen der Gehäuselüfter und Front-I/O
Verbinden Sie die Gehäuselüfter mit den entsprechenden Headern auf dem Mainboard. Schließen Sie die Front-I/O-Kabel (USB 3.0, Audio, Power-Schalter, LEDs) gemäß dem Handbuch Ihres Mainboards an die entsprechenden Pins an.
Praktische Hilfe
Vor der Verwendung
- Stellen Sie sicher, dass ein Schraubendreher für die Mainboard-Installation bereitliegt.
- Prüfen Sie die Kompatibilität Ihrer Grafikkarte mit den Längenbeschränkungen (430 mm oben / 320 mm unten).
- Überprüfen Sie die Höhe Ihres CPU-Kühlers (max. 160 mm).
- Stellen Sie sicher, dass alle benötigten Kabel des Netzteils erreichbar sind.
Technische Daten in der Praxis
- Maximale GPU-Länge
- Die maximale Länge der Grafikkarte, die in die oberen (430 mm) oder unteren (320 mm) Slots passt.
- Maximale CPU-Kühler-Höhe
- Die maximale Bauhöhe des CPU-Kühlers, die in das Gehäuse passt (160 mm).
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Anleitung enthält Explosionszeichnungen für die Montage der Laufwerke.
- Diagramme zeigen die korrekte Ausrichtung des Mainboards und der I/O-Blende.
- Abbildungen verdeutlichen die Installation des Netzteils und der PCI-E-Karten.
Modellkompatibilität
- Unterstützt 240 mm und 280 mm Radiatoren.
- Netzteil kann mit Lüfter nach oben oder unten montiert werden.
- Werkzeugfreie Installation für 3,5-Zoll-HDDs, 2,5-Zoll-SSDs und optische Laufwerke.
