Bedienungsanleitung für das Corsair Carbide Series 175R RGB Mid-Tower-Gehäuse
Detaillierte Installationsanleitung für das Corsair Carbide Series 175R RGB Gehäuse. Erfahren Sie, wie Sie Mainboard, Laufwerke, Netzteil und Lüfter korrekt montieren und die Frontanschlüsse anschließen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Corsair Carbide Series 175R RGB ist ein Mid-Tower-Gehäuse. Die Anleitung führt durch die Montage von Mainboard, Laufwerken, Netzteil und Lüftern sowie den Anschluss der Front-I/O-Kabel. S. 3, 4, 5, 6
Wichtigste Schritte
- Installation des Mainboards S. 4
- Installation von HDDs und SSDs S. 5
- Anschluss der Front-I/O-Kabel S. 6
Probleme und Lösungen
Kontaktieren Sie support.corsair.com für eine RMA.
S. 6Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale GPU-Länge | 330mm | Platz für Grafikkarten | S. 3 |
| Maximale CPU-Höhe | 160mm | Platz für CPU-Kühler | S. 3 |
Wo es im PDF steht
- Technische Daten S. 3
- Montageanleitung S. 4, 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für das Corsair Carbide Series 175R RGB Mid-Tower-Gehäuse. Es enthält technische Spezifikationen, eine Liste des Zubehörs, Anweisungen zur Montage der Hardware sowie Antworten auf häufig gestellte Fragen.
Technische Daten
- Abmessungen: 418mm (L) x 210mm (B) x 450mm (H)
- Maximale GPU-Länge: 330mm
- Maximale CPU-Kühler-Höhe: 160mm
- Maximale Netzteil-Länge: 180mm
- Lüfterpositionen: Front (3x 120mm / 2x 140mm), Top (2x 120mm / 2x 140mm), Rear (1x 120mm)
- Radiatorkompatibilität: Front (360mm / 280mm), Top (240mm), Rear (120mm)
Lieferumfang
Das Zubehörkit enthält:

- 20x Kurze Lüfterschrauben
- 18x MBD / HDD-Schrauben
- 12x ODD / SSD-Schrauben
- 1x Mainboard-Abstandshalter
- 8x Unterlegscheiben
- 12x Kabelbinder
Gehäusemerkmale
Das Gehäuse verfügt über ein Seitenteil aus gehärtetem Glas, Staubfilter, einen vorinstallierten 120mm RGB-Lüfter, HDD-Einschübe, ein massives Seitenteil, eine Frontblende und herausnehmbare SSD-Trays.

Montageanleitung



Seitenwände entfernen
Lösen Sie die Rändelschrauben an der Rückseite des Gehäuses, um die Seitenwände abzunehmen.
Mainboard-Installation
Platzieren Sie das Mainboard (ATX, Micro-ATX oder ITX) auf den vorinstallierten Abstandhaltern und befestigen Sie es mit den entsprechenden Schrauben.
Laufwerksinstallation (HDD/SSD)
HDDs können in die HDD-Trays eingesetzt werden. SSDs werden an den dafür vorgesehenen Halterungen montiert.
Netzteil-Installation
Schieben Sie das Netzteil in den unteren Bereich des Gehäuses und verschrauben Sie es von der Rückseite.
Front-I/O-Anschlüsse
Verbinden Sie die Kabel für USB 3.0, HD Audio, Power SW, Reset SW und Power LED mit den entsprechenden Headern auf Ihrem Mainboard.
RGB-Lüfter
Der RGB-Lüfter wird an den 12V-RGB-Header des Mainboards angeschlossen. Achten Sie darauf, dass die Polarität nur bei den LED-Headern wichtig ist.
Häufig gestellte Fragen
Bei beschädigten Teilen oder defekten Lüftern wenden Sie sich bitte an support.corsair.com, um eine RMA (Rücksendegenehmigung) anzufordern.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Besuchen Sie support.corsair.com und fordern Sie eine RMA an, um Ersatzteile zu erhalten.
Die Polarität ist nur bei den LED-Headern wichtig, nicht bei Power- oder Reset-Schaltern.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang anhand der Zubehörliste.
- Stellen Sie sicher, dass Ihr Mainboard-Format (ATX, Micro-ATX, ITX) unterstützt wird.
- Prüfen Sie, ob Ihre Grafikkarte die maximale Länge von 330mm nicht überschreitet.
- Stellen Sie sicher, dass der CPU-Kühler nicht höher als 160mm ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Maximale GPU-Länge
- Der maximale Platz für Grafikkarten beträgt 330mm.
- Radiatorkompatibilität
- Unterstützt Radiatoren bis 360mm in der Front, 240mm oben und 120mm hinten.
Abbildungen und Diagramme

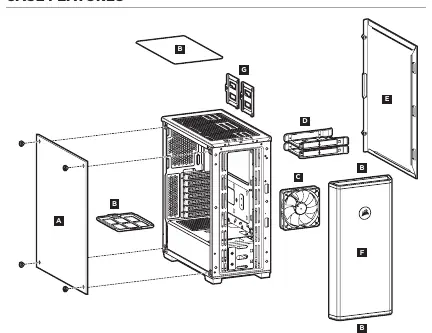

- Explosionszeichnung zeigt die Position der Staubfilter, Lüfter und Laufwerksschächte.
- Anschlussdiagramm für Front-I/O-Kabel (USB, Audio, Power, Reset).
Modellkompatibilität
- Unterstützt Mainboards der Formate ATX, Micro-ATX und ITX.
