Bedienungsanleitung für Thermaltake Divider 200 TG Micro-Gehäuse

Schnellstartanleitung und Installationshandbuch für das Thermaltake Divider 200 TG Micro-Gehäuse. Erfahren Sie alles über Spezifikationen, Kompatibilität und den Einbau von Komponenten.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Thermaltake Divider 200 TG ist ein Micro-Gehäuse für Mini-ITX und Micro-ATX Mainboards. Die Installation umfasst den Einbau von Netzteil, Mainboard, Laufwerken und Erweiterungskarten sowie die Konfiguration der Kühlung. S. 1, 2, 3

Wichtigste Schritte

  • Installation des Netzteils S. 7
  • Installation des Mainboards S. 8

Technische Daten

Parameter Wert Hinweis Seiten
CPU-Kühler Höhe 185 mm Maximale Höhe S. 3, 4
VGA-Länge 310 mm / 340 mm Max. Länge mit/ohne Radiator S. 3, 4
Weitere 1 Antworten anzeigen Weniger anzeigen

Wo es im PDF steht

  • Spezifikationen S. 3
  • Installationsanleitung S. 6, 7, 8, 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (6) Weniger anzeigen

Wichtige Informationen aus der Anleitung

Das Thermaltake Divider 200 TG ist ein Micro-Gehäuse, das für Mini-ITX und Micro-ATX Mainboards ausgelegt ist. Diese Anleitung führt Sie durch den Einbau der Hardware, die Konfiguration der Kühlung und den Anschluss der I/O-Schnittstellen. Beachten Sie vor dem Einbau unbedingt die Kompatibilitätsbeschränkungen für CPU-Kühler, Grafikkarten (VGA) und Netzteile, um eine reibungslose Montage zu gewährleisten.

Technische Spezifikationen

  • Abmessungen: 364,7 x 333,2 x 425,7 mm
  • Mainboard-Kompatibilität: Mini ITX, Micro ATX (bis 244 mm Breite)
  • Laufwerksschächte: 3 x 3,5" oder 3 x 2,5" (kombinierbar bis zu 6 x 2,5")
  • CPU-Kühler Höhe: Max. 185 mm
  • VGA-Länge: Max. 310 mm (mit 27 mm Radiator) oder 340 mm (ohne Radiator)
  • Netzteil-Länge: Max. 180 mm (mit Bodenlüfter) oder 200 mm (ohne Bodenlüfter)

Installationsanleitung

Die Installation erfolgt in logischen Schritten:

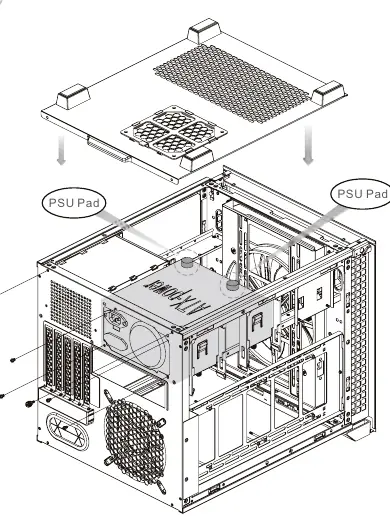

Installation des Netzteils
Installation des Netzteils

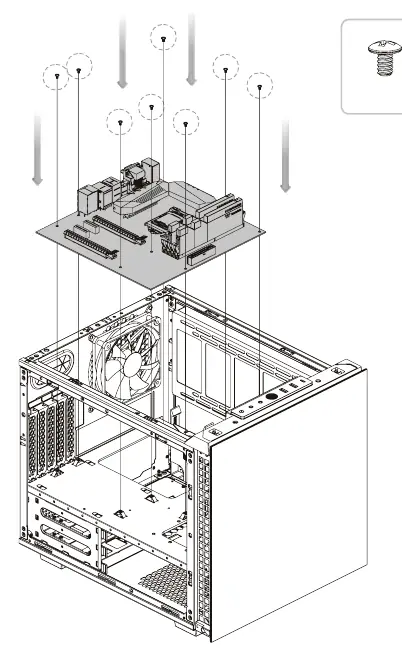

Installation des Mainboards
Installation des Mainboards
3,5" HDD Installation
3,5" HDD Installation

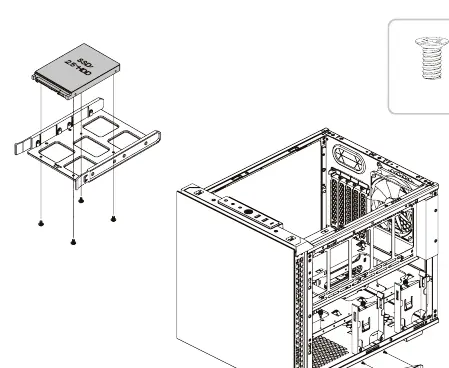

2,5" HDD/SSD Installation
2,5" HDD/SSD Installation

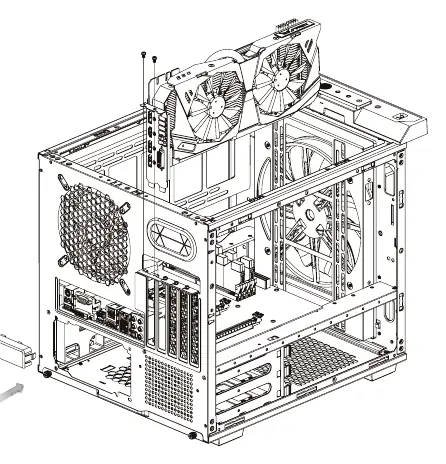

PCI-Karten Installation
PCI-Karten Installation
  1. Komponenten entfernen: Entfernen Sie zunächst die Seitenteile und Filter, um Zugang zum Innenraum zu erhalten.
  2. Netzteil (PSU): Setzen Sie das Netzteil ein und sichern Sie es mit den beiliegenden Schrauben. Verwenden Sie die PSU-Pads.
  3. Mainboard: Installieren Sie das Mainboard auf den Abstandshaltern.
  4. Laufwerke: Montieren Sie 3,5" oder 2,5" Festplatten/SSDs in die entsprechenden Halterungen.
  5. PCI-Karten: Installieren Sie Grafikkarten oder andere Erweiterungskarten in die PCI-Slots.

Kühlung und Radiatoren

Das Gehäuse bietet flexible Optionen für Luft- und Flüssigkeitskühlung:

  • Front: Unterstützt Lüfter bis 200 mm oder Radiatoren bis 280 mm.
  • Rückseite: Unterstützt 120 mm oder 140 mm Lüfter/Radiatoren.
  • Rechte Seite: Unterstützt Lüfter bis 140 mm oder Radiatoren bis 280 mm.
  • Boden: Unterstützt 120 mm Lüfter.

I/O-Anschlüsse

Verbinden Sie die Front-Panel-Anschlüsse mit dem Mainboard:

I/O-Anschlussplan
I/O-Anschlussplan
  • RESET: Reset-Schalter
  • HD Audio: Audio-Anschluss
  • USB 3.0: Interner USB 3.0 Header
  • TYPE-C: USB Type-C Anschluss
  • Power SW / Power LED / HDD LED: Anschlüsse für Gehäuse-Taster und Status-LEDs

Wartung

Die Staubfilter an der Oberseite, Vorderseite, rechten Seite und am Boden können zur Reinigung entfernt werden, um einen optimalen Luftstrom zu gewährleisten.

Praktische Hilfe

Typische Probleme

Netzteil passt nicht

Stellen Sie sicher, dass die Länge des Netzteils 180 mm (mit Bodenlüfter) oder 200 mm (ohne Bodenlüfter) nicht überschreitet.

Grafikkarte zu lang

Die maximale Länge beträgt 340 mm ohne Radiator. Mit einem 27 mm Radiator reduziert sich der Platz auf 310 mm.

CPU-Kühler stößt an das Seitenteil

Die maximale Höhe des CPU-Kühlers ist auf 185 mm begrenzt.

Vor der Verwendung

  • Prüfen Sie, ob Ihr Mainboard Mini ITX oder Micro ATX (max. 244 mm Breite) ist.
  • Messen Sie Ihr Netzteil, um sicherzustellen, dass es in den Schacht passt.
  • Stellen Sie sicher, dass alle benötigten Schrauben (im Zubehör enthalten) vorhanden sind.
  • Planen Sie die Lüfter- oder Radiator-Konfiguration vor dem Einbau der Komponenten.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

CPU-Kühler Höhe
Maximaler Abstand vom Mainboard zum Seitenteil.

Modellkompatibilität

  • Unterstützt Mini ITX und Micro ATX Mainboards.
  • Radiator-Support variiert je nach Montageposition (Front, Rechts, Rückseite).
