Installations- und Bedienungsanleitung für Copeland 1F79 Wärmepumpen-Thermostat

Detaillierte Installations- und Bedienungsanleitung für den Copeland 1F79 Wärmepumpen-Thermostat. Erfahren Sie alles über die Verkabelung, Konfiguration, Fehlerbehebung und den Betrieb dieses nicht programmierbaren Thermostats.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Copeland 1F79 ist ein nicht programmierbarer Wärmepumpen-Thermostat. Er steuert Heiz- und Kühlsysteme von Wärmepumpen und bietet Konfigurationsoptionen für Schaltzyklen, Kompressorschutz und Temperaturanzeige. S. 1, 4

Wichtigste Schritte

  • Installation des Thermostats S. 2
  • Konfigurationsmenü aufrufen S. 5
  • Reset des Thermostats S. 5

Erste Inbetriebnahme

  • Batterien einlegen S. 2

Probleme und Lösungen

Keine Heizung

Systemschalter auf HEAT prüfen, Verkabelung prüfen, Reset durchführen.

S. 6

Wartung und Reset

  • Reset-Vorgang S. 5

Technische Daten

Parameter Wert Hinweis Seiten
Elektrische Nennleistung 20-30 VAC Betriebsspannung S. 1
Maximale Last 1.5 A Gesamtlast aller Anschlüsse S. 1

Wo es im PDF steht

  • Installation S. 2
  • Schaltpläne S. 3
  • Bedienung S. 4
  • Fehlerbehebung S. 5, 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Copeland 1F79 ist ein nicht programmierbarer Wärmepumpen-Thermostat. Diese Anleitung enthält wichtige Sicherheitsvorkehrungen, Installationsschritte, Schaltpläne und Konfigurationsoptionen. Wichtig: Vor der Installation muss die Stromversorgung am Hauptsicherungskasten unterbrochen werden. Das Gerät ist für Wärmepumpensysteme konzipiert und nicht für Standard-Heiz-/Kühlsysteme oder Millivolt-Systeme geeignet.

Installation und Verkabelung

Die Installation erfordert das Entfernen des alten Thermostats und das korrekte Anschließen der Drähte gemäß den beiliegenden Schaltplänen. Schritte zur Installation:

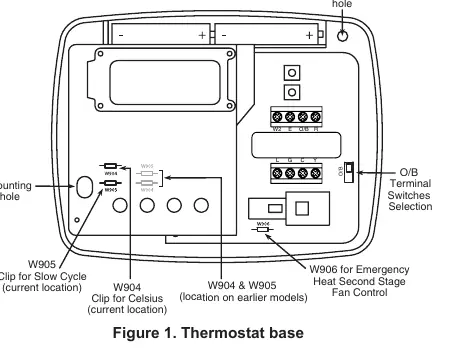

Thermostat-Basis und Anschlüsse
Thermostat-Basis und Anschlüsse

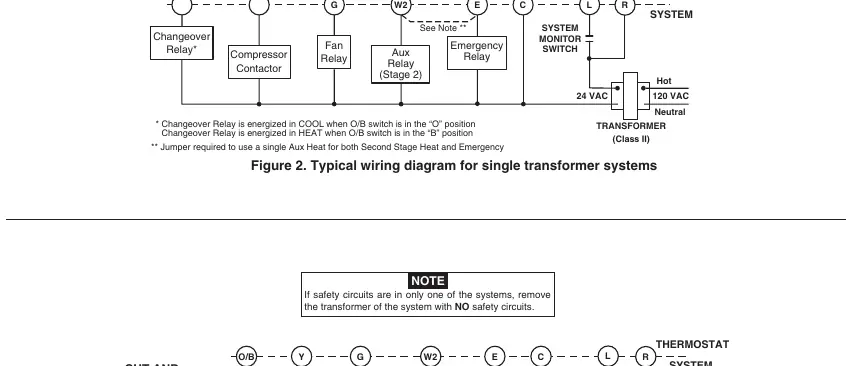

Schaltplan für Ein-Transformator-Systeme
Schaltplan für Ein-Transformator-Systeme
  • Beschriften Sie alle Drähte vor dem Abklemmen vom alten Thermostat.
  • Entfernen Sie das alte Thermostatgehäuse und die Wandplatte.
  • Montieren Sie die neue Basis an der Wand, stellen Sie sicher, dass sie waagerecht ist.
  • Verbinden Sie die Drähte gemäß den Schaltplänen (Abbildungen 2-4).
  • Verwenden Sie feuerfestes Material, um das Loch in der Wand abzudichten.

Konfiguration

Das Gerät verfügt über ein Konfigurationsmenü, das über den Schalter in der OFF-Position aufgerufen wird. Hier können Sie folgende Einstellungen vornehmen:

  • FA (Fast/Slow Cycle): Einstellung der Schaltzyklen.
  • CL (Compressor Lockout): Schutzfunktion gegen zu häufiges Ein-/Ausschalten des Kompressors (5 Minuten Verzögerung).
  • Temperaturanzeige: Anpassung der angezeigten Raumtemperatur um +/- 3 Grad.
  • Hintergrundbeleuchtung: Aktivierung/Deaktivierung der Displaybeleuchtung.

Zusätzlich können Jumper auf der Basis für spezifische Anforderungen (z.B. Celsius-Anzeige, Lüftersteuerung bei Notheizung) angepasst werden.

Bedienung

Der Thermostat bietet verschiedene Betriebsmodi:

Display, Tasten und Schalter
Display, Tasten und Schalter
  • Heizen (HEAT): Steuert die Wärmepumpe. Bei Bedarf kann die Notheizung (EMER) aktiviert werden, um den Kompressor zu umgehen.
  • Kühlen (COOL): Steuert die Kühlfunktion.
  • Lüfter (FAN): Kann auf ON (dauerhaft) oder AUTO (nur bei Bedarf) gestellt werden.

Fehlerbehebung

Bei Problemen wie "Keine Heizung/Kühlung" oder "Display reagiert nicht":

  • Überprüfen Sie die Sicherungen und den Stromanschluss.
  • Stellen Sie sicher, dass die Systemschalter korrekt eingestellt sind.
  • Führen Sie bei Bedarf einen Reset durch (gleichzeitiges Drücken der Tasten beim Umschalten von OFF auf HEAT).
  • Prüfen Sie die Batterien (2x AAA), die als Backup für die Konfiguration dienen.

Praktische Hilfe

Typische Probleme

Keine Heizung/Kühlung/Lüfter

Sicherung prüfen, Stromversorgung sicherstellen, Verkabelung kontrollieren, Systemschalter prüfen.

Display reagiert nicht / Fehlerhafte Anzeige

Reset durchführen (Tasten gedrückt halten beim Umschalten von OFF auf HEAT).

Kompressor schaltet zu schnell ein/aus

Compressor Lockout (CL) im Konfigurationsmenü auf ON stellen.

Vor der Verwendung

  • Stromversorgung am Hauptschalter ausschalten.
  • Drähte vor dem Abklemmen des alten Thermostats beschriften.
  • Kompatibilität prüfen (nur Wärmepumpen, keine Standard-Heizsysteme).
  • Batterien (2x AAA) für Backup-Speicher einlegen.
  • Wandöffnung mit feuerfestem Material abdichten.

Technische Daten in der Praxis

Elektrische Nennleistung
20 bis 30 VAC, 50/60 Hz; max. 1,5 A Gesamtlast.
Temperaturbereich
Einstellbereich 45°F bis 90°F (7°C bis 32°C).
Luftfeuchtigkeit
0 bis 90% relative Luftfeuchtigkeit (nicht kondensierend).

Abbildungen und Diagramme

  • Abbildung 1: Basisplatte mit Anschlüssen und Jumpern.
  • Abbildung 2-4: Schaltpläne für verschiedene Systemkonfigurationen (Einzel- oder Doppeltrafo).

Modellkompatibilität

  • Geeignet für Wärmepumpen mit oder ohne Zusatz-/Notheizung.
  • Nicht geeignet für Standard-Heiz-/Kühlsysteme, Gas-/Ölheizungen oder elektrische Öfen.
