Bedienungsanleitung für Copeland 1F86-0244 Thermostat

Erfahren Sie, wie Sie den Copeland 1F86-0244 Thermostat installieren, konfigurieren und bedienen. Detaillierte Anleitung zu Verkabelung, Einstellungen und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Copeland 1F86-0244 ist ein nicht programmierbarer Thermostat für einstufige Heiz- und Kühlsysteme sowie Wärmepumpen. Die Installation erfordert das Ausschalten des Stroms, die korrekte Verkabelung gemäß Schaltplan und die Konfiguration über das Menü. S. 1, 2

Wichtigste Schritte

  • Konfigurationsmenü aufrufen S. 4
  • Reset durchführen S. 7

Erste Inbetriebnahme

  • Batterien einlegen und Systemschalter einstellen S. 2, 6

Probleme und Lösungen

Display leer / keine Reaktion

Reset durchführen (System auf Cool/Heat, Pfeiltasten gleichzeitig drücken).

S. 7

Wartung und Reset

  • Reset-Vorgang S. 7

Technische Daten

Parameter Wert Hinweis Seiten
Setpoint Range 45° to 90°F (7° to 32°C) Einstellbarer Temperaturbereich S. 1

Wo es im PDF steht

  • Spezifikationen S. 1
  • Installation S. 2
  • Schaltpläne S. 3
  • Konfigurationsmenü S. 4, 5
  • Fehlerbehebung S. 7
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Copeland 1F86-0244 Thermostat Seite 1 Abbildung 1: Thermostat-Basis Seite 2 Abbildung 2: Schaltplan für Ein-Transformator-Systeme Seite 3 Abbildung 5: Display, Tasten und Schalter Seite 4

Wichtige Informationen aus der Anleitung

Der Copeland 1F86-0244 ist ein nicht programmierbarer Thermostat für einstufige Heiz- und Kühlsysteme sowie Wärmepumpen ohne Zusatzheizung. Er ist für den Betrieb mit 24V (Class II) Systemen ausgelegt. Vor der Installation muss der Strom am Hauptschalter abgeschaltet werden. Das Gerät kann mit Batterien oder über das System mit Strom versorgt werden.

Copeland 1F86-0244 Thermostat
Copeland 1F86-0244 Thermostat
Abbildung 5: Display, Tasten und Schalter
Abbildung 5: Display, Tasten und Schalter

Installation

Vorbereitung: Schalten Sie den Strom am Sicherungskasten ab. Entfernen Sie das alte Thermostat, markieren Sie die Kabel und entfernen Sie die alte Wandplatte.

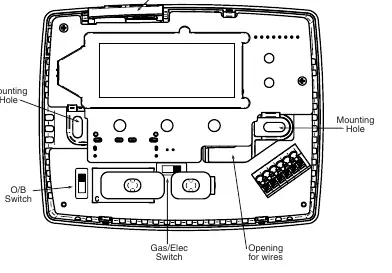

Abbildung 1: Thermostat-Basis
Abbildung 1: Thermostat-Basis

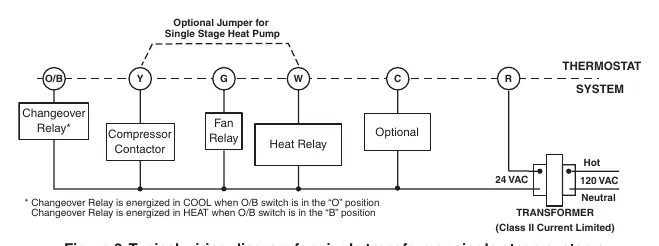

Abbildung 2: Schaltplan für Ein-Transformator-Systeme
Abbildung 2: Schaltplan für Ein-Transformator-Systeme

Montage:

  • Entfernen Sie die Verpackung und ziehen Sie die Abdeckung vorsichtig von der Basis ab.
  • Verwenden Sie die Basis als Schablone, um die Montagelöcher an der Wand zu markieren.
  • Führen Sie die Kabel durch die Öffnung in der Basis.
  • Befestigen Sie die Basis an der Wand und richten Sie sie mit einer Wasserwaage aus.
  • Verbinden Sie die Kabel gemäß den Schaltplänen (siehe Abbildungen 2-4).
  • Drücken Sie überschüssige Kabel in die Wand und dichten Sie das Loch mit feuerfestem Material ab.

Schaltereinstellungen:

  • O/B-Schalter: Werkseitig auf "O" eingestellt (für die meisten Wärmepumpen). Bei Bedarf auf "B" umstellen.
  • GAS/ELEC-Schalter: Bei Wärmepumpen auf "ELEC", bei einstufigen Systemen auf "GAS" stellen.

Konfigurationsmenü

Um das Konfigurationsmenü aufzurufen, stellen Sie den Systemschalter auf OFF und drücken Sie gleichzeitig die Pfeiltasten nach oben und unten. Sie können durch die Menüpunkte 1 bis 10 navigieren, um Einstellungen wie Systemtyp (SS/HP), Cool Savings, Zyklusrate, Hintergrundbeleuchtung und Filterwechsel-Erinnerung anzupassen.

Bedienung

Der Thermostat verfügt über zwei Schiebeschalter:

  • SYSTEM: COOL, OFF, HEAT.
  • FAN: ON, AUTO.

Die Temperatur kann mit den Pfeiltasten eingestellt werden. Das Display zeigt die aktuelle Temperatur, den Sollwert und Status-Symbole (z.B. Flamme für Heizung, Schneeflocke für Kühlung) an.

Fehlerbehebung

Bei Problemen wie einem leeren Display oder Fehlfunktionen führen Sie einen Reset durch: Stellen Sie den Systemschalter auf Cool oder Heat und drücken Sie gleichzeitig die Pfeiltasten nach oben und unten für ca. 10 Sekunden. Wenn das Problem weiterhin besteht, prüfen Sie die Verkabelung und die Stromversorgung.

Technische Daten

  • Spannungsbereich: mV bis 30 VAC, 50/60 Hz oder DC.
  • Eingang: 20 bis 30 VAC.
  • Temperaturbereich: 45° bis 90°F (7° bis 32°C).
  • Betriebsumgebung: 32° bis +105°F (0° bis +41°C).

Praktische Hilfe

Typische Probleme

Keine Heizung/Kühlung

Sicherung prüfen, Verkabelung kontrollieren, Reset durchführen.

Display leer oder reagiert nicht

Reset durchführen (System auf Cool/Heat, Pfeiltasten gleichzeitig drücken).

Heizung/Kühlung läuft ständig

Verkabelung auf Kurzschlüsse prüfen, Reset versuchen.

Vor der Verwendung

  • Strom am Hauptschalter ausschalten.
  • Altes Thermostat beschriften und entfernen.
  • O/B-Schalter korrekt für Wärmepumpe einstellen (O oder B).
  • GAS/ELEC-Schalter passend zum System einstellen.
  • Batterien einlegen (2x AA).

Technische Daten in der Praxis

Setpoint Range
Einstellbarer Temperaturbereich: 45° bis 90°F (7° bis 32°C).
Electrical Rating
Unterstützt mV bis 30 VAC, 50/60 Hz oder DC.
Terminal Load
Maximal 1.0 A pro Anschluss, 1.5 A gesamt.

Abbildungen und Diagramme

  • Fig 2: Typischer Schaltplan für Ein-Transformator-Systeme.
  • Fig 3: Schaltplan für Zwei-Transformator-Systeme ohne Sicherheitskreise.
  • Fig 4: Schaltplan für Zwei-Transformator-Systeme mit Sicherheitskreisen.

Modellkompatibilität

  • Nur für Class II Systeme.
  • Nicht für Systeme über 30 VAC und 1.5 A.
  • Nicht für 3-Draht-Zonen-Hydronik-Heizsysteme.
