Installationsanleitung für Copeland 1E30N-910 Thermostat
Detaillierte Installationsanleitung und Benutzerhandbuch für den Copeland 1E30N-910 Thermostat. Erfahren Sie, wie Sie das Gerät sicher montieren, verkabeln, den Wärmeantizipator einstellen und häufige Probleme beheben.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Copeland 1E30N-910 ist ein vertikaler Thermostat für Heizsysteme. Die Installation erfordert das Abschalten der Stromversorgung, das Beschriften der Drähte, die Montage der Basis und die Einstellung des Wärmeantizipators. S. 1, 2
Wichtigste Schritte
- Demontage des alten Thermostats S. 1
- Einstellung des Wärmeantizipators S. 1
Erste Inbetriebnahme
- Nach der Montage Strom einschalten und Systemschalter auf 'Heat' stellen. S. 2
Probleme und Lösungen
Sicherung prüfen, Schalter auf ON, Gebläsefach prüfen, Drähte auf festen Sitz prüfen.
S. 2Wartung und Reset
- Thermometer-Kalibrierung durch Drehen der Einstellschraube im Inneren der Abdeckung. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schaltleistung | 24 VAC | Betriebsspannung | S. 2 |
| Temperaturbereich | 10°C bis 32°C | Einstellbarer Temperaturbereich | S. 2 |
Wo es im PDF steht
- Installation und Vorbereitung S. 1
- Betrieb und technische Daten S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebsanweisungen für den Copeland 1E30N-910 Thermostat. Vor der Installation ist die Stromversorgung zwingend zu unterbrechen. Beachten Sie, dass dieses Produkt quecksilberfrei ist, jedoch möglicherweise ein quecksilberhaltiges Altgerät ersetzt, das fachgerecht entsorgt werden muss.
Vorbereitung und Demontage
Stellen Sie sicher, dass Sie über die notwendigen Werkzeuge verfügen: Bohrmaschine, Schlitzschraubendreher, Drahtschneider/Abisolierzange. Vor dem Entfernen des alten Thermostats müssen die Drähte beschriftet werden, um eine korrekte Neuverkabelung zu gewährleisten. Das alte Gerät besteht in der Regel aus drei Teilen: Abdeckung, Basis und Schaltbasis.

Montage und Verkabelung
Die Montage muss gemäß den NEC-Vorschriften erfolgen. Achten Sie darauf, dass keine Drähte an benachbarten Anschlüssen kurzschließen. Verwenden Sie die beiliegende Tabelle zur Anschlussbelegung, um die korrekte Zuordnung der Drähte (z. B. RH, W) sicherzustellen. Überschüssige Drähte sollten vorsichtig in die Wandöffnung zurückgeschoben werden, um Zugluft zu vermeiden.

Einstellung des Wärmeantizipators
Der Wärmeantizipator ist einstellbar, um die Heizzyklusrate an die Anlage anzupassen. Drehen Sie den Kontakt gegen den Uhrzeigersinn, um die Heizzyklen zu verlängern, oder im Uhrzeigersinn, um sie zu verkürzen. Die Anpassungen sollten in kleinen Schritten erfolgen.

Betrieb
Der Thermostat ist einfach zu bedienen. Nach dem Einschalten der Stromversorgung wird der Systemschalter verwendet, um zwischen Heizbetrieb und Aus zu wählen.
Technische Daten
- Schaltleistung: 24 VAC (max. 30 VAC)
- Heizstrom: 0,15 bis 1,2 Ampere
- Antizipator-Einstellbereich: 0,15 bis 1,2 Ampere
- Temperaturbereich: 50°F bis 90°F (10°C bis 32°C)
- Betriebsfeuchtigkeit: 0 – 90 % nicht kondensierend
Fehlerbehebung
Bei Problemen wie "Keine Heizung" prüfen Sie zuerst die Sicherung, den Stromschalter der Heizung und ob die Abdeckung des Gebläsefachs korrekt sitzt. Bei intermittierender Heizung kann eine Sperre der Heizungsanlage vorliegen. Wenn Thermostatanzeige und Raumtemperatur nicht übereinstimmen, kann das Thermometer mit einem Schlitzschraubendreher feinjustiert werden.
Praktische Hilfe
Typische Probleme
Sicherung prüfen, Stromschalter auf ON stellen, Gebläsefach-Abdeckung korrekt schließen.
Prüfen, ob eine Sperre (Lock-Out) der Heizungsanlage vorliegt.
Antizipator-Einstellung gemäß Schritt 5 anpassen.
Thermometer-Zeiger mit einem Schlitzschraubendreher vorsichtig nachjustieren.
Vor der Verwendung
- Stromversorgung zur Heizungsanlage ausschalten.
- Alte Thermostatdrähte vor dem Abklemmen beschriften.
- Kompatibilität der Verkabelung anhand der Anschlusstabelle prüfen.
- Sicherstellen, dass keine Drähte an den Anschlüssen kurzschließen.
- Antizipator-Einstellung prüfen.
Technische Daten in der Praxis
- Schaltleistung
- Maximal zulässige Spannung von 30 VAC für den Betrieb.
- Antizipator-Rating
- Einstellbereich von 0,15 bis 1,2 A zur Steuerung der Heizzyklusrate.
- Temperaturbereich
- Betriebsbereich des Thermostats von 10°C bis 32°C.
Abbildungen und Diagramme

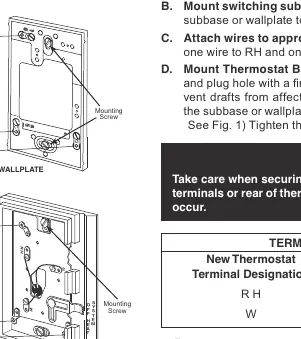

- Abbildung 1 zeigt die Komponenten des Thermostats: Abdeckung, Basis und Schaltbasis.
- Abbildung 2 zeigt die Einstellschraube für den Wärmeantizipator.
- Abbildung 3 zeigt das typische Schaltbild für ein Heizsystem mit einem Transformator.
Modellkompatibilität
- Geeignet für Standard-Heizsysteme, Elektroöfen, Gas- oder Ölheizungen.
- Nicht für Systeme mit mehr als 30 VAC geeignet.
- Installation muss den NEC-Vorschriften entsprechen.
