Installationsanleitung für Copeland 1F88U42 Comfort Control LP Smart Thermostat
Detaillierte Installationsanleitung für das Copeland 1F88U42 Comfort Control LP Smart Thermostat. Enthält Informationen zur Verkabelung, Systemkonfiguration, Testverfahren und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Copeland 1F88U42 ist ein Smart Thermostat für 24V-HVAC-Systeme. Die Installation erfordert eine korrekte Verkabelung gemäß den Diagrammen für konventionelle Systeme oder Wärmepumpen sowie eine Konfiguration über das Menü 'Advanced Set Up'. S. 6, 7, 8, 9
Wichtigste Schritte
- Verkabelung gemäß Systemtyp (konventionell oder Wärmepumpe) durchführen. S. 7, 8
- Konfiguration über das Menü 'Advanced Set Up' vornehmen. S. 9
Erste Inbetriebnahme
- App herunterladen, Konto erstellen, Thermostat registrieren. S. 11
Probleme und Lösungen
Keine Heizung/Kühlung
Sicherung prüfen, Stromschalter prüfen, Verkabelung prüfen.
S. 17Wartung und Reset
- Stromversorgung für 5 Sekunden unterbrechen. S. 18
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 20-30VAC | Erforderliche Betriebsspannung. | S. 4 |
Wo es im PDF steht
- Verkabelung konventionell S. 7
- Verkabelung Wärmepumpe S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine professionelle Installationsanleitung für das Copeland 1F88U42 Smart Thermostat. Es deckt die Kompatibilitätsanforderungen, die physische Installation, die Verkabelung, die Konfiguration der HVAC-Einstellungen sowie die Systemprüfung ab. Die Installation sollte von Fachpersonal durchgeführt werden.
Kompatibilität
- Mobilgeräte: iOS, Android, Amazon Fire.
- Smart Home: Amazon Alexa, Google Assistant, Samsung SmartThings.
- HVAC-Systeme: Konventionelle Heiz- und Kühlsysteme (Gas, Elektro, Boiler), Wärmepumpen.
- Nicht kompatibel: Kommunizierende proprietäre Systeme, Netzspannung (Line Voltage), Millivolt-Systeme.
- Router: Unterstützt 2,4 GHz und 5,0 GHz Netzwerke.
Installation und Verkabelung
Vor der Installation muss die Stromversorgung am Hauptschalter unterbrochen werden. Das Thermostat erfordert eine 24V-Verkabelung. Die Klemmenbelegung variiert je nach Systemtyp (konventionell oder Wärmepumpe). Verwenden Sie die mitgelieferten Kabelbeschriftungen.
Konfiguration
Nach der Installation muss das Thermostat konfiguriert werden. Navigieren Sie dazu auf dem Thermostat zu: Menu > Advanced Set Up > HVAC Equipment > Configure. Hier können Sie den Gerätetyp (Outdoor/Indoor Equipment), die Anzahl der Stufen und die Position des Umschaltventils (Reversing Valve) einstellen.
Systemtests
Nach der Konfiguration können Sie das System testen:
- Kühlen: Wählen Sie 'Cool', stellen Sie die Temperatur 1° unter die Raumtemperatur.
- Heizen: Wählen Sie 'Heat', stellen Sie die Temperatur 1° über die Raumtemperatur.
- Zusatzheizung: Bei Wärmepumpen kann die Zusatzheizung über den Modus 'Aux' getestet werden.
Fehlerbehebung
Bei Problemen wie 'No Heat' oder 'No Cool' prüfen Sie zuerst die Sicherungen, den Stromschalter am Ofen und die Verkabelung. Wenn 'Call for Service' auf dem Bildschirm erscheint, überprüfen Sie die Systemleistung oder setzen Sie das Thermostat zurück, indem Sie die Stromversorgung für 5 Sekunden unterbrechen.
Sicherheitshinweise
Stellen Sie sicher, dass bei Systemen mit zwei Transformatoren die Phasen übereinstimmen (Spannung zwischen RC und RH darf 12V AC nicht überschreiten). Das Gerät darf nicht auf Schaltkreisen mit zu hoher Spannung verwendet werden.
Praktische Hilfe
Typische Probleme
Keine Heizung/Kühlung/Lüfter
Sicherung prüfen, Stromschalter am Ofen einschalten, Ofentür schließen, Verkabelung festziehen.
Thermostat zeigt 'Call for Service'
System kann die Zieltemperatur nicht innerhalb von 2 Stunden erreichen. Prüfen Sie das System oder setzen Sie das Thermostat zurück.
Display ist leer
Prüfen Sie, ob ein C-Draht (Common Wire) angeschlossen ist oder ob das Display ausgeschaltet wurde.
Vor der Verwendung
- Stromversorgung am Hauptschalter ausschalten.
- HVAC-Kompatibilität prüfen (keine Netzspannung/Millivolt).
- Verkabelung gemäß Diagramm für konventionelle Systeme oder Wärmepumpen durchführen.
- Sensi-App herunterladen und Konto erstellen.
- WLAN-Name (SSID) und Passwort bereithalten.
Abbildungen und Diagramme

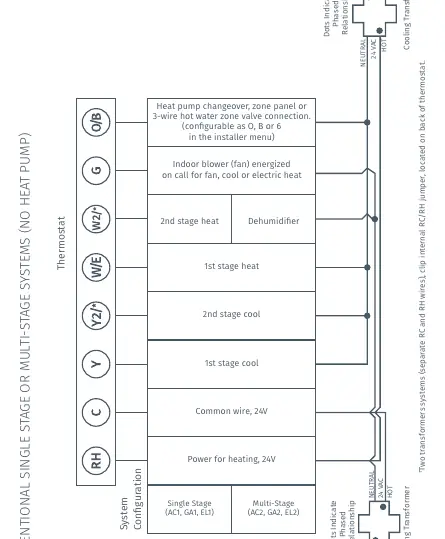

- Seite 7 zeigt das Verkabelungsdiagramm für konventionelle Systeme.

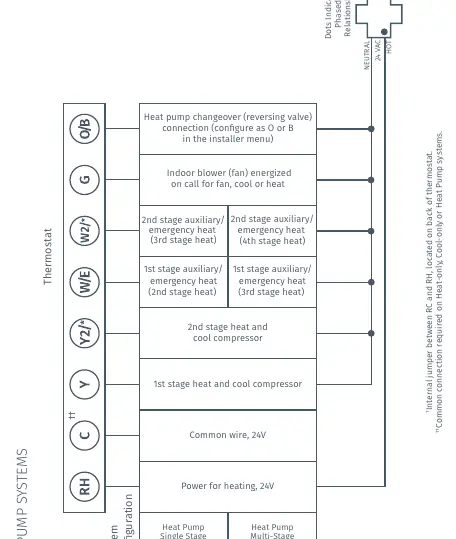

- Seite 8 zeigt das Verkabelungsdiagramm für Wärmepumpensysteme.
Modellkompatibilität
- Erfordert Niederspannung (20-30VAC).
- Nicht kompatibel mit Systemen, die Netzspannung (Line Voltage) oder Millivolt verwenden.
