Bedienungsanleitung für Copeland 1F95G-1235GC Universal-Thermostat mit...

Schnellstartanleitung und vollständiges Handbuch für den Copeland 1F95G-1235GC Universal-Thermostat. Erfahren Sie alles über Installation, Verkabelung, Konfigurationsmenü, Programmierung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Copeland 1F95G-1235GC ist ein Universal-Thermostat mit Feuchtigkeitsregelung. Die Installation erfordert das Markieren der alten Verkabelung, die Montage der Basis, das Einlegen von 2 AA-Batterien und die Konfiguration des Systemtyps im Installer-Menü. S. 1, 2, 6

Wichtigste Schritte

Konfigurationsmenü aufrufen S. 6
Reset durchführen S. 16

Erste Inbetriebnahme

Batterien einlegen, System am Hauptschalter ausschalten, Verkabelung gemäß Diagramm vornehmen, Konfigurationsmenü für Systemtyp anpassen. S. 2, 6

Probleme und Lösungen

Display leer

Reset durchführen (Batterien für 2 Min entfernen).

S. 16

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
1 Flash	Long run time	Check system.	S. 15
2 Flashs	System pressure trip	Check system.	S. 15

Wartung und Reset

Reset durch Entfernen der Batterien für 2 Minuten. S. 16

Technische Daten

Parameter	Wert	Hinweis	Seiten
Spannung	20-30 VAC	Betriebsspannung	S. 1

Wo es im PDF steht

Installation S. 2
Verkabelung S. 3, 4
Konfiguration S. 6, 7, 8, 9

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

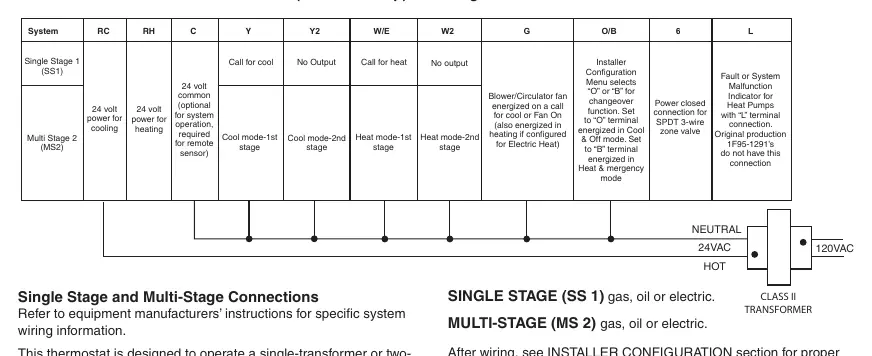

Verkabelungsplan für Single Stage oder Multi-Stage Systeme

Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für den Copeland 1F95G-1235GC Universal-Thermostat. Das Gerät unterstützt verschiedene Heiz- und Kühlsysteme, einschließlich Wärmepumpen, und bietet Funktionen zur Feuchtigkeits- und Entfeuchtungsregelung. Vor der Installation muss die Stromversorgung am Hauptschalter unterbrochen werden, um elektrische Schläge oder Geräteschäden zu vermeiden.

Installation und Montage

Die Installation sollte nur von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass alle Komponenten den NEC-Vorschriften für Class II-Stromkreise entsprechen.

Altes Thermostat entfernen: Markieren Sie die Drähte vor dem Entfernen zur korrekten Identifizierung.
Montage: Verwenden Sie die Basis als Schablone für die Bohrlöcher. Befestigen Sie die Basis fest an der Wand.
Verkabelung: Schließen Sie die Drähte gemäß den entsprechenden Schaltplänen (siehe Diagramme für Single Stage, Multi-Stage oder Wärmepumpen) an den Klemmenblock an.
Batterien: Legen Sie 2 AA-Alkalibatterien in das Fach auf der Rückseite ein.

Konfigurationsmenü

Um das Konfigurationsmenü aufzurufen, drücken Sie die Menu-Taste und halten Sie anschließend die Installer Config-Taste für 5 Sekunden gedrückt. Hier können Sie systemspezifische Einstellungen vornehmen:

Systemtyp: Wählen Sie zwischen Multi-Stage (MS2), Heat Pump (HP1/HP2) oder Single Stage (SS1).
Lüfterbetrieb: Konfiguration für Gas- oder Elektroheizung.
Feuchtigkeitsregelung: Einstellungen für automatische Befeuchtung oder Entfeuchtung.
Sicherheit: Tastatursperre und Temperaturbegrenzungen können hier aktiviert werden.

Betrieb und Programmierung

Der Thermostat bietet verschiedene Betriebsmodi und Programmieroptionen:

System-Modus: Wählen Sie zwischen Cool, Off, Heat, Em (Notheizung bei Wärmepumpen) oder Auto.
Lüfter-Modus: Wählen Sie zwischen Auto (Lüfter läuft nur bei Bedarf) oder On (Dauerbetrieb).
Programmierung: Sie können Zeitpläne für 7 Tage oder 5/1/1 Tage festlegen. Nutzen Sie die Set Schedule-Taste, um Heiz- und Kühlzeiten sowie Temperaturen anzupassen.
Auto Schedule: Eine schnelle Methode, um Temperaturen für den Tag zu programmieren.

Fehlerbehebung

Bei Problemen mit dem Betrieb oder dem Display:

Display leer oder keine Reaktion: Führen Sie einen Reset durch, indem Sie das Thermostat von der Wand nehmen und die Batterien für 2 Minuten entfernen.
Keine Heizung/Kühlung: Überprüfen Sie die Sicherungen, den Stromschalter am Ofen und die Verkabelung.
Comfort Alert: Bei Fehlern im Klimasystem blinkt "Call for Service" auf dem Display.

Praktische Hilfe

Typische Probleme

Display ist leer oder Thermostat reagiert nicht

Führen Sie einen Reset durch: Entfernen Sie das Thermostat von der Wand und nehmen Sie die Batterien für 2 Minuten heraus.

Keine Heizung oder Kühlung

Überprüfen Sie die Sicherung oder den Schutzschalter. Stellen Sie sicher, dass der Stromschalter am Ofen auf ON steht und die Verkabelung fest sitzt.

Heizung/Kühlung läuft ständig

Überprüfen Sie auf Kurzschlüsse in der Verkabelung. Stellen Sie sicher, dass der Lüfterschalter nicht auf ON steht.

Vor der Verwendung

Schalten Sie die Stromversorgung am Hauptschalter aus.
Markieren Sie die Drähte des alten Thermostats vor dem Abklemmen.
Legen Sie 2 AA-Alkalibatterien ein.
Konfigurieren Sie das Gerät im Installer-Menü passend zu Ihrem Heiz-/Kühlsystem.
Testen Sie die Funktionen nach der Installation.

Technische Daten in der Praxis

Elektrische Nennleistung: 20 bis 30 VAC, 1.5A pro Terminal, maximal 2.5A kombiniert.
Einstellbereich (Setpoint): 45°F bis 99°F (7°C bis 37°C).
Betriebsfeuchtigkeit: Maximal 90% nicht kondensierend.

Abbildungen und Diagramme

Figure 1: Rückseite des Thermostats mit Batteriefach und Montagepunkten.
Figure 2 & 3: Schaltpläne für verschiedene Heiz- und Kühlsysteme.
Figure 8: Übersicht des Startbildschirms und der Tastenfunktionen.

Modellkompatibilität

Unterstützt Single Stage, Multi-Stage und Wärmepumpen-Systeme.
Erfordert 24V Stromversorgung oder Batterien.
Nicht für Systeme mit hoher Impedanz geeignet, wenn Power Stealing Assist nicht kompatibel ist.
