Bedienungsanleitung für Citronic 180.003UK Pro Studio Mikrofonarm
Erfahren Sie, wie Sie den Citronic 180.003UK Pro Studio Mikrofonarm sicher montieren und einstellen. Diese Anleitung enthält detaillierte Montageschritte, Sicherheitshinweise und technische Spezifikationen für die Installation an Ihrem...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Citronic 180.003UK ist ein Mikrofonarm, der mittels einer Tischklemme an Oberflächen mit einer Dicke von 10 bis 55 mm montiert wird. S. 2
Wichtigste Schritte
- Montage an den Tisch S. 2
- Anbringen des Mikrofons S. 2
Wartung und Reset
- Regelmäßige Überprüfung S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Tischklemmenbereich | 10-55 mm | Zulässige Dicke der Tischplatte | S. 2 |
| Gewindeanschlüsse | 3/8" und 5/8" | Adapter für Mikrofonbefestigung | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Montageanleitung S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Citronic 180.003UK Pro Studio Mikrofonarm ist für die professionelle Mikrofonpositionierung konzipiert. Vor der Verwendung ist es wichtig, die Gewichtsbeschränkungen zu beachten und sicherzustellen, dass der Arm korrekt an einer stabilen Oberfläche montiert ist. Überprüfen Sie regelmäßig alle Schraubverbindungen und die Stabilität der Halterung.
Montage und Installation
Die Montage erfolgt in wenigen Schritten:
- Vorbereitung der Klemme: Setzen Sie die Tischklemme (B) zusammen.
- Arm befestigen: Verbinden Sie den Mikrofonarm (A) mit der Tischklemme (C). Achten Sie darauf, dass der Arm korrekt in die Aussparung der Klemme passt. Verwenden Sie die Schraube (E), die Unterlegscheibe (D) und den mitgelieferten Inbusschlüssel (G) zur Fixierung.
- Tischmontage: Befestigen Sie die Klemme an einer Tischplatte mit einer Dicke zwischen 10 mm und 55 mm.
- Mikrofon anbringen: Justieren Sie den Arm in die gewünschte Position und ziehen Sie die Schrauben fest. Der Arm wird mit Adaptern für 3/8" und 5/8" Mikrofonanschlüsse geliefert.
Sicherheitshinweise
- Überschreiten Sie niemals die maximale Traglast des Mikrofonarms.
- Stellen Sie sicher, dass der Arm fest montiert ist, um ein Umkippen oder Herunterfallen zu verhindern.
- Halten Sie kleine Teile von Kindern fern, da Erstickungsgefahr besteht.
- Überprüfen Sie das Produkt regelmäßig (mindestens alle drei Monate) auf festen Sitz aller Teile.
Praktische Hilfe
Typische Probleme
Arm ist instabil oder wackelt
Überprüfen Sie, ob die Tischklemme fest angezogen ist und ob der Arm korrekt in der Halterung sitzt.
Mikrofon passt nicht auf das Gewinde
Der Arm wird mit Adaptern für 3/8" und 5/8" Gewinde geliefert. Prüfen Sie, welcher Adapter für Ihr Mikrofon benötigt wird.
Tischplatte zu dick oder zu dünn
Die Klemme ist für Tischplatten mit einer Dicke von 10 mm bis 55 mm ausgelegt.
Vor der Verwendung
- Prüfen Sie die Dicke Ihrer Tischplatte (muss zwischen 10 mm und 55 mm liegen).
- Stellen Sie sicher, dass alle Teile (A, B, C, D, E, F, G) im Lieferumfang enthalten sind.
- Prüfen Sie das Gewicht Ihres Mikrofons, um die Traglast nicht zu überschreiten.
- Stellen Sie sicher, dass der Inbusschlüssel (G) für die Montage bereitliegt.
Technische Daten in der Praxis
- Tischklemmenbereich
- 10 mm bis 55 mm Plattendicke.
- Mikrofonanschlüsse
- Unterstützt 3/8" und 5/8" Gewinde.

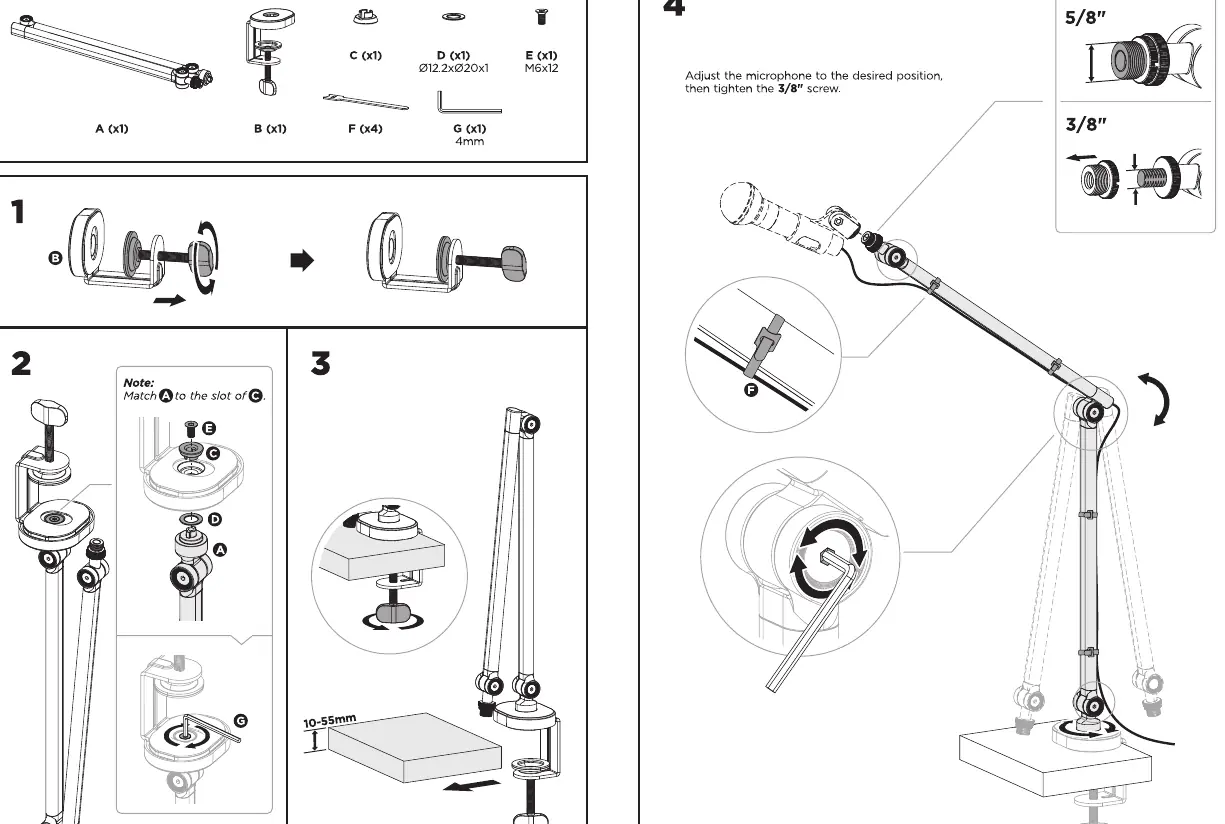

Abbildungen und Diagramme
- Schritt 1: Zusammenbau der Tischklemme.
- Schritt 2: Verbindung des Arms mit der Klemme unter Verwendung der Schraube E und Unterlegscheibe D.
- Schritt 3: Befestigung der Klemme an der Tischkante.
- Schritt 4: Einstellung der Mikrofonposition und Verwendung der Gewindeadapter.
Modellkompatibilität
- Kompatibel mit den meisten Standard-Studiomikrofonen durch beiliegende Adapter.
