Bedienungsanleitung für Citronic U-PAD Kompaktmischpult
Erfahren Sie, wie Sie das Citronic U-PAD Kompaktmischpult mit USB-Schnittstelle anschließen, konfigurieren und bedienen. Diese Anleitung enthält Details zu Kanal-Eingängen, EQ-Einstellungen, USB-Aufnahme und technischen Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Citronic U-PAD ist ein kompaktes Mischpult mit USB-Interface. Es wird über USB (5Vdc) mit Strom versorgt und bietet zwei Mono-Eingangskanäle (XLR/Klinke) sowie einen Stereo-Eingang. Es eignet sich für Aufnahmen und Beschallungsanwendungen. S. 1, 5
Wichtigste Schritte
- Anschluss von Mikrofonen S. 3, 5
- Anschluss von Instrumenten S. 3, 5
Erste Inbetriebnahme
- Lautstärkeregler vor dem Einschalten herunterdrehen. S. 5, 6
Probleme und Lösungen
Feedback/Pfeifen
Mikrofon nicht auf Lautsprecher richten.
S. 6Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 5.5Vdc (USB) | Betriebsspannung | S. 7 |
| Frequenzgang | 20Hz - 20kHz | Übertragungsbereich | S. 7 |
Wo es im PDF steht
- Frontplatte S. 1
- Sicherheit S. 2
- Anschlüsse S. 3
- Technische Daten S. 7
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das Citronic U-PAD ist ein kompaktes Mischpult mit USB-Schnittstelle. Vor der Inbetriebnahme ist es wichtig, die Lautstärkeregler vollständig herunterzudrehen, um laute Geräusche beim Einschalten zu vermeiden. Das Gerät benötigt eine Stromversorgung von 5Vdc (über USB). Vermeiden Sie den Kontakt mit Feuchtigkeit und setzen Sie das Gerät keinen extremen Vibrationen aus.
Geräteübersicht und Anschlüsse
Das Mischpult verfügt über zwei Mono-Eingangskanäle (Kanal 1 und 2) mit Combo-Buchsen (XLR oder 6,3mm Klinke) sowie einen Stereo-Eingang für Wiedergabegeräte. Die Kanäle bieten eine umschaltbare Impedanz (Line/Instrument) und eine zuschaltbare +48V Phantomspeisung für Kondensatormikrofone.
Anschlussmöglichkeiten
- Mikrofone: Anschluss über XLR. Bei Kondensatormikrofonen die +48V Taste drücken.
- Instrumente (z.B. Gitarre): Anschluss über 6,3mm Klinke. Die IMPED-Taste drücken, um auf Instrumenten-Pegel (Hi-Z) umzuschalten.
- Line-Quellen: Anschluss über 6,3mm Klinke (Stereo-Eingänge 4/5 oder L/MONO).
- USB: Anschluss an PC/Mac für digitale Audio-Aufnahme und Wiedergabe.
Bedienung und Klangregelung
Für eine optimale Klangqualität sollten die EQ-Regler (HIGH/LOW) und PAN/BAL-Regler zu Beginn in der Mittelstellung (12 Uhr) stehen.
- GAIN: Passt den Eingangspegel an. Wenn die PEAK-LED dauerhaft leuchtet, ist der Gain zu hoch eingestellt.
- HIGH/LOW EQ: Ermöglicht das Anheben oder Absenken der hohen bzw. tiefen Frequenzen um ±15dB.
- PAN/BAL: Bestimmt die Position des Signals im Stereofeld.
- USB-Betrieb: Das U-PAD wird als Plug & Play USB-Audiogerät erkannt. Die FROM-Taste wählt aus, ob das USB-Signal vom PHONES-Ausgang oder den MAIN-Ausgängen stammt.
Fehlerbehebung
Bei Rückkopplungen (pfeifende Geräusche) sollte das Mikrofon nicht in Richtung der Lautsprecher ausgerichtet werden. Wenn die PEAK-LED leuchtet, reduzieren Sie den GAIN oder die Kanal-Lautstärke. Stellen Sie sicher, dass bei der Verwendung von Kondensatormikrofonen die +48V Phantomspeisung aktiviert ist.
Technische Daten
Das Gerät bietet einen Frequenzgang von 20Hz bis 20kHz und eine Abtastrate von bis zu 24-bit/96kHz. Die Stromversorgung erfolgt über USB (5Vdc). Die Abmessungen betragen 171 x 166 x 66 mm bei einem Gewicht von 900g.
Praktische Hilfe
Typische Probleme
Rückkopplung (pfeifendes Geräusch)
Richten Sie das Mikrofon nicht auf die Lautsprecher und reduzieren Sie ggf. die EQ-Einstellungen.
PEAK-LED leuchtet dauerhaft
Der Eingangspegel ist zu hoch. Reduzieren Sie den GAIN-Regler oder die Kanal-Lautstärke.
Kein Ton bei Kondensatormikrofon
Stellen Sie sicher, dass die +48V Phantomspeisung aktiviert ist.
Vor der Verwendung
- Drehen Sie alle Lautstärkeregler vor dem Einschalten herunter.
- Stellen Sie sicher, dass die Stromversorgung (5Vdc USB) stabil ist.
- Setzen Sie EQ- und PAN-Regler in die Mittelstellung (12 Uhr).
- Prüfen Sie, ob für Ihr Mikrofon/Instrument die richtige Impedanz (IMPED-Taste) gewählt ist.
- Vergewissern Sie sich, dass die USB-Verbindung zum Computer korrekt hergestellt ist.
Technische Daten in der Praxis
- Hi-Z (Instrument)
- Hohe Eingangsimpedanz (1MΩ) für passive Instrumente wie E-Gitarren.
Abbildungen und Diagramme

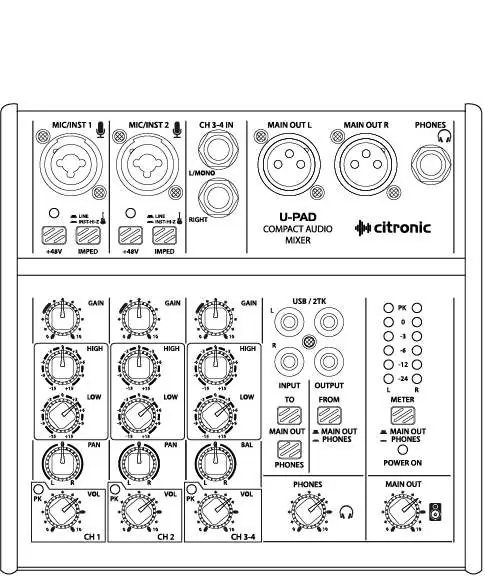

- Das Bedienfeld ist in Sektionen unterteilt: Kanal-Eingänge (oben), Kanal-Steuerung (links), USB/2TK-Routing (mitte) und Ausgangs-Sektion (rechts).
- Die Combo-Buchsen akzeptieren sowohl XLR als auch 6,3mm Klinkenstecker.
Modellkompatibilität
- USB-Schnittstelle ist als generisches Plug & Play Gerät für PC/Mac kompatibel.
- Nicht mit unsymmetrischen XLR-Steckern bei aktivierter Phantomspeisung verwenden.
