Bedienungsanleitung für Citronic Q-PAD Kompaktmischpult
Erfahren Sie, wie Sie das Citronic Q-PAD Kompaktmischpult einrichten, anschließen und bedienen. Detaillierte Anleitung zu Eingängen, Effekten, USB/Bluetooth-Player und PC-Audio-Schnittstelle.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Citronic Q-PAD ist ein kompaktes Mischpult mit USB-Audio-Interface, Bluetooth-Empfänger und MP3-Player. Es bietet zwei Mono-Eingänge mit Phantomspeisung und einen Stereo-Eingang. S. 1, 3, 6
Wichtigste Schritte
- Anschluss von Mikrofonen S. 3, 4
- Verwendung als PC-Audio-Interface S. 6
Erste Inbetriebnahme
- Pegelregler auf Minimum stellen, EQ auf Mittelstellung, dann Strom anschließen. S. 5
Probleme und Lösungen
CLIP-LED leuchtet ständig
Eingangssignal übersteuert, GAIN-Regler reduzieren.
S. 4, 5Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromversorgung | 5Vdc 2A | USB Typ-C Netzteil | S. 7 |
| Abmessungen | 182 x 160 x 50mm | Gerätegröße | S. 7 |
Wo es im PDF steht

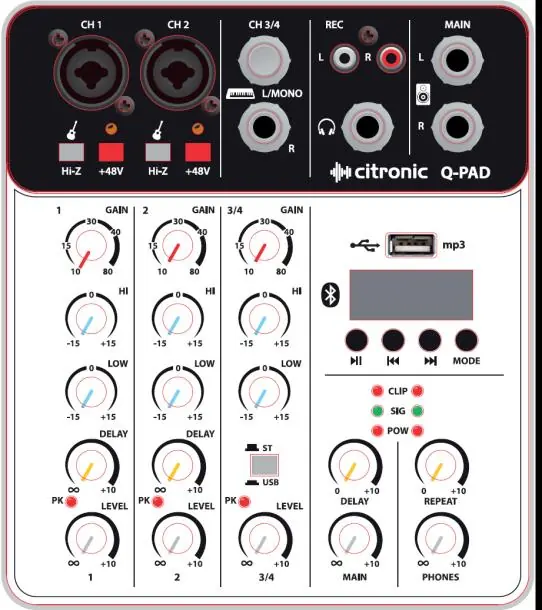

- Frontpanel-Übersicht S. 1
- Anschlussbelegung S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Citronic Q-PAD ist ein kompaktes Mischpult für professionelle Beschallungsanwendungen. Vor der Inbetriebnahme ist es wichtig, die Stromversorgung (5Vdc) sicherzustellen und die Pegelregler vor dem Einschalten herunterzudrehen. Das Gerät darf nicht geöffnet werden, da keine vom Benutzer zu wartenden Teile enthalten sind. Bei Kontakt mit Flüssigkeiten muss das Gerät sofort ausgeschaltet und getrocknet werden.
Gerätebeschreibung und Anschlüsse
Das Mischpult verfügt über zwei Mono-Eingangskanäle mit Combo-Buchsen (XLR/6,3mm Klinke) und einen Stereo-Eingang. Die Mono-Kanäle bieten zuschaltbare +48V Phantomspeisung für Kondensatormikrofone sowie einen Hi-Z-Schalter für Instrumente. Die Ausgänge umfassen Main-Ausgänge (6,3mm Klinke), einen Kopfhörerausgang und einen REC-Ausgang (RCA).
Einrichtung und Inbetriebnahme
Mikrofone: Über die XLR-Buchse anschließen. Bei Kondensatormikrofonen die +48V-Taste drücken.
Instrumente: Über 6,3mm Klinke anschließen und den Hi-Z-Schalter drücken, um die Impedanz anzupassen.
Stereo-Quellen: CD-Player oder Keyboards an die Stereo-Eingänge (9, 10) anschließen.
Pegel einstellen: Nutzen Sie den GAIN-Regler, um das Eingangssignal anzupassen. Wenn die CLIP-LED leuchtet, reduzieren Sie den GAIN. Die Lautstärke wird über den LEVEL-Regler gesteuert.
USB-Player und Bluetooth
Das Q-PAD verfügt über einen integrierten Player. Um diesen zu nutzen, muss der ST/USB-Schalter auf "USB" stehen. Über die MODE-Taste kann zwischen USB-Wiedergabe und Bluetooth-Empfänger gewechselt werden. Im Bluetooth-Modus erscheint das Gerät als "QX-BT" in den Einstellungen Ihres Smartphones.
PC-Audio-Schnittstelle
Das Mischpult kann als USB-Audio-Interface für PCs verwendet werden. Verbinden Sie das Gerät über USB-C mit dem PC. Stellen Sie sicher, dass der PC/MP3-Schalter auf "out" steht. Das Q-PAD wird in den PC-Einstellungen als USB-Audiogerät erkannt und kann sowohl für die Wiedergabe als auch für Aufnahmen genutzt werden.
Sicherheit und Wartung
Halten Sie das Gerät von direkter Sonneneinstrahlung, Feuchtigkeit und Staub fern. Zur Reinigung verwenden Sie ein weiches Tuch mit einem neutralen Reinigungsmittel. Verwenden Sie keine Lösungsmittel. Achten Sie darauf, das Mikrofon nicht direkt auf Lautsprecher zu richten, um Rückkopplungen zu vermeiden.
Praktische Hilfe
Typische Probleme
Rückkopplung (lautes Pfeifen/Heulen)
Richten Sie das Mikrofon nicht direkt auf die Lautsprecher.
Verzerrter Klang
Der Eingangspegel ist zu hoch. Reduzieren Sie den GAIN-Regler des betroffenen Kanals.
Kein Ton bei USB/Bluetooth-Wiedergabe
Stellen Sie sicher, dass der ST/USB-Schalter gedrückt ist.
Vor der Verwendung
- Verwenden Sie nur das mitgelieferte 5Vdc-Netzteil.
- Drehen Sie alle LEVEL- und DELAY-Regler vor dem Einschalten herunter.
- Stellen Sie die EQ-Regler (HI/LOW) auf die Mittelstellung (12 Uhr).
- Prüfen Sie, ob für Mikrofone Phantomspeisung (+48V) erforderlich ist.
- Stellen Sie sicher, dass die XLR-Verbindungen korrekt verdrahtet sind.
Abbildungen und Diagramme
- Die Combo-Buchsen akzeptieren sowohl XLR- als auch 6,3mm-Klinkenstecker.
- Die CLIP-LED zeigt Übersteuerungen an und sollte nicht dauerhaft leuchten.
Modellkompatibilität
- USB-Port dient nur zur Datenübertragung/Audio, nicht zum Laden von Mobilgeräten.
- Kopfhörerausgang erfordert Kopfhörer mit mindestens 16 Ohm Impedanz.
