Bedienungsanleitung für Citronic CASA-28BA Aktiv-Subwoofer

Erfahren Sie, wie Sie den Citronic CASA-28BA Aktiv-Subwoofer korrekt aufstellen, anschließen und bedienen. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten und Tipps zur Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Citronic CASA-28BA ist ein aktiver Subwoofer. Zur Inbetriebnahme schließen Sie eine Line-Quelle (XLR oder Klinke) an, verbinden das Netzkabel, schalten das Gerät ein und regeln die Lautstärke schrittweise hoch. Achten Sie darauf, dass die CLIP-LED nicht dauerhaft leuchtet. S. 3

Wichtigste Schritte

Lautstärke vor dem Einschalten herunterdrehen S. 3
Phasenschalter bei zwei Subwoofern anpassen S. 3

Erste Inbetriebnahme

Stabile Aufstellung wählen, Netzkabel anschließen, Signalquelle verbinden, Lautstärke auf Minimum, Einschalten, Lautstärke anpassen. S. 3

Probleme und Lösungen

Verzerrter Klang

Lautstärke reduzieren, da der Verstärker übersteuert (CLIP-LED leuchtet).

S. 3

Technische Daten

Parameter	Wert	Hinweis	Seiten
RMS-Leistung	400W	Dauerleistung	S. 4
Max. Leistung	700W	Maximale Ausgangsleistung	S. 4
Frequenzgang	55 - 150Hz	Übertragungsbereich	S. 4

Wo es im PDF steht

Titelseite S. 1
Sicherheit und Aufstellung S. 2
Anschlüsse und Bedienung S. 3
Technische Daten S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Rückseite des CASA-28BA mit Anschlüssen und Bedienelementen

Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur sicheren Inbetriebnahme und Bedienung des Citronic CASA-28BA Aktiv-Subwoofers. Das Gerät ist für die Verstärkung von Full-Range-Soundsystemen mit leistungsstarken Sub-Frequenzen konzipiert. Bitte lesen Sie die Anleitung sorgfältig durch, um Schäden durch unsachgemäßen Gebrauch zu vermeiden. Das Gerät enthält keine vom Benutzer zu wartenden Teile; Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Lieferumfang

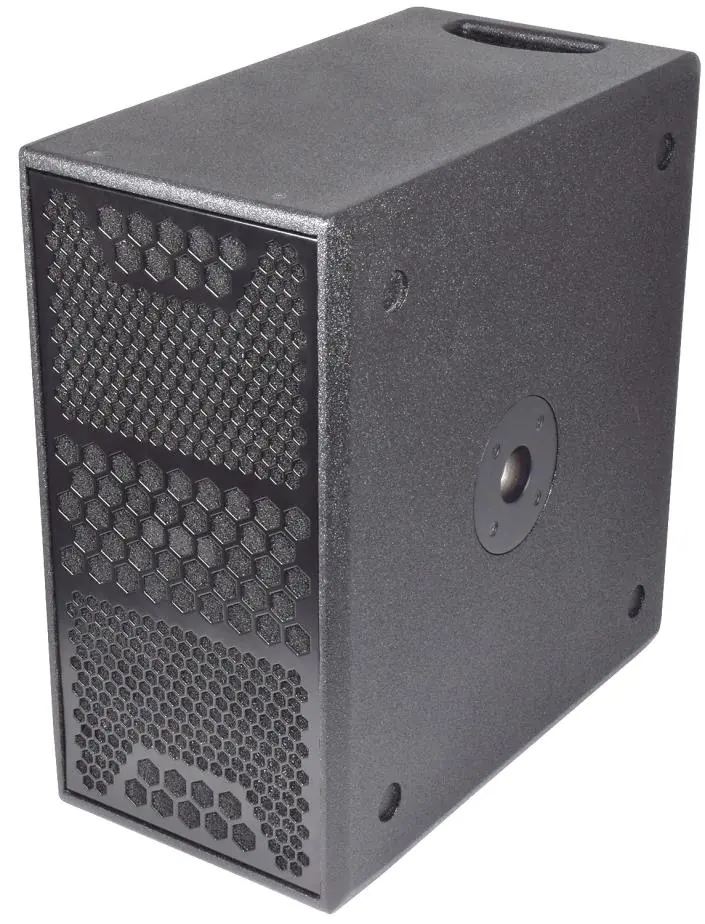

CASA-28BA kompakter Aktiv-Subwoofer
Netzkabel
Bedienungsanleitung

Aufstellung und Platzierung

Stellen Sie den Subwoofer auf eine stabile Oberfläche, die das Gewicht und die Vibrationen des Geräts tragen kann.
Für eine optimale Basswiedergabe positionieren Sie das Gehäuse nahe an einer massiven Wand oder in einer Ecke.
Das Gehäuse kann aufrecht oder auf der Seite stehend (mit der 35-mm-Stativaufnahme nach oben) platziert werden.
Halten Sie das Gerät von direkter Sonneneinstrahlung, Wärmequellen, Feuchtigkeit und Staub fern.
Achten Sie auf ausreichenden Freiraum für die Kühlung und den Zugang zu den Anschlüssen an der Rückseite.
Positionieren Sie den Subwoofer nicht in direkter Sichtlinie zu angeschlossenen Mikrofonen, um Rückkopplungen zu vermeiden.

Anschlüsse und Bedienelemente

Die Rückseite des Geräts verfügt über folgende Anschlüsse und Regler:

Output level control: Regler für die Ausgangslautstärke.
Line input: Kombinierter XLR- / 6,3-mm-Klinkeneingang für Line-Signale.
Line output: XLR-Ausgang zum Durchschleifen des Signals an weitere aktive Lautsprecher.
Phase switch: Phasenumschalter (0°/180°) zur Vermeidung von Phasenauslöschungen bei Verwendung mehrerer Subwoofer.
Boost switch: Schalter für eine voreingestellte Bassanhebung.
Power on/off: Ein-/Ausschalter.
IEC mains inlet: Netzanschluss mit Sicherungshalter.

Inbetriebnahme und Bedienung

Stellen Sie sicher, dass der Lautstärkeregler (Output level control) vollständig heruntergedreht ist.
Verbinden Sie das Netzkabel mit einer geeigneten Steckdose.
Schließen Sie das Line-Signal (z. B. vom Mischpult) an den Line-Eingang an.
Schalten Sie das Gerät ein.
Erhöhen Sie während der Wiedergabe des Signals schrittweise die Lautstärke.
LED-Anzeigen: Die POWER-LED leuchtet bei Betrieb. Die SIG-LED zeigt das Audiosignal an. Die CLIP-LED leuchtet, wenn das Signal übersteuert. Sollte die CLIP-LED dauerhaft leuchten, reduzieren Sie die Lautstärke, um Schäden am Verstärker oder den Treibern zu vermeiden.

Reinigung und Wartung

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch zur Reinigung der Gehäuseoberflächen.
Verwenden Sie eine weiche Bürste, um Schmutz von den Bedienelementen und Anschlüssen zu entfernen.
Verwenden Sie keine Lösungsmittel zur Reinigung.

Praktische Hilfe

Typische Probleme

Rückkopplungen (Heulen/Dröhnen)

Positionieren Sie den Subwoofer nicht in direkter Sichtlinie zu Mikrofonen und halten Sie Mikrofonständer vom Subwoofer fern.

Phasenauslöschung (wenig Bass bei zwei Subwoofern)

Betätigen Sie den Phasenschalter (0°/180°) an einem der Subwoofer, um die Einstellung mit der lautesten Basswiedergabe zu finden.

Verzerrter Klang / CLIP-LED leuchtet

Reduzieren Sie den Ausgangspegel (Output level control), um eine Übersteuerung des Verstärkers zu vermeiden.

Vor der Verwendung

Prüfen Sie den Lieferumfang auf Vollständigkeit.
Stellen Sie sicher, dass der Untergrund stabil ist.
Verwenden Sie ein Netzkabel mit korrekter Nennspannung.
Drehen Sie den Lautstärkeregler vor dem Einschalten vollständig herunter.
Stellen Sie sicher, dass das Gerät geerdet ist.

Technische Daten in der Praxis

RMS-Leistung (400W): Die kontinuierliche Ausgangsleistung, die der Verstärker dauerhaft liefern kann.
Peak-Leistung (1400W): Die kurzzeitige Spitzenleistung, die das System verarbeiten kann.
Frequenzgang (55 - 150Hz): Der Frequenzbereich, den der Subwoofer wiedergibt.

Abbildungen und Diagramme

1: Lautstärkeregler
2: Kombinierter XLR/Klinken-Eingang
3: XLR-Ausgang
4: Phasenschalter
5: Boost-Schalter

Modellkompatibilität

Geeignet für den Anschluss an Mischpulte oder andere Audioquellen mit Line-Pegel (0,775Vrms @ 0dB).
Kann mit einem 35mm-Lautsprecherstativ kombiniert werden.
