Tragbares Audiogerät Citronic X-PAD 173.640UK

Wichtige Informationen aus der Anleitung

Das Citronic X-PAD ist ein vielseitiges, tragbares Audiogerät, das als eigenständiger Audioprozessor oder als Plug-and-Play-USB-Soundkarte für Laptops und Smartphones fungiert. Es eignet sich für Musikproduktion, Proben und Online-Medien. Vor der ersten Inbetriebnahme sollte der interne Akku mindestens 2 Stunden lang über den USB-C-Ladeanschluss geladen werden.

Sicherheitshinweise

• Setzen Sie das Gerät keiner Feuchtigkeit oder Regen aus.
• Öffnen Sie das Gehäuse nicht; es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
• Halten Sie das Gerät von direkter Sonneneinstrahlung und Wärmequellen fern.
• Verwenden Sie zur Reinigung ein weiches Tuch mit einem neutralen Reinigungsmittel; vermeiden Sie Lösungsmittel.

Anschlüsse und Verbindungen

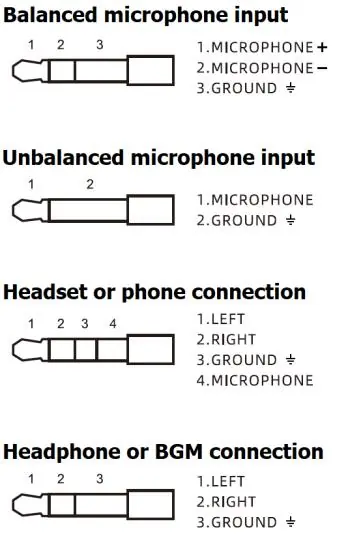

Das X-PAD verfügt über zwei USB-C-Anschlüsse an der Unterseite: einen für die Stromversorgung (5Vdc 2A) und einen für die PC/OTG-Datenverbindung. Die Audioanschlüsse befinden sich an der Oberseite und nutzen 3,5-mm-Klinkenbuchsen:

• Mikrofon-Eingänge: Unterstützen verschiedene Mikrofontypen mit 48V oder 5V Phantomspeisung.
• Headset-Anschluss: Kombinierter Ein- und Ausgang für Headsets.
• Kopfhörer-Ausgang: Zur Überwachung der Aufnahmen und Wiedergabe.
• BGM-Eingang: Stereo-Line-Eingang für Hintergrundmusik (z. B. MP3-Player).
• On-AIR-Anschluss: Für Live-Aufnahmen mit Smartphones.

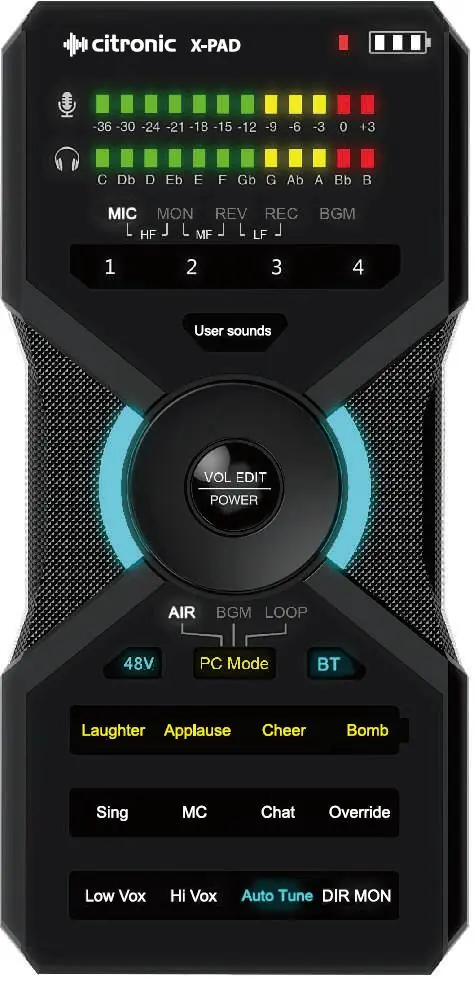

Bedienfeld und Steuerung

Das Bedienfeld ermöglicht die Steuerung von Lautstärke, Effekten und Modi. Die zentrale VOL/EDIT/POWER-Taste dient zum Ein-/Ausschalten und zum Durchschalten der Bearbeitungsfunktionen (MIC, MON, REV, REC, BGM). Mit dem Datenwahlrad (Data entry dial) können die gewählten Parameter angepasst werden.

Audio-Modi und Effekte

Das Gerät bietet drei PC-Modi, die über die Taste PC Mode ausgewählt werden:

• AIR: Für Live-Übertragungen und Aufnahmen.
• BGM: Nutzt das Host-Gerät als Wiedergabequelle.
• LOOP: Ermöglicht Overdubbing, indem alle Mikrofone und BGM-Signale an das Host-Gerät zurückgeführt werden.

Zusätzlich stehen verschiedene Stimmbearbeitungsfunktionen zur Verfügung, darunter Sing (Reverb), MC, Chat, Override (Ducking-Funktion), Low/High Vox (Pitch-Shifting) und Auto Tune zur Tonhöhenkorrektur.

Aufnahme von Sounds

Das X-PAD ermöglicht die Aufnahme eigener Sounds über die Tasten 1/2/3/4. Halten Sie die entsprechende Taste gedrückt, um einen 10-sekündigen Countdown zu starten und die Aufnahme aufzuzeichnen. Zudem sind vier voreingestellte Soundeffekte (Laughter, Applause, Cheer, Bomb) direkt abrufbar.
