Bedienungsanleitung für Logosol Pro Feed 12V Vorschubgerät

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage, den Anschluss und die Bedienung des Logosol Pro Feed 12V Vorschubgeräts für Bandsägen. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Das Gerät darf nur von Personen über 18 Jahren bedient werden, die nicht unter dem Einfluss von Alkohol, Medikamenten oder Müdigkeit stehen.

Sicherheitshinweise

• Persönliche Schutzausrüstung: Tragen Sie immer Schutzhandschuhe (Klasse 1), Gehörschutz, eng anliegende Schutzbrille, Sicherheitsschuhe mit Stahlkappen und lange Schutzhosen.
• Arbeitsplatz: Betreiben Sie die Säge nur bei Tageslicht oder ausreichender Beleuchtung. Halten Sie den Arbeitsbereich frei von Hindernissen, Kindern und Haustieren.
• Brandschutz: Halten Sie einen ABC-Feuerlöscher (mind. 6 kg) und einen Erste-Hilfe-Kasten am Arbeitsplatz bereit.
• Sicherheitsvorrichtungen: Die Maschine darf nicht ohne geschlossene Schutzabdeckungen betrieben werden. Der Sicherheitsschalter an der Bandradabdeckung muss funktionsfähig sein.

Montage

Die Montage erfolgt in 24 Schritten. Wichtige Hinweise zur Montage:

• Verwenden Sie die mitgelieferten Schrauben und Muttern gemäß den Abbildungen.
• Schmieren Sie betroffene Teile vor der Installation mit Universalfett, wenn das entsprechende Symbol erscheint.
• Ziehen Sie Verbindungen zunächst handfest an.
• Beachten Sie, dass für bestimmte Montageschritte (z.B. Schritt 1 und 17) zusätzliche Komponenten wie der Bedienarm oder Aktuator erforderlich sind, die nicht in allen Paketen enthalten sind.

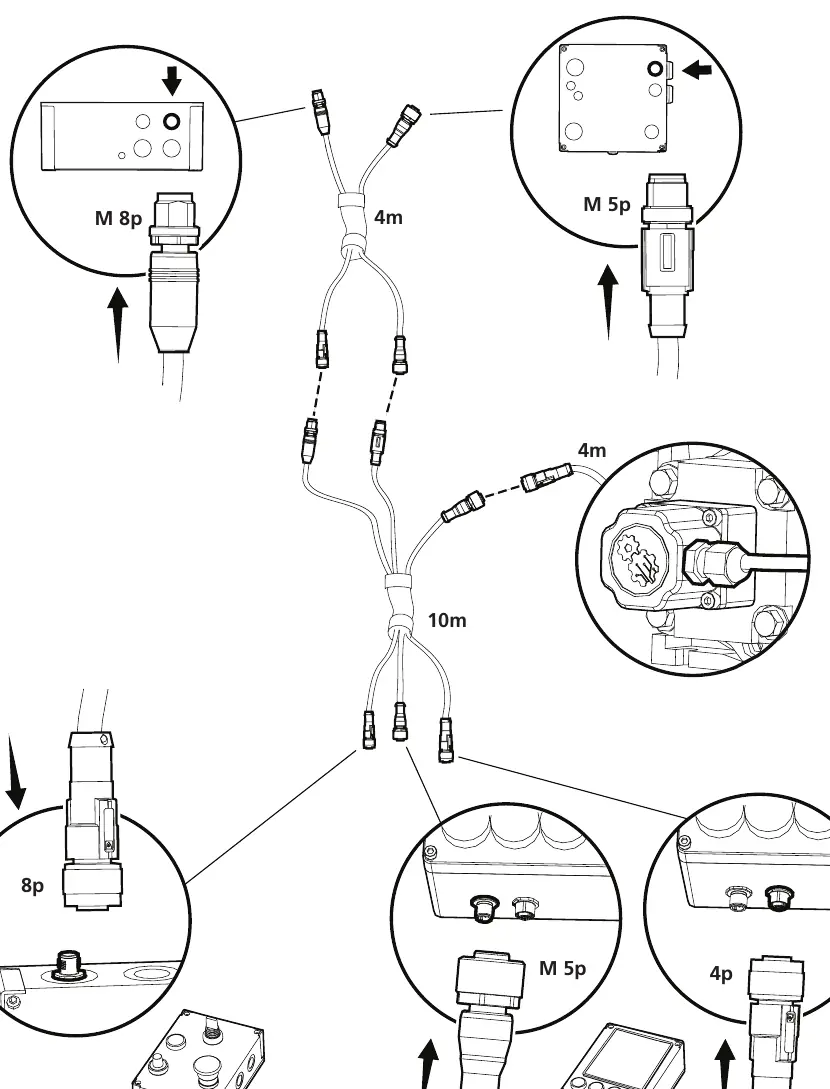

Anschluss der Kabel

Der Anschluss der Kabelbäume erfolgt über spezifische Steckverbindungen (M 8p, M 5p, 4p). Achten Sie darauf, dass die Kabelbäume und das Versorgungskabel korrekt in der Zugentlastung hängen, um Kollisionen während des Betriebs zu vermeiden. Stellen Sie sicher, dass die Kabel korrekt mit den Motorpolen verbunden sind (Rot/Plus, Schwarz/Minus).

Inbetriebnahme

Führen Sie vor dem ersten Start folgende Prüfungen durch:

• Überprüfen Sie, ob die Stromversorgung funktioniert.
• Lassen Sie den Sägekopf mit dem Aktuator entlang der Schiene laufen, um sicherzustellen, dass die Kette korrekt zwischen den Zahnrädern ausgerichtet ist.
• Achten Sie auf ungewöhnliche Geräusche.
• Stellen Sie sicher, dass keine physischen Kollisionen entlang der Schiene auftreten.

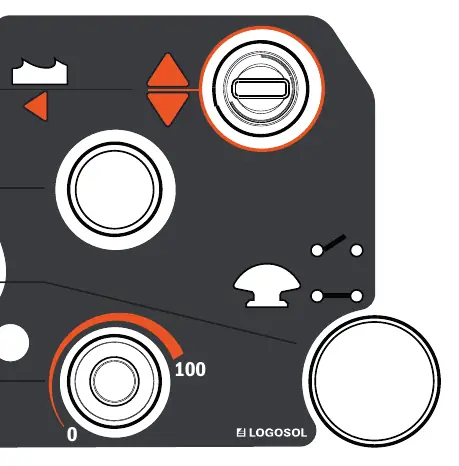

Bedienfeld

Das Bedienfeld umfasst folgende Elemente:

• Betriebshebel: Zur Steuerung des Vorschubs.
• Motorstart: Wird in Kombination mit dem Sicherheitsschalter betätigt.
• Sicherheitsschalter: Not-Aus-Funktion.
• Vorschubgeschwindigkeit: Drehregler zur Einstellung der Geschwindigkeit (0-100).

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Maschine startet nicht: Prüfen Sie auf lose Kontakte, Feuchtigkeit im Schaltkasten, ausgelöste RCD-Schutzschalter oder durchgebrannte Sicherungen.
• Abnormale Geräusche: Prüfen Sie die Ausrichtung der Vorschubkette, die Kettenspannung sowie Lager und Getriebe auf Verschleiß.
• Falsche Laufrichtung: Tauschen Sie die Kabel an den Motorpolen.
• Motor läuft nicht (Maschine arbeitet): Der Motor ist überhitzt; warten Sie, bis er abgekühlt ist.
