Bedienungsanleitung für Certa 18V Akku-Bohrschrauber CT18VDRILXA

Detaillierte Bedienungsanleitung für den Certa 18V Akku-Bohrschrauber CT18VDRILXA. Erfahren Sie alles über die sichere Bedienung, das Laden des Akkus, die Einstellung der Drehmomente, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Certa 18V Akku-Bohrschrauber wird über einen Ein-/Ausschalter mit variabler Drehzahl gesteuert. Das Drehmoment wird über den Einstellring gewählt, und die Drehrichtung über den Schiebeschalter. Der Akku wird extern im mitgelieferten Ladegerät geladen. S. 7, 8, 9

Wichtigste Schritte

  • Akku laden S. 8
  • Drehmoment einstellen S. 9
  • Werkzeug wechseln S. 10

Erste Inbetriebnahme

  • Akku laden, in das Gerät einsetzen, Bohrer/Bit einspannen, Drehrichtung wählen und Ein-/Ausschalter betätigen. S. 8, 9, 10

Probleme und Lösungen

Werkzeug startet nicht

Akku prüfen (Sitz und Ladung).

S. 11
Akku lädt nicht

Steckdose prüfen, Kontakte reinigen, Umgebungstemperatur prüfen.

S. 11, 12

Wartung und Reset

  • Regelmäßige Reinigung der Lüftungsschlitze mit Druckluft. Keine Lösungsmittel verwenden. S. 10

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 17V Nennspannung des Akkus S. 8
Drehmomentstufen 19+1 Anzahl der Drehmomenteinstellungen S. 8

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4, 5
  • Produktlayout S. 7
  • Technische Daten S. 8
  • Bedienung S. 8, 9, 10
  • Fehlerbehebung S. 11, 12
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Layout des Bohrschraubers Seite 7 Ladevorgang des Akkus Seite 8 Drehmoment-Einstellring Seite 9

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Certa 18V Akku-Bohrschrauber. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Achten Sie besonders auf den sicheren Umgang mit dem Akku und dem Ladegerät, um Brand- oder Verletzungsgefahren zu vermeiden. Tragen Sie bei der Arbeit stets eine Schutzbrille.

Produktübersicht

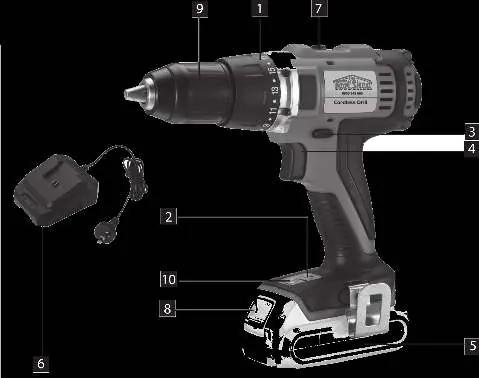

Layout des Bohrschraubers
Layout des Bohrschraubers
  • Drehmomentvorwahl
  • Akkukapazitätsanzeige
  • Drehrichtungsumschalter
  • Ein-/Ausschalter
  • Li-Ion-Akkupack
  • Akkuladegerät
  • Gangwahlschalter
  • Entriegelungstaste
  • Schnellspannbohrfutter
  • LED-Arbeitsleuchte

Technische Daten

  • Spannungsversorgung: 17V DC / 1.3 Ah Li-Ion
  • Leerlaufdrehzahl: 0-400 / 0-1400 U/min
  • Drehmomenteinstellungen: 19+1
  • Bohrfutterspannweite: Max. 13 mm
  • Ladezeit: ca. 1 Stunde
  • Gewicht: 1,5 kg

Akku laden

Der Akku sollte geladen werden, sobald die Leistung des Schraubers nachlässt. Vermeiden Sie eine vollständige Entladung.

Ladevorgang des Akkus
Ladevorgang des Akkus
  1. Drücken Sie die Entriegelungstasten, um den Akku aus dem Handgriff zu entfernen.
  2. Schließen Sie das Ladegerät an eine Steckdose an. Die grüne LED leuchtet auf.
  3. Schieben Sie den Akku auf das Ladegerät. Die grüne LED erlischt und die rote LED leuchtet, was den Ladevorgang anzeigt.
  4. Nach ca. 1 Stunde ist der Ladevorgang abgeschlossen: Die grüne LED leuchtet wieder, die rote erlischt.

Bedienung des Bohrschraubers

Drehmoment-Einstellring
Drehmoment-Einstellring

Drehmomenteinstellungen

Das Drehmoment wird über den Einstellring gewählt. Die richtige Einstellung hängt vom Material, der Schraubengröße und der gewünschten Verbindung ab. Für den Bohrbetrieb wählen Sie die letzte Stufe (Bohrsymbol), bei der die Rutschkupplung inaktiv ist.

Drehrichtung und Gangwahl

  • Drehrichtung: Der Schiebeschalter über dem Ein-/Ausschalter wählt die Drehrichtung (Rechts-/Linkslauf) und dient als Einschaltsperre in der Mittelstellung.
  • Gangwahl: Der Gangwahlschalter oben am Gerät ermöglicht den Wechsel zwischen zwei Geschwindigkeitsstufen. Schalten Sie nur bei Stillstand des Geräts.

Wartung und Reinigung

Vor allen Wartungsarbeiten muss der Akku entfernt werden. Reinigen Sie Lüftungsschlitze und Kontakte mit Druckluft. Verwenden Sie zur Reinigung des Gehäuses nur milde Seife und ein feuchtes Tuch. Vermeiden Sie aggressive Lösungsmittel, da diese den Kunststoff beschädigen können.

Fehlerbehebung

Sollte das Gerät nicht starten, prüfen Sie den korrekten Sitz und den Ladezustand des Akkus. Wenn der Akku nicht lädt, stellen Sie sicher, dass das Ladegerät korrekt angeschlossen ist und die Umgebungstemperatur innerhalb des zulässigen Bereichs liegt (ca. 0°C bis 40°C).

Praktische Hilfe

Typische Probleme

Werkzeug startet nicht

Prüfen Sie, ob der Akku korrekt eingesetzt und geladen ist.

Akku lädt nicht

Prüfen Sie die Stromversorgung der Steckdose, den korrekten Kontakt am Ladegerät und die Umgebungstemperatur.

Vor der Verwendung

  • Akku vollständig aufladen
  • Drehrichtungsschalter prüfen
  • Passendes Bit oder Bohrer fest im Bohrfutter einspannen
  • Drehmomentstufe für die Anwendung wählen
  • Gangwahl (1 oder 2) entsprechend der Aufgabe einstellen

Technische Daten in der Praxis

19+1 Drehmomenteinstellungen
19 Stufen für Schraubarbeiten plus eine Bohrstufe ohne Rutschkupplung.
0-400 / 0-1400 U/min
Zwei Gänge für unterschiedliche Anwendungen (niedrige Drehzahl für Kraft, hohe für Geschwindigkeit).

Abbildungen und Diagramme

  • Das Gerät verfügt über ein Schnellspannbohrfutter (9) und einen Drehmoment-Einstellring (1).
  • Der Akku (5) wird durch Drücken der Entriegelungstasten (8) gelöst.

Modellkompatibilität

  • Verwenden Sie nur das mitgelieferte Ladegerät.
  • Verwenden Sie nur die für dieses Modell vorgesehenen Akkus.
