Bedienungsanleitung für Certa 150W Modified Sine Wave Can Inverter
Schnelle Hilfe und Anleitung für den Certa 150W Modified Sine Wave Can Inverter. Erfahren Sie alles über Installation, Sicherheitshinweise und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Certa 150W Modified Sine Wave Can Inverter wandelt 12V Gleichstrom aus dem Fahrzeug in 230V Wechselstrom um. Er ist für den Einsatz in Getränkehaltern konzipiert und bietet eine Dauerleistung von 150W. S. 1, 4
Wichtigste Schritte
- Installation des Wechselrichters S. 5
Erste Inbetriebnahme
- Vorbereitung vor der Nutzung S. 3, 5
Probleme und Lösungen
Selbstschutzsystem aktiviert
Trennen Sie den Wechselrichter vom Fahrzeug. Warten Sie ca. 30 Sekunden, bevor Sie ihn erneut anschließen.
S. 6Wartung und Reset
- Zurücksetzen nach Schutzabschaltung S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Dauerleistung | 150W | Maximale kontinuierliche Ausgangsleistung | S. 7 |
| Spitzenleistung | 300W | Maximale kurzzeitige Ausgangsleistung | S. 7 |
| USB-Ausgang | 5V, 2.1A | Ladeleistung für USB-Geräte | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 3
- Produktübersicht S. 4
- Installation S. 5, 6
- Technische Daten S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Certa 150W Modified Sine Wave Can Inverter ist ein kompakter Wechselrichter für Fahrzeuge, der 12V Gleichstrom in 230V Wechselstrom umwandelt. Er ist speziell für die Verwendung in Getränkehaltern konzipiert. Vor der ersten Inbetriebnahme ist es wichtig, die Kompatibilität der angeschlossenen Geräte mit der Dauerleistung von 150W zu prüfen. Das Gerät sollte nur in trockenen, staubfreien Umgebungen betrieben werden.
Produktübersicht
Das Gerät verfügt über folgende Anschlüsse und Bedienelemente:
- AC-Steckdose: Zum Anschluss von 230V-Geräten.
- USB-Anschluss: Zum Laden von Mobilgeräten (5V, 2.1A).
- Netzschalter: Zum Ein- und Ausschalten des Wechselrichters.
- 12V-Stecker: Zur Stromversorgung über die Kfz-Steckdose.

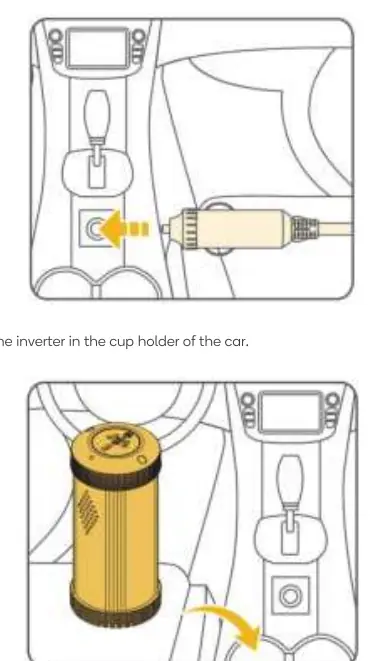

Installation
- Stellen Sie sicher, dass der Netzschalter des Wechselrichters auf OFF steht.
- Stecken Sie den 12V-Stecker des Wechselrichters in die 12V-Steckdose des Fahrzeugs.
- Platzieren Sie den Wechselrichter sicher im Getränkehalter des Fahrzeugs.
- Prüfen Sie die elektrischen Anforderungen Ihrer Geräte (Typenschild beachten). Die Gesamtleistung darf 150W nicht überschreiten.
- Starten Sie das Fahrzeug, schalten Sie den Wechselrichter ein und verbinden Sie die Geräte.
- Trennen Sie die Geräte und den Wechselrichter, wenn sie nicht mehr benötigt werden.
Hinweis: Sollte das Selbstschutzsystem aktiviert werden, trennen Sie den Wechselrichter vom Fahrzeug und warten Sie etwa 30 Sekunden, bevor Sie ihn erneut anschließen.
Sicherheitshinweise
- Verwenden Sie das Gerät nicht bei ausgeschaltetem Motor, um eine Entladung der Autobatterie zu vermeiden.
- Sorgen Sie für ausreichende Belüftung und blockieren Sie die Lüftungsöffnungen nicht.
- Nicht in der Nähe von Wasser, brennbaren Gasen oder in feuchten Umgebungen betreiben.
- Keine Metallgegenstände in die Steckdose einführen.
- Das Gerät enthält keine vom Benutzer zu wartenden Teile; nicht öffnen oder modifizieren.
Technische Daten
Das Gerät liefert eine modifizierte Sinuswelle mit einer Dauerleistung von 150W und einer Spitzenleistung von 300W. Der Betriebstemperaturbereich liegt zwischen 5°C und 35°C. Das Gerät verfügt über Schutzfunktionen gegen Unterspannung (10.2 – 10.8V) und Überspannung (15-16V).
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Prüfen Sie, ob der Motor läuft und die 12V-Steckdose Strom liefert. Stellen Sie sicher, dass der Netzschalter auf ON steht.
Selbstschutzsystem aktiviert
Trennen Sie den Wechselrichter vom Fahrzeug, warten Sie ca. 30 Sekunden und schließen Sie ihn erneut an.
Gerät überhitzt oder schaltet ab
Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind und das Gerät in einer gut belüfteten Umgebung steht.
Vor der Verwendung
- Stellen Sie sicher, dass der Netzschalter auf OFF steht.
- Prüfen Sie, ob die Eingangsspannung des Fahrzeugs 12V beträgt.
- Stellen Sie sicher, dass die Gesamtleistung der angeschlossenen Geräte 150W nicht überschreitet.
- Prüfen Sie das Gerät auf sichtbare Schäden vor der Verwendung.
Technische Daten in der Praxis
- Dauerleistung 150W
- Maximale Leistung, die das Gerät kontinuierlich liefern kann.
- Spitzenleistung 300W
- Kurzzeitige Leistung, die für Anlaufströme von Geräten zur Verfügung steht.
- USB-Ausgang 5V, 2.1A
- Zum Laden von Smartphones, Tablets und anderen USB-Geräten.
- Unterspannungsschutz 10.2 – 10.8V
- Schaltet das Gerät ab, um eine Tiefentladung der Autobatterie zu verhindern.
Abbildungen und Diagramme
- Die Übersicht zeigt die Position der AC-Steckdose an der Oberseite.
- Der USB-Port und der Netzschalter befinden sich an der Seite des Gehäuses.
- Der 12V-Stecker ist über ein Kabel fest mit dem Wechselrichter verbunden.
Modellkompatibilität
- Nur für Fahrzeuge mit 12V-Bordnetz geeignet.
- Nicht geeignet für Geräte, die mehr als 150W Dauerleistung benötigen.
- Nicht geeignet für Geräte, die Strom zurück in den Wechselrichter speisen könnten.
