Bedienungsanleitung für Certa 2-in-1 40m Laser- und Maßband

Erfahren Sie, wie Sie das Certa 2-in-1 40m Laser- und Maßband verwenden. Diese Anleitung enthält Informationen zur Messung, Moduswahl, Kalibrierung und zum Aufladen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Certa 2-in-1 40m Laser- und Maßband kombiniert ein klassisches Maßband mit einem Laser-Entfernungsmesser. Es unterstützt Flächen-, Volumen- und Pythagoras-Messungen und bietet Einstellmöglichkeiten für Offset, Ton und Hintergrundbeleuchtung. S. 1, 3, 4

Wichtigste Schritte

  • Einschalten S. 4
  • Ausschalten S. 6
  • Einheit ändern S. 5

Probleme und Lösungen

Daten löschen

Drücken Sie die Power-Taste, um die Messdaten zurückzusetzen.

S. 6

Technische Daten

Parameter Wert Hinweis Seiten
Messbereich 40m Maximale Laser-Messdistanz S. 1
Ladeanschluss USB Typ-C Anschluss zum Aufladen des Geräts S. 3, 6

Wo es im PDF steht

  • Produktübersicht S. 3
  • Bedienung S. 4
  • Einstellungen S. 5, 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bedienelemente Seite 3 Messmodi: Fläche, Volumen, Pythagoras Seite 4 Offset-Einstellung (CAL.0) Seite 5 Verwendung des Clips Seite 7

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Verwendung des Certa 2-in-1 40m Laser- und Maßbands. Das Gerät kombiniert ein klassisches Maßband mit einem Laser-Entfernungsmesser. Es unterstützt verschiedene Messmodi wie Flächen-, Volumen- und Pythagoras-Berechnungen. Bitte stellen Sie sicher, dass das Gerät vor der ersten Verwendung vollständig aufgeladen ist.

Produktübersicht

Das Gerät verfügt über folgende Bedienelemente:

Übersicht der Bedienelemente
Übersicht der Bedienelemente
Verwendung des Clips
Verwendung des Clips
  • Mess-/Einstelltaste: Zum Einschalten, Messen und für Einstellungen.
  • Messmethoden-Taste: Zum Wechseln zwischen Flächen-, Volumen- und Pythagoras-Modus.
  • Unit/End-Taste: Zum Wechseln der Maßeinheiten und des Nullpunkts.
  • Power-Taste: Zum Löschen von Daten und Ausschalten.
  • Display: Zeigt Messwerte und Einstellungen an.
  • Ladeanschluss: USB Typ-C.

Bedienung

Einschalten und Messen

Halten Sie die Mess-/Einstelltaste 2 Sekunden lang gedrückt, um das Gerät einzuschalten. Drücken Sie die Taste erneut, um eine Messung durchzuführen. Halten Sie die Taste gedrückt, um eine kontinuierliche Messung zu starten.

Messmethoden ändern

Drücken Sie die Messmethoden-Taste, um den Modus zu wechseln:

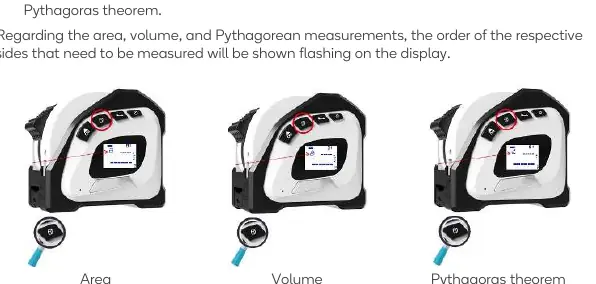

Messmodi: Fläche, Volumen, Pythagoras
Messmodi: Fläche, Volumen, Pythagoras
  • 1x drücken: Flächenmessung.
  • 2x drücken: Volumenmessung.
  • 3x drücken: Pythagoras-Messung.

Die Reihenfolge der zu messenden Seiten wird blinkend auf dem Display angezeigt.

Einheiten und Nullpunkt

Halten Sie die Unit/End-Taste gedrückt, um zwischen Metern (m), Zoll (in) und Fuß (ft) zu wechseln. Drücken Sie die Taste kurz, um den Nullpunkt der Messung zwischen dem vorderen und hinteren Ende des Geräts umzuschalten.

Einstellungen

Um in das Einstellungsmenü zu gelangen, halten Sie die Mess-/Einstelltaste 5 Sekunden lang gedrückt, bis 'Boot' erscheint.

Offset-Einstellung (CAL.0)
Offset-Einstellung (CAL.0)
  1. Offset-Einstellung (CAL.0): Halten Sie die Mess-/Einstelltaste 2 Sekunden lang gedrückt. Der Offset kann zwischen -7mm und 7mm angepasst werden. Bestätigen Sie mit 2 Sekunden langem Drücken.
  2. Ton-Einstellungen: Aktivieren oder deaktivieren Sie den Signalton bei Messungen.
  3. Hintergrundbeleuchtung: Aktivieren oder deaktivieren Sie die Displaybeleuchtung.

Aufladen

Verbinden Sie das USB Typ-C-Kabel mit dem Ladeanschluss des Geräts und einem geeigneten Netzadapter (nicht im Lieferumfang enthalten). Schalten Sie das Gerät ein, um den Ladevorgang zu starten.

Praktische Hilfe

Typische Probleme

Gerät lässt sich nicht einschalten

Stellen Sie sicher, dass das Gerät über den USB-C-Anschluss vollständig aufgeladen ist.

Messwerte sind ungenau

Überprüfen Sie die Offset-Einstellungen (CAL.0) und kalibrieren Sie das Gerät bei Bedarf neu.

Vor der Verwendung

  • Gerät vollständig aufladen.
  • Gewünschte Maßeinheit (m, in, ft) prüfen.
  • Nullpunkt (vorne oder hinten) für die Messung festlegen.
  • Messmodus (Einzelmessung, Fläche, Volumen, Pythagoras) auswählen.

Technische Daten in der Praxis

Pythagoras-Modus
Berechnung von Abständen über indirekte Messungen.

Abbildungen und Diagramme

  • Die Tasten am Gerät steuern Messung, Moduswahl, Einheiten und Einstellungen.
  • Das Display zeigt den aktuellen Modus, die Einheit und den Nullpunkt an.

Modellkompatibilität

  • USB-C Ladekabel im Lieferumfang enthalten.
  • Netzadapter nicht im Lieferumfang enthalten.
