Installationsanleitung für Caroma Cube 0.8L Cleanflush Urinal
Detaillierte Installationsanleitung für das Caroma Cube 0.8L Cleanflush Urinal. Enthält Anweisungen für Inwall-, Induct- und Inceiling-Montage, elektrische Anschlüsse, Druckeinstellungen und Wartungshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Inbetriebnahme des Caroma Cube 0.8L Cleanflush Urinals. Vor der Installation ist sicherzustellen, dass die Wasserleitungen gespült wurden. Das System erfordert einen Betriebsdruck von 300 bis 500 kPa und einen Mindestdurchfluss von 18 Litern pro Minute. Das Magnetventil muss zwingend vertikal installiert werden.
Installationsarten
Das Urinal unterstützt drei verschiedene Installationsmethoden:
- Inwall-Installation: Einbau in die Wand mit verdeckter Befestigung.
- Induct-Installation: Installation in einem Versorgungsschacht.
- Inceiling-Installation: Installation mit Deckenanschluss.
Bei allen Varianten ist ein Zugang zum Serviceventil erforderlich.
Montage und Anschluss
Befolgen Sie diese Schritte für eine korrekte Installation:
- Vorbereitung: Spülen Sie die Leitungen vor der Installation des Magnetventils.
- Wasseranschluss: Schließen Sie die Wasserzufuhr und das Spülrohr an. Das Spülrohr muss vertikal und gerade verlaufen, um Rückstau zu vermeiden.
- Elektrische Installation: Verwenden Sie ein flexibles Schutzrohr für das Sensorkabel. Schließen Sie das Magnetventil an die Sensoreinheit an.
- Sensor-Montage: Reinigen Sie den Bereich auf der Rückseite des Urinals von Staub und Fett. Tragen Sie den mitgelieferten Mastixkleber auf die schwarze Kunststoffseite des Sensors auf und kleben Sie ihn mit dem Kabel nach oben zeigend auf das Urinal.
Einstellung und Wartung
Das Gerät ist werkseitig auf ein Spülvolumen von 0,8 Litern bei einem Eingangsdruck von 300–400 kPa voreingestellt. Bei einem Eingangsdruck von 401–500 kPa halten Sie die FLUSH-Taste am Controller für 5 Sekunden gedrückt, um die Druckeinstellung anzupassen.
Wartung: Das Produkt unterliegt normalem Verschleiß. Überprüfen Sie alle Komponenten regelmäßig und ersetzen Sie diese bei Bedarf. Reinigen Sie die glasierte Oberfläche mit einem milden Haushaltsreiniger oder warmem Seifenwasser.
Herstellerinformationen
Caroma
Praktische Hilfe
Typische Probleme
Wasserdurchfluss unzureichend
Stellen Sie sicher, dass der Leitungsdruck zwischen 300 und 500 kPa liegt und der Mindestdurchfluss 18 l/min beträgt.
Sensor reagiert nicht
Überprüfen Sie die Kabelverbindungen zwischen Sensor und Steuereinheit sowie die Stromversorgung.
Wasserstau im Spülrohr
Stellen Sie sicher, dass das Spülrohr absolut vertikal und gerade installiert ist.
Vor der Verwendung
- Leitungen vor der Installation des Magnetventils spülen.
- Mindestdurchmesser der Zuleitung von 20 mm sicherstellen.
- Flexibles Schutzrohr für das Sensorkabel verwenden (nicht im Lieferumfang).
- Sicherstellen, dass das Magnetventil vertikal installiert ist.
- Sensor mit dem mitgelieferten Mastixkleber fest auf das Urinal kleben.
Technische Daten in der Praxis
- Betriebsdruck
- 300–500 kPa erforderlich für eine korrekte Spülleistung.
- Mindestdurchfluss
- 18 Liter pro Minute sind für den Spülvorgang notwendig.
Abbildungen und Diagramme

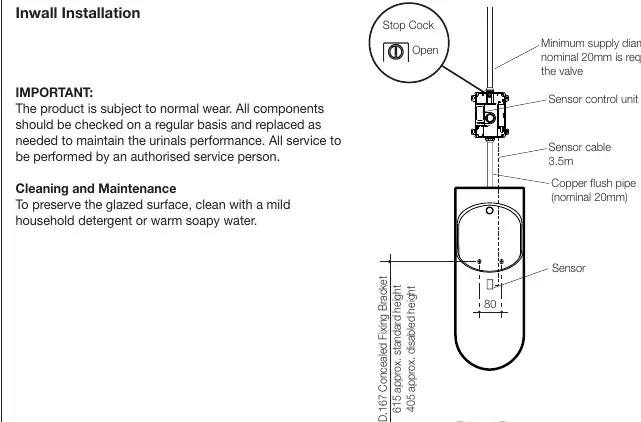

- Fig. 1: Inwall-Installation mit Details zu Einbauhöhe und Anschlüssen.

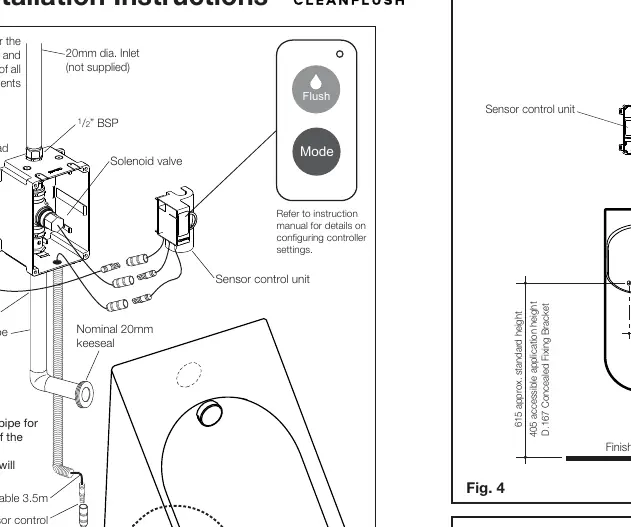

- Fig. 2: Anschlussdetails für Sensor, Magnetventil und Stromversorgung.

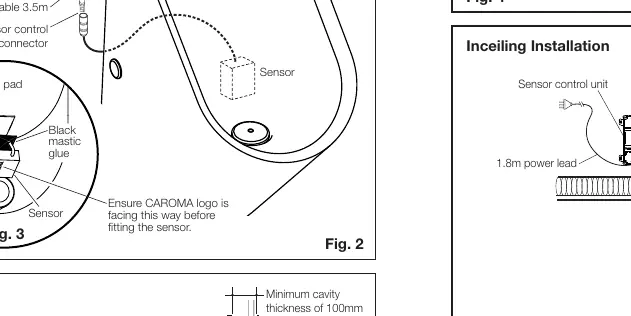

- Fig. 3: Montage des Sensors mit Mastixkleber.

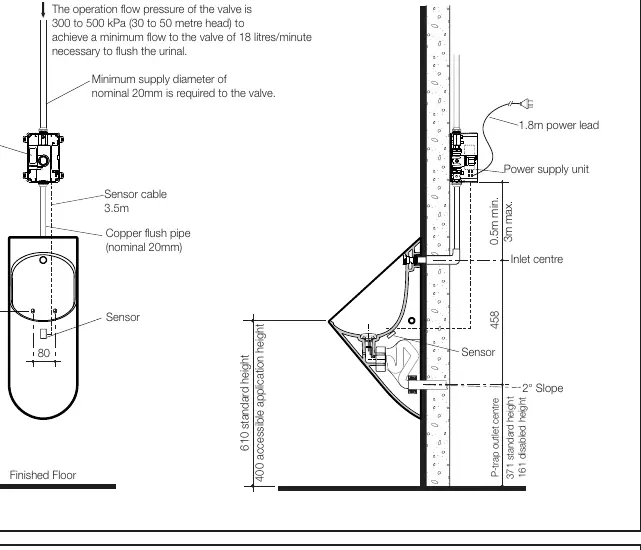

- Fig. 4: Induct-Installation mit Sensor- und Wasseranschluss.
- Fig. 5: Inceiling-Installation mit Sensor- und Wasseranschluss.
Modellkompatibilität
- Nur für den Einsatz mit Caroma Cube 0.8L Cleanflush Systemen.
- Installation muss gemäß AS/NZS 3500.2 erfolgen.
