Bedienungsanleitung für BRESSER 9652100 Digitalmikroskop mit LCD

Wichtige Informationen aus der Anleitung

Dieses Dokument ist ein wesentlicher Bestandteil des BRESSER 9652100 Digitalmikroskops. Es enthält Anweisungen für die sichere Inbetriebnahme, Bedienung und Wartung. Das Gerät ist ausschließlich für die private Nutzung in Innenräumen zur vergrößerten Darstellung von Naturbeobachtungen bestimmt. Vor der ersten Verwendung sollten die Sicherheitshinweise aufmerksam gelesen werden.

Montage des Mikroskops

Das Mikroskop wird mit einem Standfuß geliefert. Zur Montage:

• Setzen Sie das LCD-Mikroskop in die Halterung ein.
• Ziehen Sie die beiden Fixierschrauben handfest an.
• Bei höheren Objekten kann das mitgelieferte Adapterstück in das Aufnahmegewinde geschraubt werden, um die Arbeitshöhe zu erhöhen.

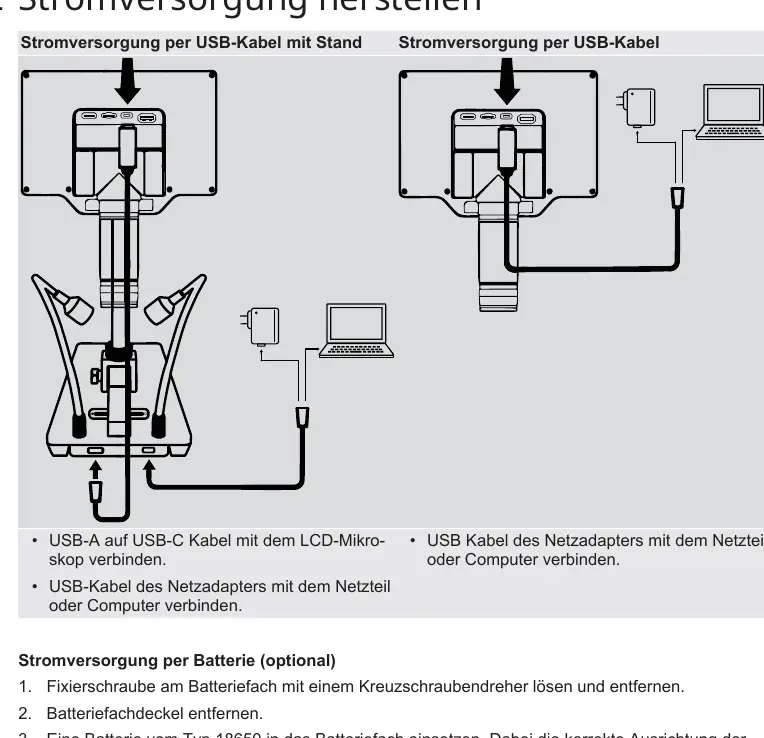

Stromversorgung

Das Gerät kann auf zwei Arten betrieben werden:

• USB-Kabel: Anschluss über das mitgelieferte Netzteil oder einen Computer.
• Batteriebetrieb (optional): Ein Li-Ion Akku (Typ 18650) kann in das Batteriefach eingesetzt werden. Achten Sie dabei auf die korrekte Polung (+/-).

Beleuchtung einstellen

Das Mikroskop verfügt über eine LED-Ringbeleuchtung am Objektiv sowie zwei Schwanenhals-LEDs am Standfuß. Die Helligkeit lässt sich stufenlos über die Touch-Leiste am Stand oder am Mikroskop steuern.

Verbindung zum PC

Das Mikroskop kann über USB mit einem Windows-PC verbunden werden:

• Verbinden Sie das Gerät per USB-Kabel.
• Nach dem Anschluss kann das Gerät im USB UVC Modus (Kamera) oder MSDC Modus (Massenspeicher) verwendet werden.
• Der Wechsel zwischen den Modi erfolgt durch Drücken der OK-Taste.

WIFI-Funktion

Zur Steuerung und Übertragung von Bildern auf ein Smartphone oder Tablet:

1. Laden Sie die App iSmartDV herunter.
2. Aktivieren Sie die WIFI-Funktion im Menü des Mikroskops.
3. Verbinden Sie Ihr Smartphone mit dem WIFI des Mikroskops (Passwort: 1234567890).
4. Starten Sie die App und wählen Sie das Mikroskop aus.

Bedienung und Funktionen

Das Gerät bietet verschiedene Funktionen zur Bildaufnahme und -wiedergabe:

• Zoom: Nutzen Sie den Zoom-Ring für optische Vergrößerung und die Pfeiltasten für digitalen Zoom (1x-16x).
• Fokussierung: Nutzen Sie die Grobfokussierung am Stand und den Zoom-Ring zur Feinfokussierung.
• Aufnahme: Die OK-Taste kann im Menü mit Aktionen wie Foto, Video oder Standbild (Freeze) belegt werden.
• Mausbedienung: Eine angeschlossene Maus ermöglicht die einfache Navigation durch Menüs und Messfunktionen.

Messfunktionen

Das Mikroskop bietet umfangreiche Messwerkzeuge:

• Rechtsklick mit der Maus öffnet das Menü für Messfunktionen.
• Es können Punkte, Linien, Formen (Rechteck, Polygon), Kreise und Winkel gemessen werden.
• Die Kalibrierung kann über das Menü angepasst werden, um präzise Ergebnisse zu erzielen.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Gerät lässt sich nicht einschalten: Stromanschluss prüfen oder Batterie korrekt einsetzen.
• Kein Bild auf dem LCD: Monitor einschalten und HDMI-Modus prüfen.
• Touch-Leiste reagiert nicht: Fingerfeuchtigkeit prüfen oder Störquellen in der Umgebung ausschließen.
• Bild zu dunkel/hell: Fokus und Beleuchtungseinstellungen überprüfen.
