Bedienungsanleitung für Bresser Advance ICD 10x-160x Zoom-Stereomikroskop

Wichtige Informationen aus der Anleitung

Dieses Dokument ist ein wesentlicher Bestandteil des Bresser Advance ICD 10x-160x Zoom-Stereomikroskops. Vor der Inbetriebnahme müssen die Sicherheitshinweise sorgfältig gelesen werden. Das Gerät ist nicht für Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten ohne Aufsicht bestimmt. Achten Sie besonders auf die Gefahren durch Stromschläge, Erstickungsgefahr durch Kleinteile und Brandgefahr bei unsachgemäßer Handhabung.

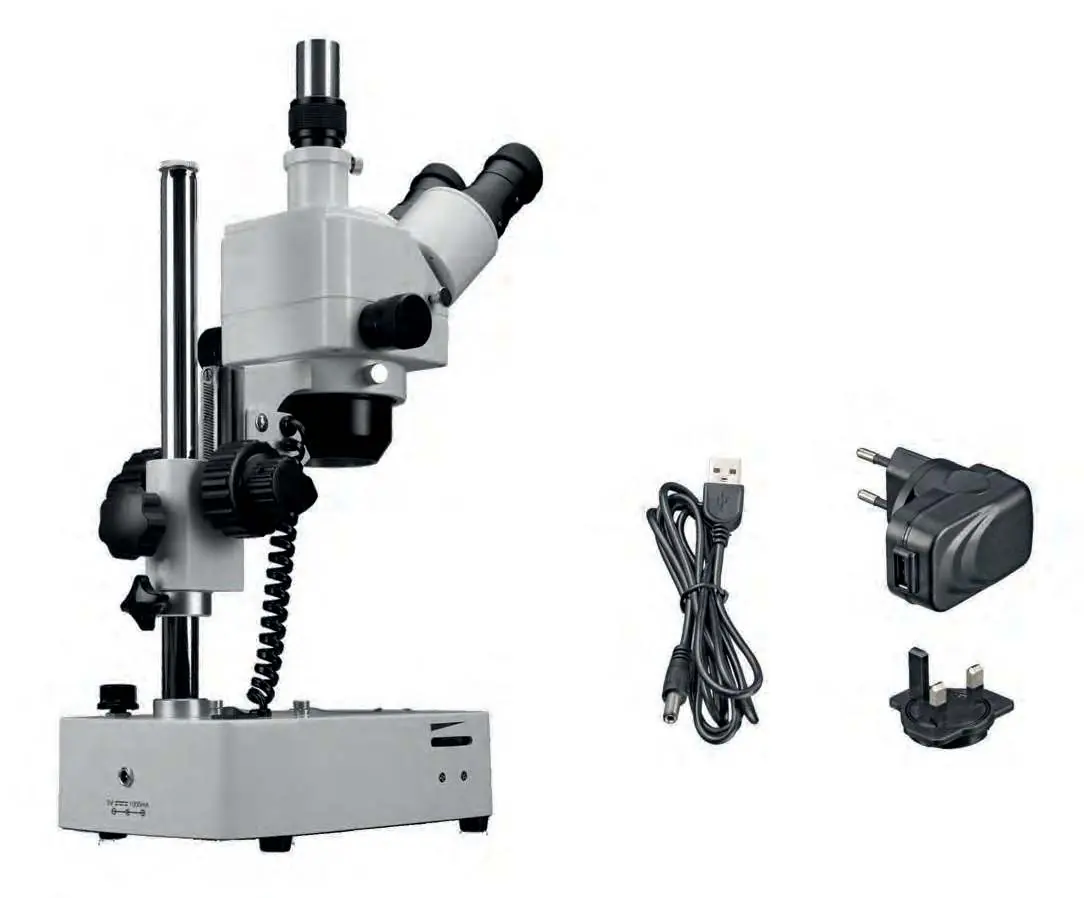

Lieferumfang

• Zoom-Stereomikroskop mit LED-Beleuchtung
• 2 Paar Weitfeld-Okulare (WF 10x / WF 20x)
• 1x Vorsatzlinse (2-fach)
• 1 Paar Gummiaugenmuscheln
• Objektplatten (Glas matt, Kunststoff schwarz/weiß)
• Netzadapter (5V/1A) mit EU- und UK-Steckeradaptern
• USB-Stromkabel (1 m)
• Staubschutzhülle
• Werkzeugschlüssel für Friktionseinstellung

Standortwahl und Aufbau

Wählen Sie eine flache, stabile, erschütterungsfreie und nicht brennbare Oberfläche. Sorgen Sie für einen Abstand von mindestens 10 cm um das Gerät herum. Stellen Sie sicher, dass das Netzkabel jederzeit zugänglich ist und das Gerät vor der ersten Anwendung vollständig trocken ist. Verwenden Sie ausschließlich den mitgelieferten Netzadapter.

Bedienung des Mikroskops

Spannungsversorgung und Ein-/Ausschalten

Verbinden Sie das USB-Kabel mit der Netzanschlussbuchse am Mikroskop und dem Netzadapter. Stellen Sie sicher, dass der Steckeradapter fest am Netzadapter montiert ist. Schalten Sie das Gerät über den EIN/AUS-Schalter (Position 'I') ein.

Präparat platzieren und Beleuchtung

Legen Sie das Präparat auf die Glasplatte und fixieren Sie es bei Bedarf mit den Klemmhalterungen. Nutzen Sie den Umschalter für Auflicht (Position 'I'), Durchlicht (Position 'III') oder beides (Position 'II'). Die Helligkeit lässt sich stufenlos über den Dimmer regeln.

Fokussierung und Zoom

Nutzen Sie den Grobtrieb für die grobe Einstellung und den Feintrieb für die Schärfe. Die Vergrößerung lässt sich stufenlos über die Zoom-Drehknöpfe einstellen. Der Dioptrienausgleich erfolgt über die Einstellringe an den Okularen.

Trinotubus für Fotografie

Für fotografische Zwecke kann der Trinotubus genutzt werden. Ziehen Sie den Hebel für die Bino/Trino-Umstellung heraus, um den Strahlengang umzulenken. Achten Sie darauf, dass für verschiedene Kameras ggf. zusätzliche Adapter erforderlich sind.

Wartung und Reinigung

Trennen Sie vor Reinigungsarbeiten immer die Stromzufuhr. Blasen Sie losen Staub von den Linsen und reinigen Sie diese vorsichtig mit einem weichen, in 30-70% Alkohol getränkten Tuch. Verwenden Sie keine aggressiven organischen Lösungsmittel. Decken Sie das Mikroskop bei Nichtgebrauch mit der Staubschutzhülle ab.

Technische Daten

• Vergrößerung: 10x-160x (stufenlos)
• Arbeitsabstand: 28-80 mm
• Maximale Objekthöhe: ca. 230 mm
• Beleuchtung: LED (Auflicht und Durchlicht)
• Maße: 330 x 148 x 620 mm
• Gewicht: 4,7 kg
