Bedienungsanleitung für Bresser Analyth STR Stereomikroskop
Schnelle Hilfe und Bedienungsanleitung für das Bresser Analyth STR Stereomikroskop. Erfahren Sie alles über Beleuchtung, Fokussierung, Dioptrieneinstellung und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Bresser Analyth STR ist ein Stereomikroskop für optische Untersuchungen. Diese Anleitung beschreibt die Inbetriebnahme, die Beleuchtungsoptionen, die korrekte Fokussierung sowie die Wartung des Geräts. Stellen Sie sicher, dass das Gerät auf einem stabilen Untergrund steht und das Netzteil jederzeit zugänglich ist.
Gerätebeschreibung
Das Mikroskop besteht aus folgenden Hauptkomponenten:
- Okulare und binokularer Aufsatz
- Fokussiertrieb
- Auflicht- und Durchlicht-Beleuchtung
- Mikroskoptisch mit Objektplatte und Objektklammern
- Batteriefach (Unterseite)
- Netzteilanschluss
Beleuchtung
Das Gerät bietet drei Beleuchtungsoptionen: Auflicht, Durchlicht oder beides kombiniert. Der Betrieb ist über das mitgelieferte Netzteil oder alternativ über Batterien (Typ AA) möglich. Achten Sie beim Einlegen der Batterien auf die korrekte Polung. Die Helligkeit für Auf- und Durchlicht kann separat über die Regler eingestellt werden.
Beobachtung und Fokussierung
Platzieren Sie das Objekt mittig auf dem Mikroskoptisch und fixieren Sie es bei Bedarf mit den Objektklammern. Die Vergrößerung (1x, 2x oder 4x) wird durch Drehen des Objektivhalters eingestellt. Beginnen Sie die Beobachtung immer mit der niedrigsten Vergrößerung (1x).
Dioptrieneinstellung:
- Stellen Sie die Dioptrieeinstellung am linken Okular auf die Mittelposition.
- Schließen Sie das linke Auge und fokussieren Sie das Bild für das rechte Auge mit dem Fokussiertrieb.
- Schließen Sie das rechte Auge und stellen Sie die Schärfe für das linke Auge am Dioptriering ein.
Wartung und Pflege
Das Mikroskop ist ein optisches Präzisionsgerät. Vermeiden Sie Staub, Feuchtigkeit und Fingerabdrücke auf den Linsen. Reinigen Sie das Gehäuse mit einem weichen Tuch und die optischen Flächen mit einem fusselfreien Tuch, das leicht mit Alkohol befeuchtet wurde. Decken Sie das Gerät bei Nichtgebrauch mit der Staubschutzhülle ab.
Technische Daten
Die Gesamtvergrößerung ergibt sich aus der Multiplikation der Objektiv- und Okularvergrößerung (10x, 20x, 40x). Die LED-Beleuchtung hat eine Lebensdauer von ca. 20.000 Betriebsstunden.
Praktische Hilfe
Typische Probleme
Der Mikroskop-Kopf hält die Position nicht und fährt durch Eigengewicht herunter.
Stellen Sie die Friktion des Fokussiertriebs ein, indem Sie die beiden Fokussiertriebe gegenläufig drehen.
Bild ist unscharf.
Führen Sie die Dioptrieneinstellung erneut durch und prüfen Sie, ob das Objekt korrekt auf dem Mikroskoptisch positioniert ist.
Vor der Verwendung
- Stabiler und gerader Untergrund gewählt?
- Netzteil korrekt angeschlossen oder Batterien (Typ AA) mit richtiger Polung eingelegt?
- Beleuchtungsart (Auflicht/Durchlicht) gewählt?
- Objekt mittig auf dem Mikroskoptisch platziert?
- Dioptrieneinstellung für beide Augen durchgeführt?
Technische Daten in der Praxis
- Gesamtvergrößerung
- 10x, 20x, 40x (errechnet durch Multiplikation von Objektiv- und Okularvergrößerung).
Abbildungen und Diagramme

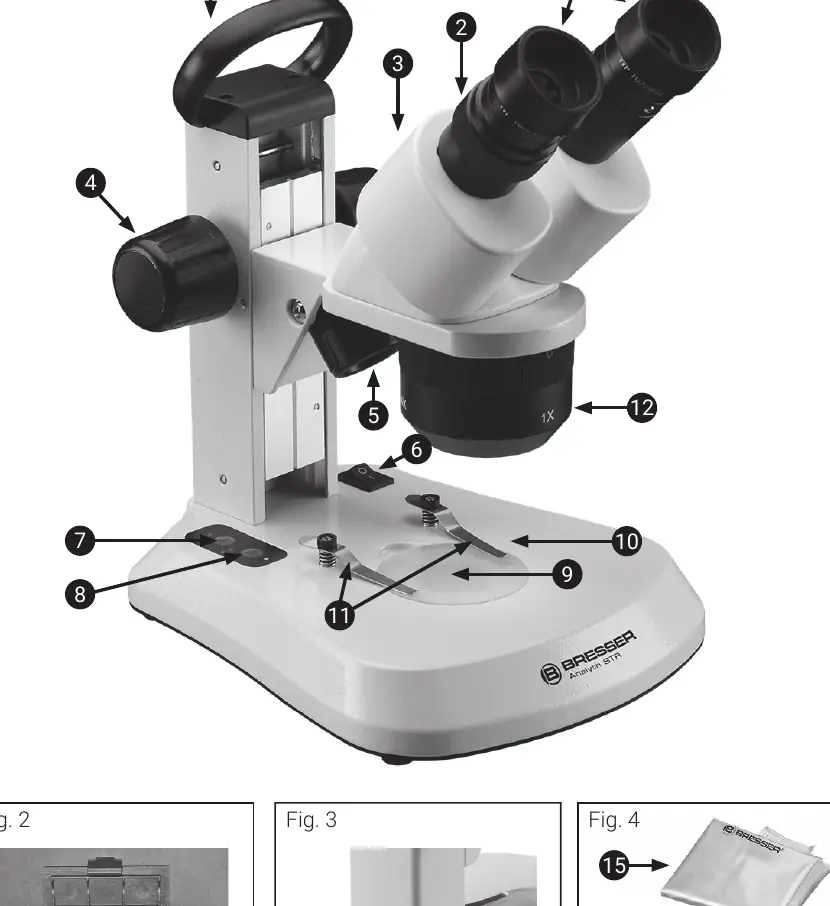

- Fig. 1: Übersicht der Bedienelemente (Okulare, Fokussiertrieb, Beleuchtungsschalter).
- Fig. 2: Batteriefach auf der Unterseite des Mikroskops.
- Fig. 4: Zubehörumfang (Netzteil, Staubschutzhülle, Objektplatte).
Modellkompatibilität
- Das Gerät kann mit Netzteil oder Batterien (Typ AA) betrieben werden.
- Akkus werden im Gerät nicht geladen.
