Bedienungsanleitung für Bresser Analyth STR Trino Stereomikroskop

Schnelle Anleitung für das Bresser Analyth STR Trino Stereomikroskop. Erfahren Sie alles über Beleuchtung, Scharfeinstellung, Kamera-Montage und Wartung.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Das Bresser Analyth STR Trino ist ein hochwertiges Stereomikroskop für optische Untersuchungen. Diese Anleitung deckt die Inbetriebnahme, die Beleuchtungsoptionen, die Scharfeinstellung sowie die Wartung ab. Das Gerät kann sowohl über das mitgelieferte Netzteil als auch über Batterien betrieben werden.

Beschreibung der Teile

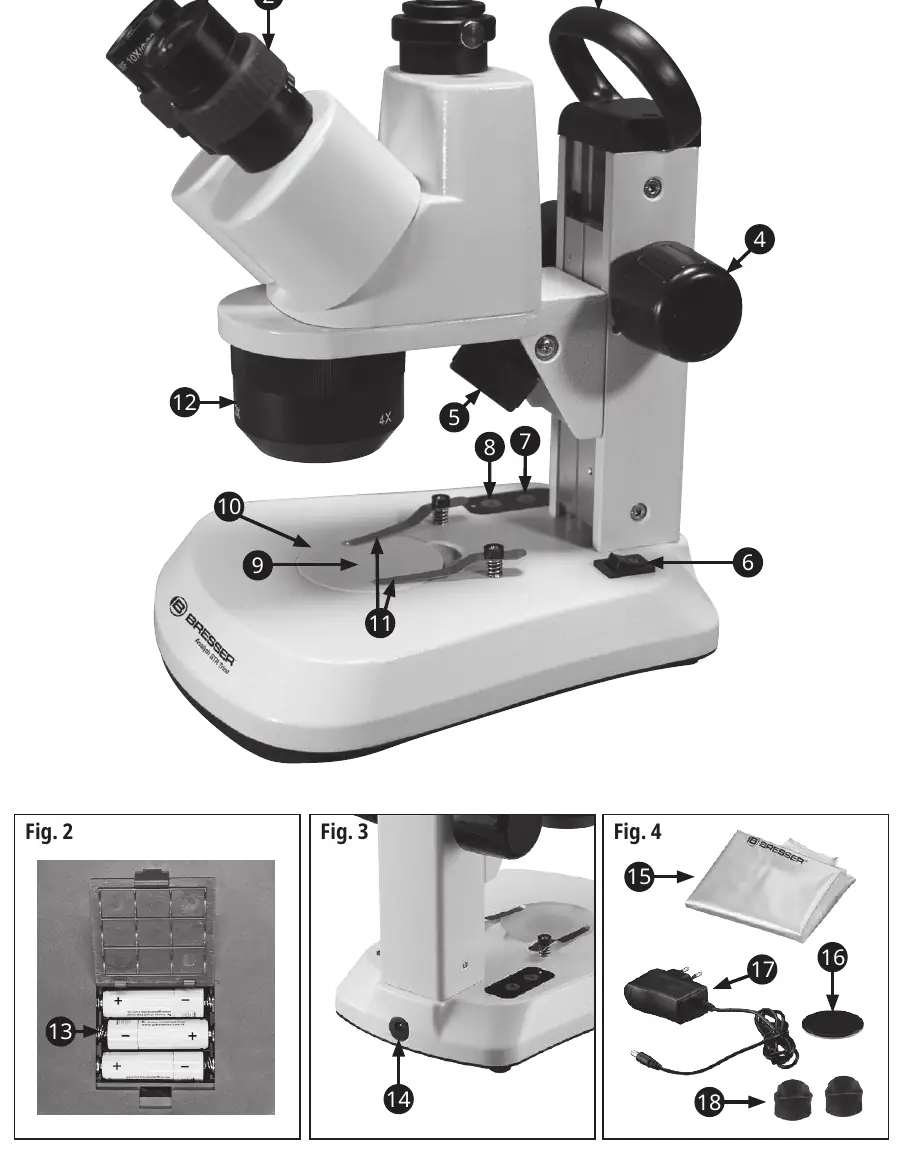

Übersicht der Mikroskop-Komponenten (Fig. 1)

1: Okulare
2: Dioptrie-Einstellung
3: Trinokularer Ansatz
4: Fokussiertrieb
5: Auflicht-Beleuchtung
6: Ein-/Aus-Schalter
7: Helligkeitsregelung (Auflicht)
8: Helligkeitsregelung (Durchlicht)
9: Durchlicht-Beleuchtung
10: Mikroskoptisch mit Objektplatte
11: Objektklammern
12: Objektivhalter (drehbar)
13: Batteriefach
14: Netzteilanschluss
15: Staubschutzhülle
16: Objektplatte (schwarz/weiß)
17: Netzteil
18: Gummiaugenmuschel
19: Tragegriff

Standortwahl und Stromversorgung

Wählen Sie einen geraden und stabilen Untergrund. Das Gerät sollte so platziert werden, dass der Netzstecker jederzeit leicht zugänglich ist. Die Beleuchtung kann über das Netzteil oder alternativ über Batterien (Typ AA) betrieben werden. Das Batteriefach befindet sich an der Unterseite des Mikroskops. Achten Sie beim Einlegen auf die korrekte Polung.

Beleuchtungsoptionen

Das Analyth STR bietet drei Beleuchtungsmodi: Auflicht, Durchlicht oder beides gleichzeitig. Die Helligkeit für Auf- und Durchlicht kann über die Regler (7 und 8) separat eingestellt werden. Die LED-Beleuchtung hat eine Lebensdauer von ca. 20.000 Stunden.

Beobachtung und Einstellungen

Platzieren Sie das Objekt mittig auf dem Mikroskoptisch (10) und fixieren Sie es ggf. mit den Objektklammern (11). Die Vergrößerung (1x, 2x oder 4x) wird durch Drehen des Objektivhalters (12) eingestellt. Beginnen Sie immer mit der 1x-Vergrößerung. Zur Scharfeinstellung nutzen Sie den Fokussiertrieb (4). Der Augenabstand lässt sich durch Verdrehen des binokularen Aufsatzes anpassen.

Trinokularer Ansatz und Kamera

Der trinokulare Ansatz (3) ist für die Aufnahme einer Kamera mit einem Adapterdurchmesser von 23,2 mm ausgelegt. Der innere Teil ist höhenverstellbar und kann mit einer Rändelschraube gesichert werden. Falls die Kamera nicht parfokal zu den Okularen eingestellt werden kann, ist eine Korrektur über die Fokussierknöpfe erforderlich.

Pflege und Wartung

Vermeiden Sie Staub, Feuchtigkeit und Fingerabdrücke auf den optischen Flächen. Reinigen Sie verschmutzte Stellen mit einem weichen Pinsel oder einem fusselfreien Tuch, das leicht mit Alkohol befeuchtet wurde. Decken Sie das Mikroskop nach Gebrauch mit der Staubschutzhaube ab.

Technische Daten

Okulare: 2 Stück 10x
Objektive: 1x, 2x und 4x, Stereo
Gesamtvergrößerung: 10x, 20x, 40x
Beleuchtungsart: LED

Praktische Hilfe

Typische Probleme

Der Mikroskop-Kopf sinkt durch Eigengewicht ab.

Stellen Sie die Friktion der Fokussiertriebe durch gegenläufiges Drehen der beiden Fokussierräder fester ein.

Das Bild in der Kamera ist nicht scharf, wenn die Okulare scharf sind.

Die Kamera ist nicht parfokal eingestellt. Korrigieren Sie die Schärfe über die Fokussierknöpfe oder nutzen Sie einen passenden Adapter.

Sehr flache Objekte lassen sich nicht scharfstellen.

Platzieren Sie das Objekt auf einem kleinen Podest, um den Fokusbereich zu optimieren.

Vor der Verwendung

Stellen Sie das Mikroskop auf einen geraden und stabilen Untergrund.
Prüfen Sie, ob das Netzteil fest im Netzteilanschluss (14) sitzt.
Bei Batteriebetrieb: Prüfen Sie die korrekte Polung der AA-Batterien im Batteriefach (13).
Entfernen Sie die Staubschutzhülle (15) vor der Benutzung.
Stellen Sie sicher, dass die Objektplatte (16) korrekt eingelegt ist.

Technische Daten in der Praxis

Gesamtvergrößerung: Ergibt sich aus der Multiplikation der Objektivvergrößerung (1x, 2x, 4x) mit der Okularvergrößerung (10x).
Trinokularer Ansatz: Zusätzlicher Tubus zur Montage einer Kamera, geeignet für Adapter mit 23,2 mm Durchmesser.
LED-Beleuchtung: Langlebige Lichtquelle mit ca. 20.000 Betriebsstunden.

Abbildungen und Diagramme

Fig. 1: Übersicht der Bedienelemente und Komponenten des Mikroskops.
Fig. 2: Batteriefach an der Unterseite des Geräts.
Fig. 3: Anschluss für das Netzteil.
Fig. 4: Mitgeliefertes Zubehör (Staubschutzhülle, Netzteil, Objektplatte, Augenmuscheln).

Modellkompatibilität

Kamera-Adapter müssen einen Durchmesser von 23,2 mm aufweisen.
Akkus werden im Gerät nicht geladen.
Nicht alle Kameras sind parfokal zu den Okularen einstellbar.
