Bedienungsanleitung für den Akku-Bohrschrauber Bosch GSR 18V-90 FC Professional

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb des Akku-Bohrschraubers Bosch GSR 18V-90 FC Professional. Es umfasst Montageanweisungen, Bedienungshinweise, Sicherheitsfunktionen und Wartungstipps.

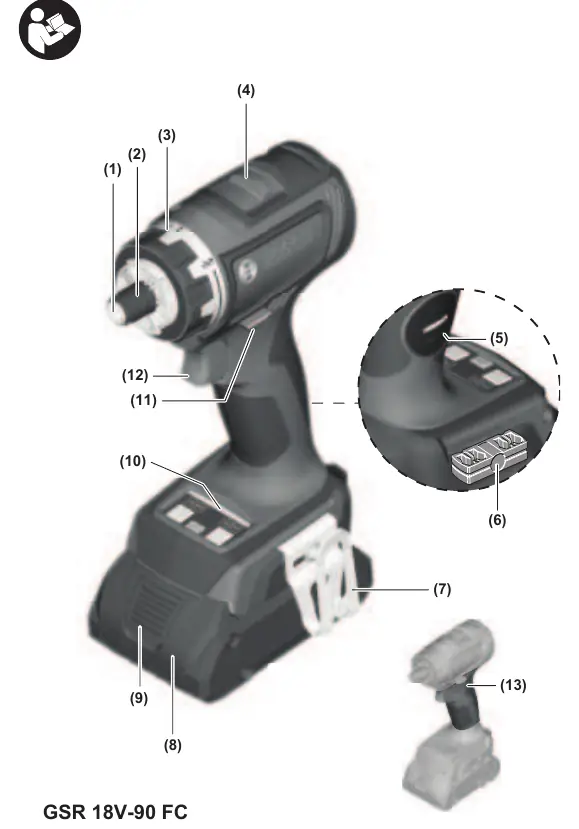

Produktbeschreibung

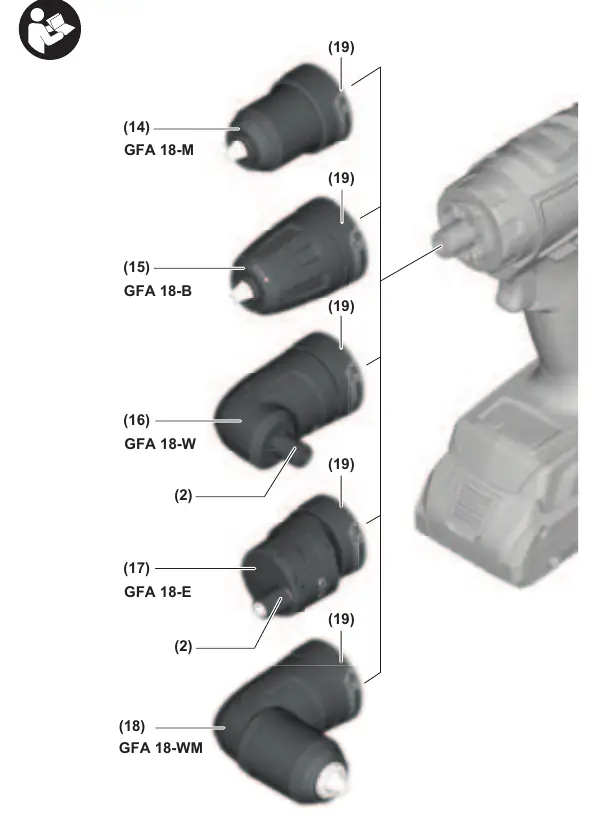

Der GSR 18V-90 FC ist ein leistungsstarker Akku-Bohrschrauber, der für das Eindrehen und Lösen von Schrauben sowie für Bohrungen in Holz, Metall und Kunststoff konzipiert ist. Das Gerät zeichnet sich durch seine Flexibilität aus, da es mit verschiedenen Aufsätzen (GFA 18-M, GFA 18-B, GFA 18-W, GFA 18-E, GFA 18-WM) verwendet werden kann. Zudem verfügt es über eine Bluetooth-Schnittstelle zur Datenübertragung bei Verwendung des optionalen Moduls GCY 42.

Montage

Akku einsetzen: Schieben Sie den geladenen Akku in die Aufnahme, bis er hörbar einrastet. Zum Entfernen drücken Sie die Entriegelungstaste.

Bluetooth-Modul: Informationen zur Installation des Bluetooth Low Energy Moduls GCY 42 finden Sie in der entsprechenden separaten Anleitung.

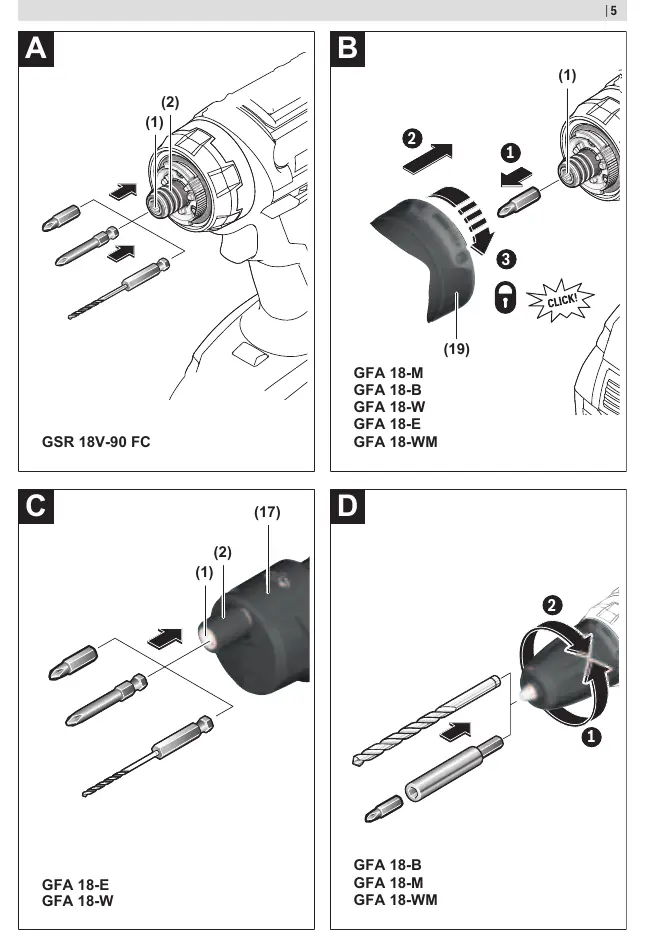

Werkzeugwechsel: Ziehen Sie die Verriegelungshülse nach hinten, um das Einsatzwerkzeug in die Aufnahme einzusetzen oder zu entnehmen.

Aufsatzwechsel: Entfernen Sie das Einsatzwerkzeug. Setzen Sie den gewünschten Aufsatz in die Aufnahme ein und drehen Sie den Feststellring, bis er hörbar einrastet.

Bedienung

Drehrichtung: Nutzen Sie den Drehrichtungsumschalter, um zwischen Rechts- und Linkslauf zu wechseln. Betätigen Sie diesen nur bei Stillstand des Geräts.

Drehmomentvorwahl: Mit dem Einstellring können Sie das Drehmoment in 20 Stufen vorwählen. In der Bohr-Position ist die Überlastkupplung deaktiviert.

Gangwahl: Der Gangwahlschalter ermöglicht die Wahl zwischen zwei Drehzahlbereichen. Betätigen Sie diesen nur bei Stillstand.

Sicherheitsfunktionen

KickBack Control: Diese Funktion schaltet das Gerät bei plötzlicher, unvorhersehbarer Rotation um die Bohrachse sofort ab, um den Benutzer zu schützen. Ein rotes Blinken der LED und des Arbeitslichts signalisiert dies.

Precision Clutch: Diese Funktion stoppt das Ratschen bei Erreichen des eingestellten Drehmoments, was Verschleiß und Lärm reduziert.

Wartung und Reinigung

Halten Sie das Gerät und die Lüftungsschlitze stets sauber, um eine einwandfreie Funktion zu gewährleisten. Entfernen Sie den Akku vor allen Arbeiten am Gerät.
