Bedienungsanleitung für Bosch AdvancedDrill 18V-80 / AdvancedImpact 18V-80...
Schnellstartanleitung für die Bosch Akku-Bohrschrauber AdvancedDrill 18V-80 und AdvancedImpact 18V-80. Enthält Informationen zu Montage, Betrieb, Werkzeugwechsel und Sicherheit.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Gerät ist ein Akku-Bohrschrauber (AdvancedDrill) bzw. Akku-Schlagbohrschrauber (AdvancedImpact) zum Schrauben und Bohren. S. 10
Wichtigste Schritte
- Akku vor allen Arbeiten am Elektrowerkzeug entnehmen. S. 12
Erste Inbetriebnahme
- Akku vollständig laden, dann in die Aufnahme schieben, bis er einrastet. S. 12
Probleme und Lösungen
Überlastschutz hat angesprochen
Lassen Sie das Gerät abkühlen.
S. 12Wartung und Reset
- Lüftungsschlitze des Akkus gelegentlich mit einem weichen, sauberen und trockenen Pinsel reinigen. S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 18V | Betriebsspannung | S. 10 |
Wo es im PDF steht

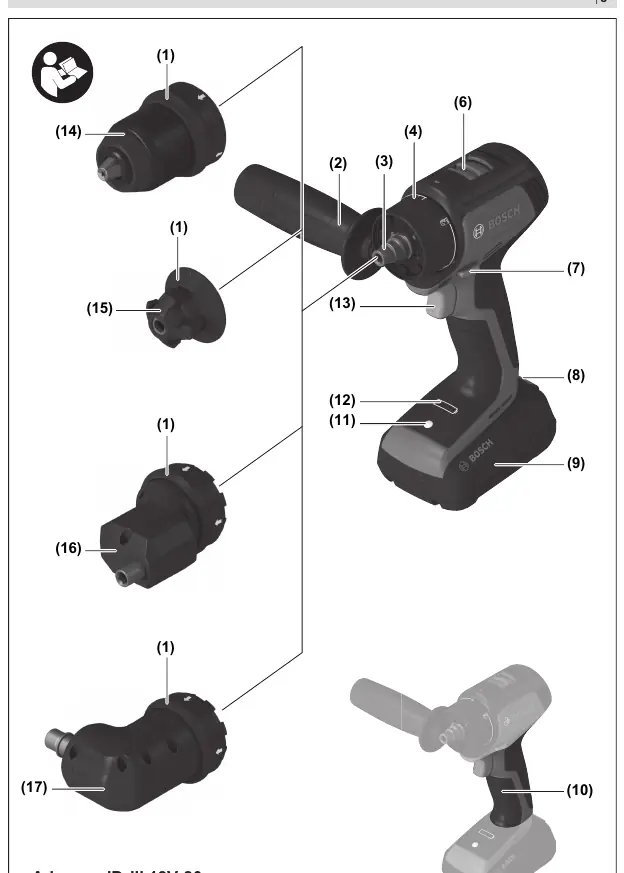

- Übersicht AdvancedDrill S. 3

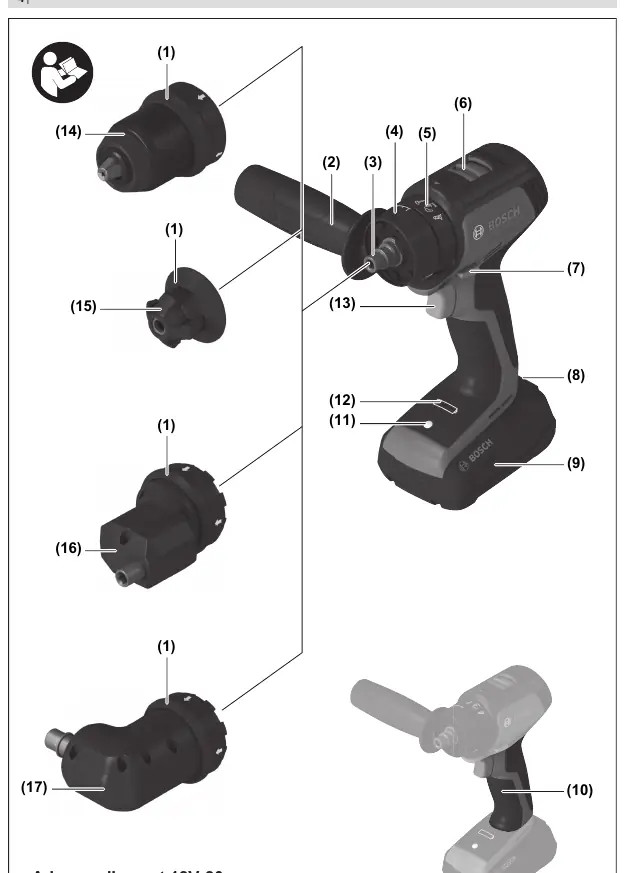

- Übersicht AdvancedImpact S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungsanleitung für die Bosch Akku-Bohrschrauber AdvancedDrill 18V-80 und AdvancedImpact 18V-80. Es beschreibt die sichere Handhabung, Montage, Inbetriebnahme und Wartung der Geräte.
Produktbeschreibung
Die Geräte sind zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff bestimmt. Das Modell AdvancedImpact 18V-80 ist zusätzlich für das Schlagbohren in Ziegel, Mauerwerk und Gestein geeignet.
Montage
Vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel) muss der Akku entnommen werden. Der Zusatzgriff kann abhängig von der Arbeitsweise rechts oder links am Getriebekopf montiert werden.
Werkzeugwechsel
Das Einsatzwerkzeug wird in die Werkzeugaufnahme (3) eingesetzt und durch einen Magneten gehalten. Verschiedene Aufsätze (Bohrfutter, Exzenter, Winkel) können montiert werden. Achten Sie darauf, dass der Aufsatz hörbar einrastet.
Betrieb
Die Drehrichtung wird mit dem Drehrichtungsumschalter (7) eingestellt. Das Drehmoment kann über den Einstellring (4) vorgewählt werden. Die Gangwahl erfolgt über den Gangwahlschalter (6). Bei AdvancedImpact 18V-80 kann zusätzlich die Betriebsart (Schrauben, Bohren, Schlagbohren) gewählt werden.
Wartung und Reinigung
Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um sicher zu arbeiten. Bei Fragen wenden Sie sich an den Bosch-Kundendienst unter www.bosch-pt.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Überlastschutz hat angesprochen (LEDs blinken)
Lassen Sie den Akku und das Elektrowerkzeug abkühlen.
Akku oder Werkzeug außerhalb des Betriebstemperaturbereichs
Lassen Sie das Gerät abkühlen.
Vor der Verwendung
- Akku vollständig laden
- Passendes Einsatzwerkzeug wählen
- Zusatzgriff montieren (optional)
- Drehrichtung prüfen
- Betriebsart einstellen (nur AdvancedImpact)
Technische Daten in der Praxis
- Nennspannung
- 18V
- Leerlaufdrehzahl (1. Gang)
- 0-500 min-1
- Leerlaufdrehzahl (2. Gang)
- 0-1950 min-1
Abbildungen und Diagramme
- Die Abbildungen zeigen die Montage des Zusatzgriffs, das Einsetzen von Bits, die Verwendung der verschiedenen Aufsätze (Bohrfutter, Winkel, Exzenter) und die Einstellung der Betriebsarten.
Modellkompatibilität
- Die Aufsätze Exzenteraufsatz (16) und Winkelaufsatz (17) sind für die Betriebsart Schlagbohren nicht zulässig.
