Bedienungsanleitung für den Akku-Bohrschrauber Bosch GSR 18V-90 C / GSB 18V-90 C

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Akku-Bohrschrauber Bosch GSR 18V-90 C und GSB 18V-90 C. Sie enthält wichtige Sicherheits- und Bedienungshinweise. Bitte beachten Sie, dass der GSB 18V-90 C zusätzlich über eine Schlagbohrfunktion verfügt. Das Gerät unterstützt Bluetooth-Konnektivität bei Verwendung des optionalen Moduls GCY 42.

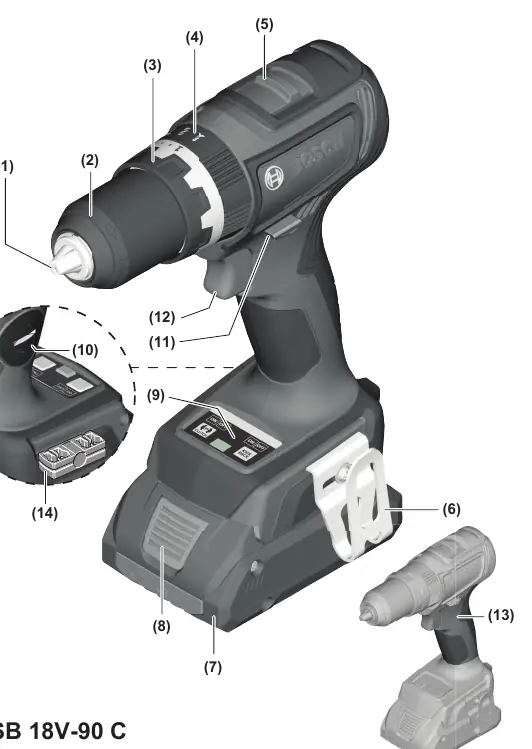

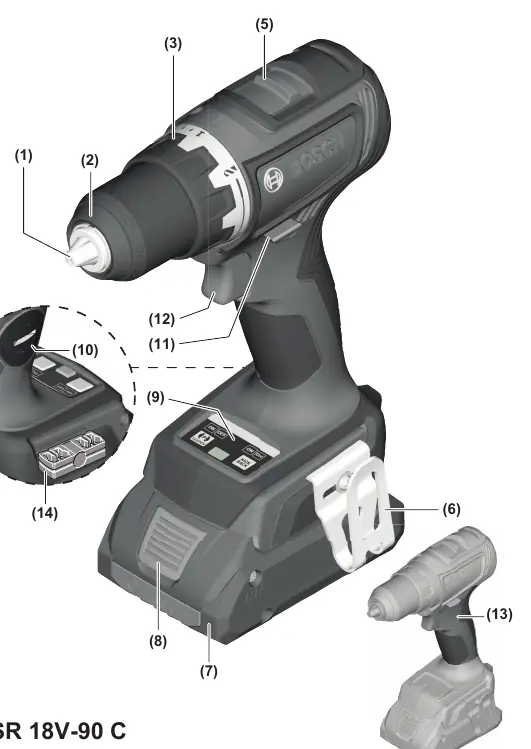

Produktbeschreibung

Die wesentlichen Merkmale des Geräts umfassen:

• Werkzeugaufnahme und Schnellspannbohrfutter
• Drehmomentvorwahlring
• Betriebsarten-Vorwahlring (nur GSB)
• Gangwahlschalter
• User Interface mit Statusanzeige, KickBack Control und Precision Clutch
• Arbeitslicht (LED)

Montage

Akku einsetzen/entnehmen: Schieben Sie den geladenen Akku in die Aufnahme, bis er hörbar einrastet. Zum Entnehmen drücken Sie die Entriegelungstaste und ziehen den Akku heraus.

Werkzeugwechsel: Bei nicht gedrücktem Ein-/Ausschalter ist die Bohrspindel arretiert. Öffnen Sie das Schnellspannbohrfutter durch Drehen in Richtung 1, setzen Sie das Werkzeug ein und drehen Sie die Hülse in Richtung 2 fest.

Betrieb

Drehrichtung einstellen: Nutzen Sie den Drehrichtungsumschalter. Eine Umschaltung ist bei gedrücktem Ein-/Ausschalter nicht möglich.

Betriebsart wählen:

• Bohren: Drehmomentring auf das Bohrsymbol stellen.
• Schrauben: Drehmomentring auf das gewünschte Drehmoment einstellen.
• Schlagbohren (nur GSB): Betriebsartenring auf das Schlagbohrsymbol stellen.

Gangwahl: Der Gangwahlschalter darf nur bei Stillstand des Geräts betätigt werden. Gang 1 für schwere Anwendungen (große Durchmesser), Gang 2 für leichte Anwendungen (kleine Durchmesser).

Sicherheitsfunktionen

Precision Clutch: Stoppt das Gerät bei Erreichen des eingestellten Drehmoments, um Verschleiß und Lärm zu reduzieren. Kann über das User Interface deaktiviert werden.

KickBack Control: Schaltet das Gerät bei plötzlicher, unvorhersehbarer Rotation um die Bohrachse sofort ab. Dies wird durch rotes Blinken der LED (15) und des Arbeitslichts (18) sowie Leuchten der KickBack-LED (16) signalisiert.

Wartung und Reinigung

Entnehmen Sie vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) den Akku. Halten Sie das Gerät und die Lüftungsschlitze stets sauber, um ein sicheres Arbeiten zu gewährleisten.

Fehlerbehebung

Das User Interface zeigt den Status an. Ein gelbes Leuchten der Statusanzeige deutet auf kritische Temperatur oder fast leeren Akku hin. Ein rotes Leuchten signalisiert Überhitzung oder leeren Akku. Ein rotes Blinken zeigt an, dass KickBack Control ausgelöst wurde.
