Ersatzteilliste für Bosch AdvancedDrill 18V-80
Detaillierte Ersatzteilliste und Explosionszeichnung für den Bosch AdvancedDrill 18V-80. Enthält Informationen zur internen Verkabelung, Schraubreihenfolge und Drehmomentwerten für Wartungs- und Reparaturarbeiten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine technische Ersatzteilliste und Explosionszeichnung für den Bosch AdvancedDrill 18V-80. Es enthält Anweisungen zur internen Verkabelung, zur Schraubreihenfolge und zu den erforderlichen Drehmomentwerten für die Gehäusemontage. S. 1, 2, 3
Wichtigste Schritte
- Gehäuseschrauben anziehen S. 3
- Kabel verlegen S. 3
Probleme und Lösungen
Falsche Kabelverlegung
Verlegen Sie die Kabel U, V, W sowie die LED- und NTC-Kabel exakt nach dem Schaltplan in Fig. 2.
S. 3Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment Gehäuseschrauben | 1,00 - 1,20 Nm | Vorgeschriebenes Anzugsmoment für die Gehäuseschrauben. | S. 2, 3 |
Wo es im PDF steht
- Titelseite S. 1
- Explosionszeichnung S. 2
- Verkabelung und Schraubreihenfolge S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine offizielle Ersatzteilliste und Explosionszeichnung für den Bosch AdvancedDrill 18V-80 (Sachnummer 3 603 JE2 000). Es richtet sich an Fachpersonal und dient der Identifikation von Bauteilen sowie der korrekten Montage und Wartung des Geräts. Das Dokument enthält keine Bedienungsanleitung im klassischen Sinne, sondern technische Details für Reparaturen.

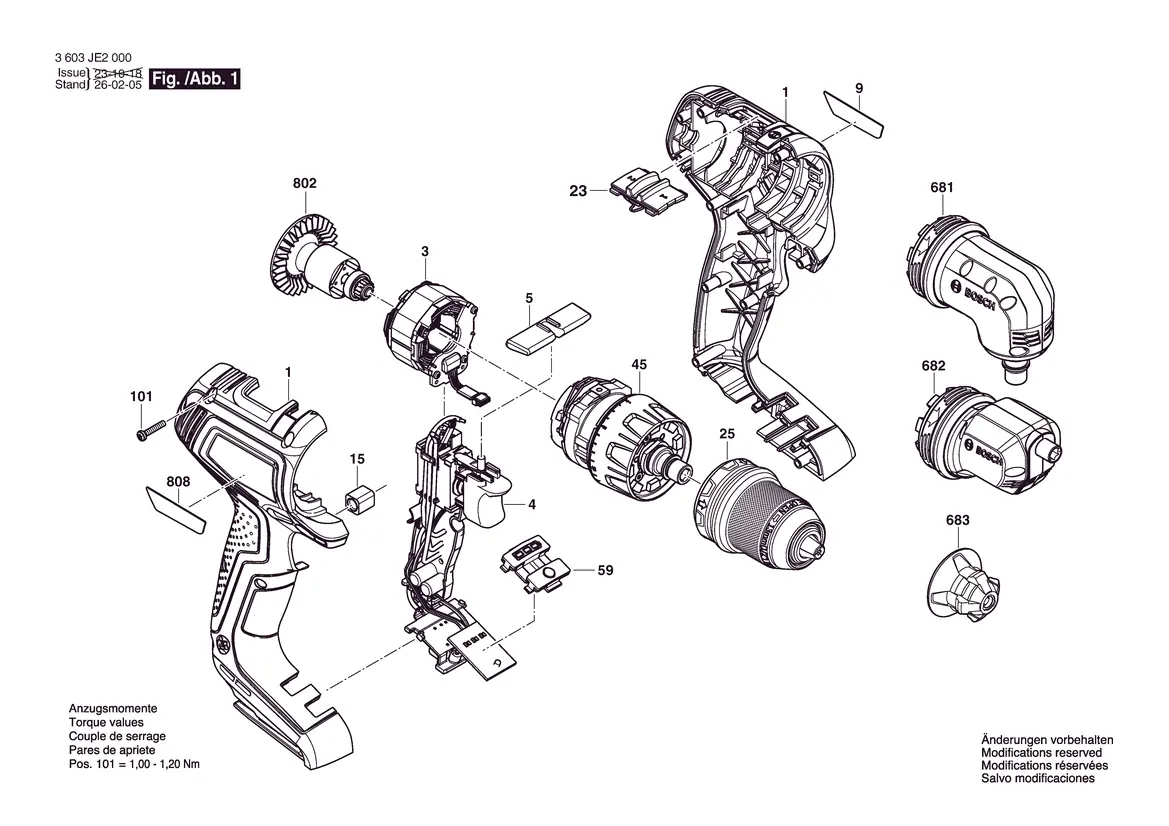

Explosionszeichnung und Bauteile
Die Explosionszeichnung (Fig. 1) bietet eine detaillierte Übersicht über die interne Struktur des Bohrers. Alle Bauteile sind nummeriert, um die Identifikation bei der Ersatzteilbestellung zu erleichtern. Achten Sie bei der Demontage auf die korrekte Zuordnung der Einzelteile.

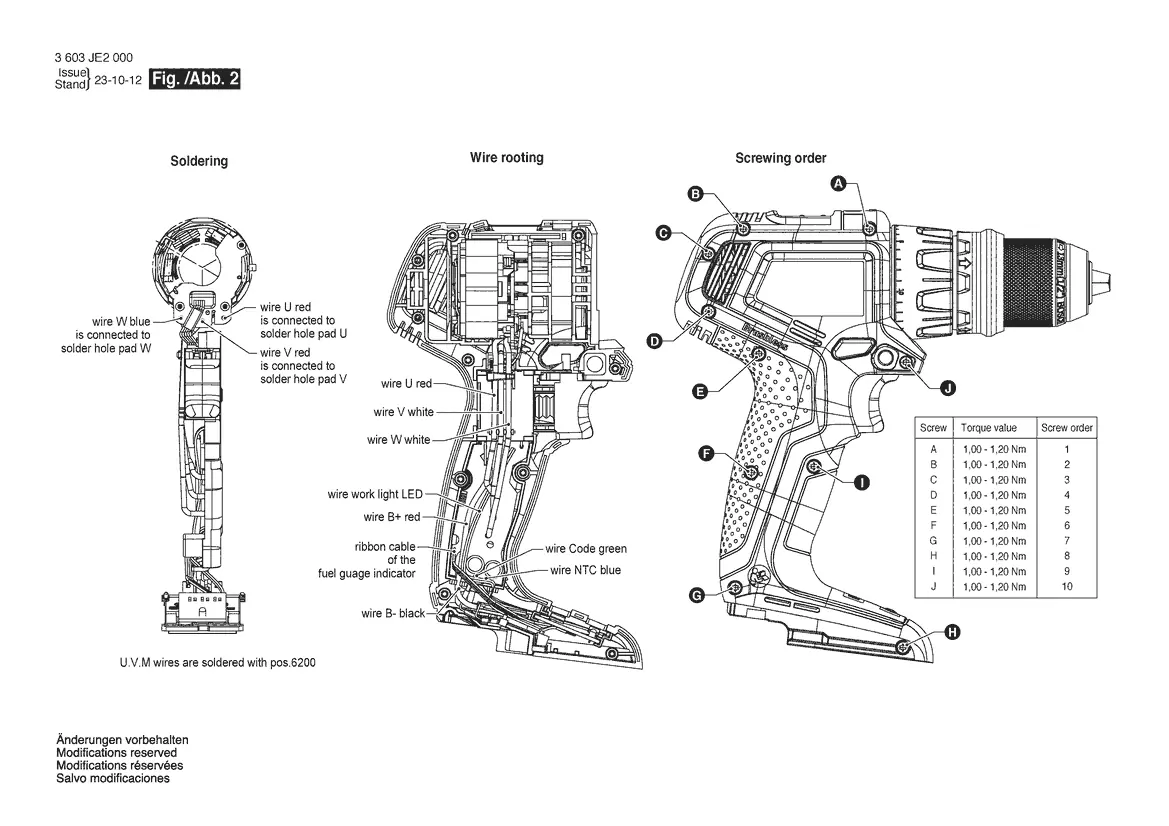

Verkabelung und Schaltplan
Die Anleitung enthält einen spezifischen Schaltplan (Fig. 2), der die korrekte Verlegung der internen Kabel darstellt. Dies ist entscheidend für die ordnungsgemäße Funktion der Elektronik:
- Die Kabel U, V und W müssen gemäß der Darstellung mit den entsprechenden Lötpunkten verbunden werden.
- Die Kabel für die Arbeitsleuchte (LED), die Ladezustandsanzeige (Fuel Gauge) und die NTC-Leitung müssen präzise verlegt werden, um Beschädigungen durch das Gehäuse zu vermeiden.
Montage und Schraubreihenfolge
Für den Zusammenbau des Gehäuses ist eine spezifische Schraubreihenfolge einzuhalten, um eine gleichmäßige Spannung zu gewährleisten:
- Drehmoment: Alle Gehäuseschrauben müssen mit einem Drehmoment von 1,00 - 1,20 Nm angezogen werden.
- Reihenfolge: Befolgen Sie die in der Tabelle (Fig. 2) angegebene Reihenfolge von A bis J, um das Gehäuse korrekt zu verschließen.

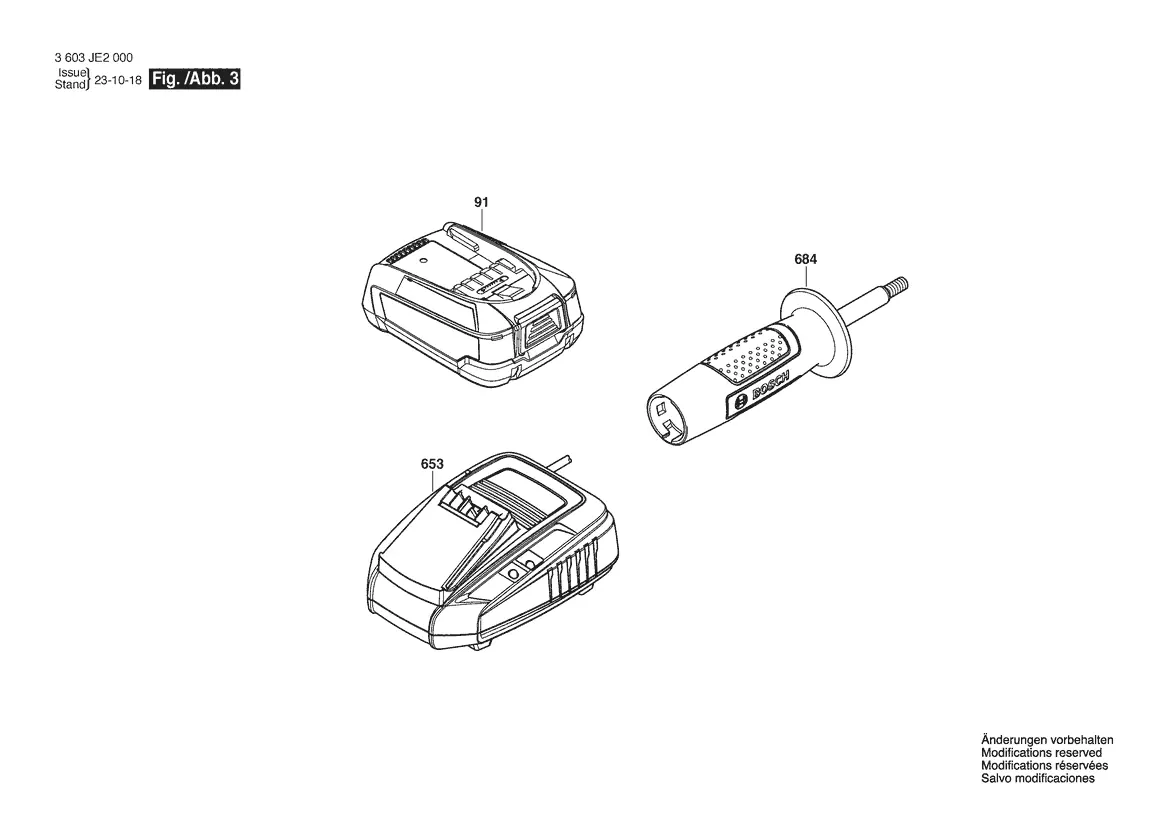

Zubehör
Die Übersicht in Fig. 3 zeigt die kompatiblen Zubehörteile, die für das Gerät vorgesehen sind, einschließlich des Akkus, des Ladegeräts und des Zusatzhandgriffs.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gehäuse schließt nicht korrekt
Überprüfen Sie die Kabelverlegung gemäß Schaltplan, um sicherzustellen, dass kein Kabel eingeklemmt ist.
Schrauben lösen sich oder Gehäuse knarrt
Stellen Sie sicher, dass alle Gehäuseschrauben mit dem korrekten Drehmoment von 1,00 - 1,20 Nm in der vorgeschriebenen Reihenfolge (A-J) angezogen wurden.
Vor der Verwendung
- Stellen Sie sicher, dass das richtige Werkzeug für die Schraubreihenfolge vorhanden ist.
- Prüfen Sie die Explosionszeichnung auf Vollständigkeit der Bauteile vor der Montage.
- Verwenden Sie nur Original-Ersatzteile gemäß der Sachnummer 3 603 JE2 000.
Technische Daten in der Praxis
- Schraubreihenfolge
- Alphabetische Reihenfolge (A-J) zur gleichmäßigen Gehäusemontage.
Abbildungen und Diagramme
- Fig. 1: Explosionszeichnung des Geräts zur Identifikation der Bauteile.
- Fig. 2: Schaltplan und Verkabelungshinweise sowie Schraubreihenfolge.
- Fig. 3: Übersicht der Zubehörkomponenten.
Modellkompatibilität
- Dieses Dokument gilt spezifisch für das Modell AdvancedDrill 18V-80 mit der Sachnummer 3 603 JE2 000.
