Installationsanleitung für BELL Lighting Powertron Flutlicht 11330/1/2
Detaillierte Installationsanleitung für das BELL Lighting Powertron Flutlicht (600W, 1200W, 1800W). Enthält Informationen zu Montage, Verkabelung, Drehwinkeln, Sicherheitsabständen und technischen Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation des Powertron Flutlichts muss zwingend durch eine qualifizierte Elektrofachkraft gemäß den geltenden IEE-Verkabelungsvorschriften (BS7671:2018) erfolgen. S. 1
Wichtigste Schritte
- Montage und Ausrichtung unter Beachtung der Drehmomentvorgaben. S. 3
- Verkabelung gemäß Schaltplan für das jeweilige Modell (600W/1200W/1800W). S. 7, 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schutzart | IP66 | Staubdicht und Schutz gegen starkes Strahlwasser | S. 1 |
| Drehmoment Kabelverschraubung (Input M25) | 7.5 Nm | Anzugsmoment für M25 Kabelverschraubung | S. 8 |
Wo es im PDF steht
- Wichtige Informationen S. 1
- Abmessungen S. 2
- Montage und Drehwinkel S. 3
- Verkabelung S. 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen
Die Installation des BELL Lighting Powertron Flutlichts muss zwingend durch eine qualifizierte Elektrofachkraft erfolgen. Die Installation muss den aktuellen IEE-Verkabelungsvorschriften BS7671:2018 sowie den örtlichen Bauvorschriften entsprechen. Das Gerät entspricht der Schutzart IP66. BELL übernimmt keine Verantwortung für Schäden, die durch eine unsachgemäße Installation entstehen.
Abmessungen
Das Dokument enthält detaillierte Maßzeichnungen für die Modelle 600W, 1200W und 1800W. Die Abmessungen sind in Millimetern und Zoll angegeben. Achten Sie bei der Montage auf die angegebenen Lochabstände für die Befestigung.

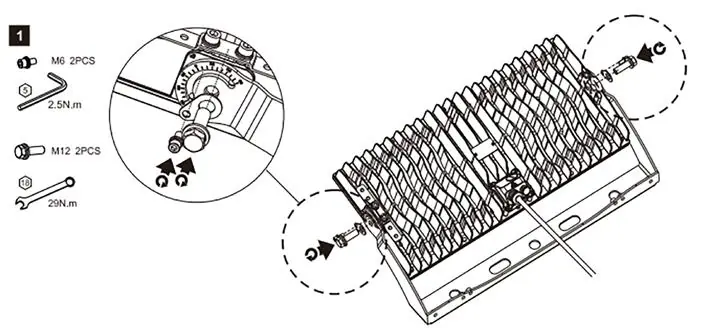

Montage und Ausrichtung
Die Leuchte verfügt über einen einstellbaren Neigungswinkel. Es ist darauf zu achten, dass die Schrauben mit dem korrekten Drehmoment angezogen werden, um die Sicherheit zu gewährleisten. Unzulässige Montagepositionen sind in der Anleitung grafisch dargestellt und müssen vermieden werden. Verwenden Sie für die Befestigung die spezifizierten Schraubentypen und Drehmomente (z.B. 8 Nm, 29 Nm oder 114 Nm je nach Modell und Komponente).
Zusätzliche Halterungen
Die Anleitung beschreibt die Montage von optionalem Zubehör:
- Laser-Gerätehalterung: Die Halterung muss separat erworben werden.
- Sicherheitsseil: Zur zusätzlichen Sicherung der Leuchte.
- Visier-Montage: Montageanleitung für das Visier unter Verwendung von M4-Schrauben mit einem Drehmoment von 1,2 Nm.

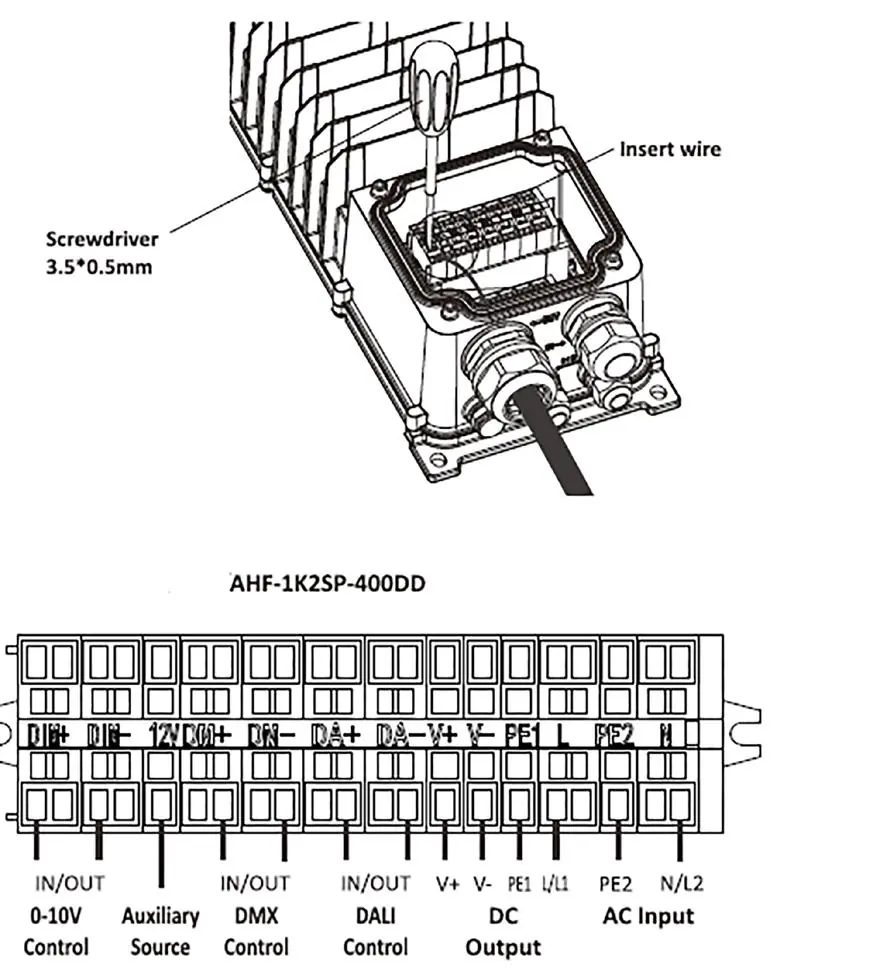

Verkabelung
Die Verkabelung unterscheidet sich je nach Modell (600W, 1200W, 1800W). Die Anleitung enthält detaillierte Schaltpläne für den Anschluss an das Stromnetz, den Blitzschutz und die LED-Treiber. Achten Sie auf die korrekte Belegung der Klemmen (L, N, GND, DC+, DC-). Die Kabelverschraubungen müssen gemäß den angegebenen Drehmomenten (z.B. 2,5 Nm, 7,5 Nm, 8 Nm) festgezogen werden, um die IP-Schutzart zu gewährleisten.
Technische Daten und Abstände
Bei der Installation in geschlossenen Räumen oder bei der Montage mehrerer Leuchten ist der Mindestabstand einzuhalten, um die maximale Umgebungstemperatur (Ta max) nicht zu überschreiten. Die Anleitung enthält eine Tabelle zur maximalen Anzahl der anschließbaren Leuchten pro Leitungsschutzschalter (MCB Typ B/C 16/32) sowie EPA-Werte (Effective Projected Area) für verschiedene Neigungswinkel.
Herstellerinformationen
BELL Lighting
Praktische Hilfe
Typische Probleme
Unsachgemäße Installation
Die Installation muss durch eine qualifizierte Elektrofachkraft gemäß BS7671:2018 erfolgen.
Überhitzung bei Montage in geschlossenen Räumen
Mindestabstände einhalten und sicherstellen, dass die Umgebungstemperatur Ta max nicht überschritten wird.
Falsches Drehmoment bei Montage
Verwenden Sie die in der Anleitung spezifizierten Drehmomente für Schrauben und Kabelverschraubungen.
Vor der Verwendung
- Installation durch qualifizierte Elektrofachkraft sicherstellen.
- IP66-Schutzart durch korrektes Anziehen der Kabelverschraubungen gewährleisten.
- Drehmomente für Schrauben und Verschraubungen prüfen.
- Sicherheitsseil bei Bedarf montieren.
- Mindestabstände für Belüftung einhalten.
- Leitungsschutzschalter (MCB) gemäß Tabelle für die Anzahl der Leuchten wählen.
Technische Daten in der Praxis
- Drehmoment (N.m)
- Anzugsmoment für Schrauben und Kabelverschraubungen zur Sicherung der Verbindung und Dichtigkeit.
Abbildungen und Diagramme
- Schaltpläne zeigen den Anschluss von Stromversorgung, Blitzschutz und LED-Treibern.
- Maßzeichnungen geben die physischen Abmessungen für die Montageplanung vor.
- Drehwinkeldiagramme zeigen die zulässigen Einstellbereiche und Drehmomente.
Modellkompatibilität
- Kompatibel mit MCB Typ B 16/32 und C 16/32.
- Eingangsspannung variiert je nach Modell (220-277V oder 200-420V).
