Installationsanleitung für Bell Lighting 10281V2 Notstrom-Set

Erfahren Sie, wie Sie das Bell Lighting 10281V2 Notstrom-Set installieren, die Batterie austauschen und die Inbetriebnahme sowie regelmäßige Tests durchführen. Diese Anleitung enthält wichtige Informationen zur Verkabelung, Fehlerbehebung...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Notstrom-Set ist für den Einsatz in Notbeleuchtungssystemen konzipiert. Die Installation muss zwingend durch einen qualifizierten Elektriker unter Einhaltung der geltenden IEE-Verkabelungsvorschriften (BS7671:2018) und lokaler Bauvorschriften erfolgen. Das Gerät ist nicht für petrochemische Anlagen geeignet. Vor Beginn der Arbeiten muss die Stromversorgung vollständig unterbrochen werden.

Installation und Verkabelung

Die Installation erfordert den Anschluss des Notstrom-Sets an den LED-Treiber und das LED-Modul. Befolgen Sie diese Schritte:

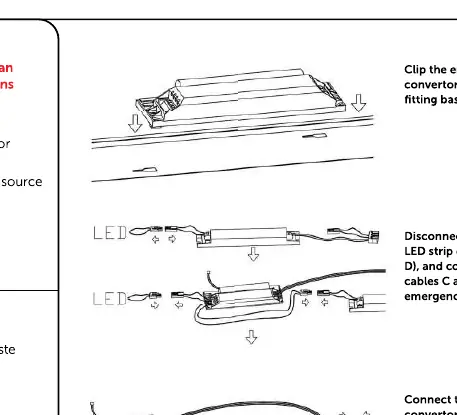

Schaltplan für die Verkabelung des Notstrom-Sets
Schaltplan für die Verkabelung des Notstrom-Sets

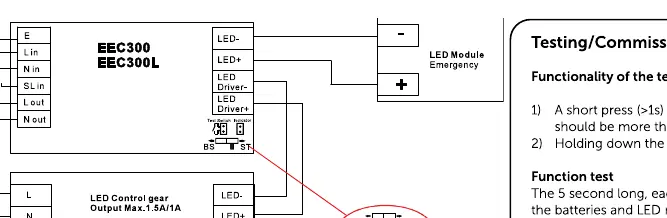

Detaillierter Schaltplan für EEC300/EEC300L
Detaillierter Schaltplan für EEC300/EEC300L
  • Trennen Sie den Treiber von den LED-Streifenkabeln (C und D) und verbinden Sie diese mit den entsprechenden Kabeln am Notstrom-Konverter.
  • Verbinden Sie den 3-poligen Stecker des Notstrom-Konverters mit dem 3-poligen Stecker des Anschlussblocks.
  • Verbinden Sie Kabel A vom 10281V2-Paket mit dem SLin-Kontakt am Notstrom-Konverter und dem Kabel A vom Anschlussblock.
  • Verbinden Sie Kabel B vom 10281V2-Paket mit den Lout- und Nout-Kontakten am Notstrom-Konverter und dem Kabel B vom Treiber.
  • Schließen Sie die LED-Anzeige an den Notstrom-Konverter und die vorgesehene Aussparung in der Endkappe an.

Batteriewechsel

Die Batterie ist austauschbar, wenn die erforderliche Notbetriebsdauer nicht mehr erreicht wird. Gehen Sie wie folgt vor:

Schritte zum Austausch der Batterie
Schritte zum Austausch der Batterie
  1. Verwenden Sie einen Schraubendreher, um das Gehäuse vorsichtig aufzuhebeln.
  2. Entnehmen Sie die alte Batterieeinheit nach oben.
  3. Setzen Sie die neue Batterieeinheit ein und schließen Sie das Gehäuse wieder.

Hinweis: Decken Sie die Batterie nicht mit Isolationsmaterial ab.

Inbetriebnahme und Tests

Das Gerät verfügt über eine Selbsttest-Funktion. Die Taste am Gerät ermöglicht folgende Aktionen:

  • Kurzes Drücken (>1s): Startet einen 5-sekündigen Funktionstest.
  • Langes Drücken (>10s): Setzt den Timer zurück (System-Reset).

Nach 24 Stunden Netzanschluss geht das Gerät in den 3-Stunden-Dauertest-Modus über. Halbjährliche Tests sollten durchgeführt werden, um die Kapazität der Batterie zu prüfen.

LED-Statusanzeigen

Die LED-Anzeige gibt Auskunft über den Systemstatus:

  • Dauerhaft Grün: Standby, System OK, Batterie geladen.
  • Schnell blinkend Grün: Funktionstest läuft.
  • Langsam blinkend Grün: Dauertest läuft.
  • Dauerhaft Rot: Lampenfehler (Unterbrechung oder Kurzschluss).
  • Schnell blinkend Rot: Batteriekapazitätsfehler.
  • Langsam blinkend Rot: Batteriedefekt.
  • Grün und Rot aus: Notbetrieb (Netzausfall).

Technische Daten

  • Ausgangsleistung: 2.5W
  • Notbetriebsdauer: 3 Stunden
  • Batterieladezeit: 16 Stunden
  • Umgebungstemperatur: 0°C bis +35°C
  • Isolationsklasse: Klasse II

Herstellerinformationen

BELL Lighting

Markenprofil

Praktische Hilfe

Typische Probleme

Dauerhaft rote LED

Lampenfehler liegt vor. Prüfen Sie auf Unterbrechung oder Kurzschluss.

Schnell blinkende rote LED

Batteriekapazitätsfehler. Der Test ist fehlgeschlagen.

Langsam blinkende rote LED

Batteriedefekt. Prüfen Sie die Batteriespannung oder auf Kurzschluss.

Vor der Verwendung

  • Installation durch qualifizierten Elektriker sicherstellen.
  • Stromversorgung vor Installationsbeginn trennen.
  • Batterie vor der ersten Inbetriebnahme korrekt anschließen.
  • 16 Stunden Ladezeit vor dem ersten Test abwarten.
  • Verkabelung gemäß Schaltplan auf Seite 2 prüfen.

Technische Daten in der Praxis

Notbetriebsdauer
Die Zeit, die das Gerät bei Netzausfall die Beleuchtung aufrechterhält (3 Stunden).
Umgebungstemperatur
Zulässiger Betriebstemperaturbereich von 0°C bis +35°C.

Abbildungen und Diagramme

  • Der Schaltplan zeigt die korrekte Verdrahtung zwischen dem Notstrom-Set (EEC300/EEC300L), dem LED-Treiber und dem LED-Modul.
  • Die Taste am Gerät dient zur manuellen Auslösung von Funktionstests und zum Reset des Systems.

Modellkompatibilität

  • Nicht für petrochemische Anlagen geeignet.
  • Nur für den Einsatz mit kompatiblen LED-Modulen gemäß Schaltplan.
